Miro do tworzenia map i diagramów

Miro to kompleksowe rozwiązanie, które zapewnia niezbędne narzędzia na każdym etapie procesu tworzenia map i diagramów. Rozpocznij tworzenie diagramów w Miro od podstaw przy użyciu intuicyjnych narzędzi i struktur lub wybierz gotowy szablon z rozszerzonej biblioteki Miro. Podziel się z kolegami z zespołu i ciesz się łatwością współpracy w Miro - omawiaj i udoskonalaj pomysły bezpośrednio na tablicy. Gdy diagram będzie gotowy, łatwo wyeksportuj i zaprezentuj swoją pracę.

💡 Weź udział w kursie Akademii Miro na temat diagramów technicznych.

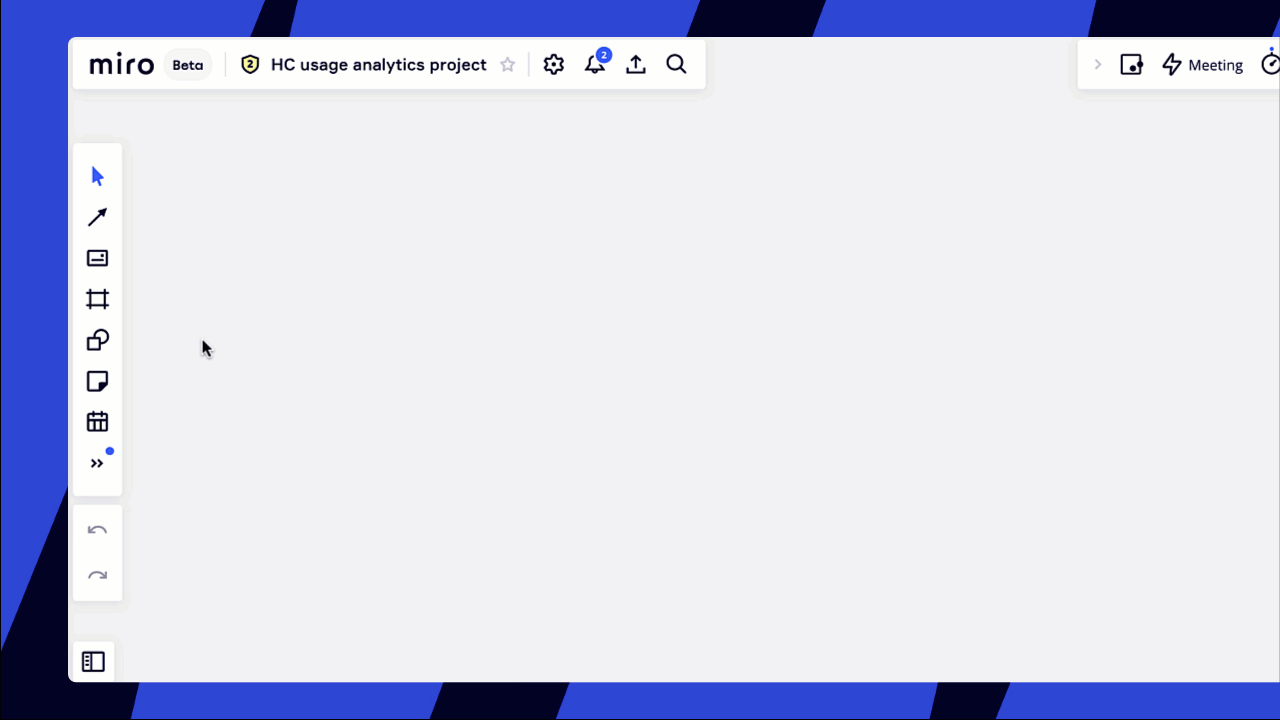

Stwórz swój pierwszy diagram

Aby rozpocząć tworzenie map i diagramów z Miro, wybierz narzędzie, które najlepiej spełni Twoje potrzeby i skorzystaj z możliwości inteligentnego tworzenia diagramów. Odkryj swoje możliwości poniżej.

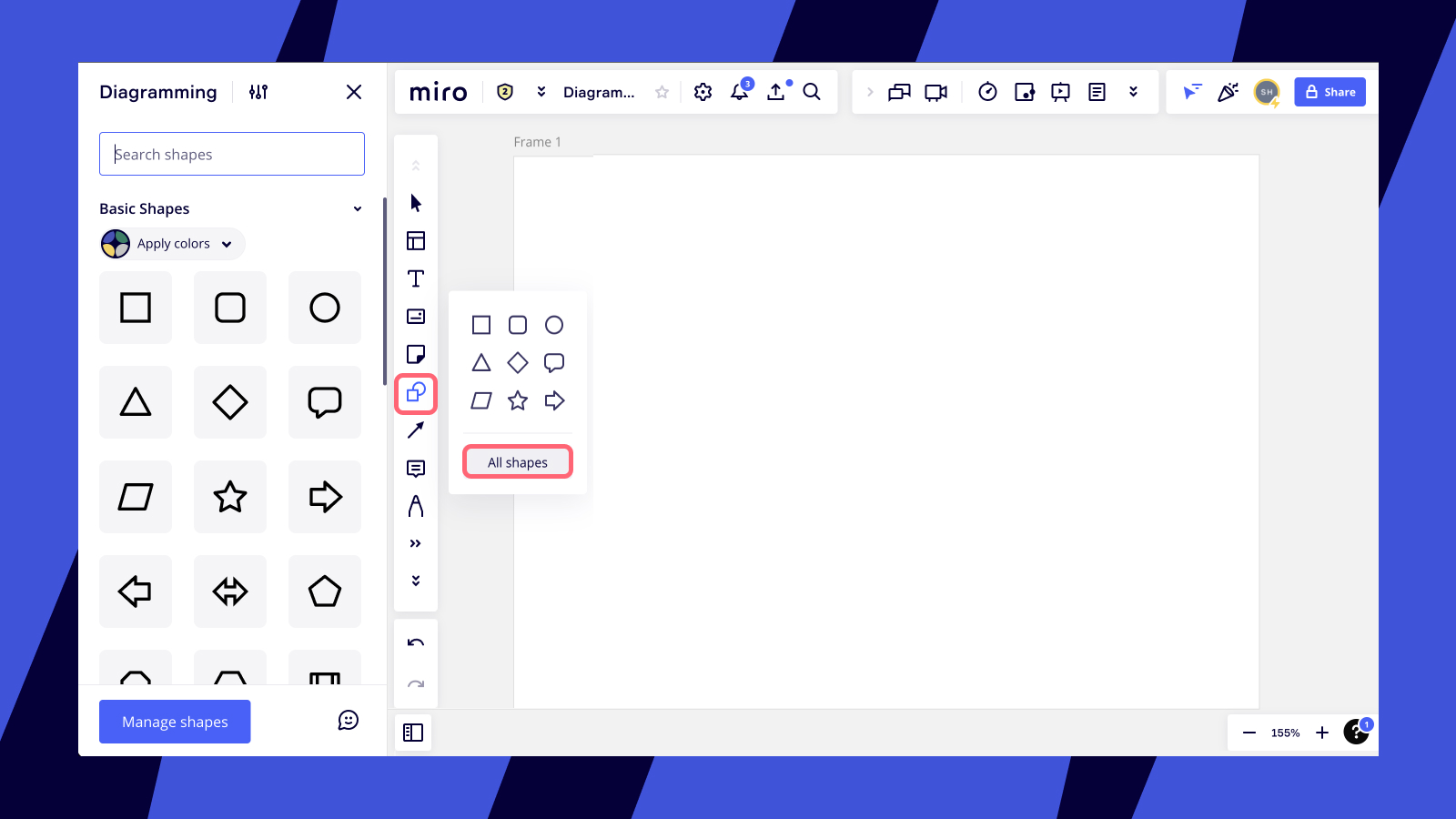

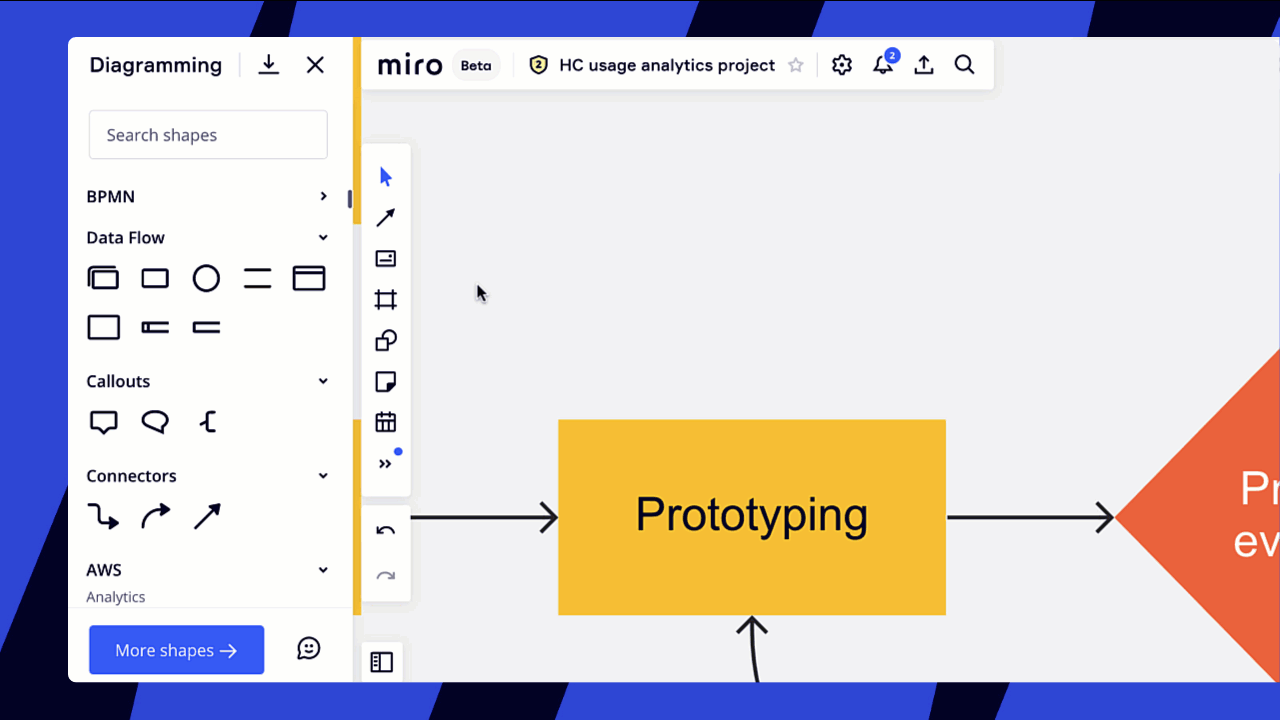

Aby otworzyć Bibliotekę kształtów, wybierz narzędzie kształtu na pasku narzędzi i kliknij Wszystkie kształty. Panel Diagramów otworzy się po lewej stronie.

Kształty diagramów na panelu po lewej stronie

Aby utworzyć kształt na tablicy, wystarczy go kliknąć lub przeciągnąć na tablicę.

Możesz dodawać nowe kształty do swojej biblioteki:

1. Kliknij Zarządzaj kształtami.
2. Zaznacz pole obok potrzebnego pakietu kształtów. Podstawowe kształty, schemat blokowy, łączniki są dostępne dla każdego. Inne pakiety kształtów (BPMN, przepływy danych, AWS itp.) są dostępne tylko w wersjach Business, Enterprise i Education.
3. Przewiń w dół, aby zobaczyć nowe kształty, z których możesz korzystać.

Po najechaniu na kształt na panelu, widzisz jego znaczenie (np. Proces predefiniowany).

Dodawanie nowych pakietów kształtów do panelu Diagramy

Dostępne pakiety kształtów

• Podstawowe
• Objaśnienia
• Łączniki
• Schemat blokowy

Opcje Inteligentnych diagramów

• AWS
• aure
• BPMN
• cisco
• Cloudflare
• DFD
• erd
• Google Cloud
• kubernetes
• salesforce
• uml
• Mapa strumienia wartości (VSM)
• vmware

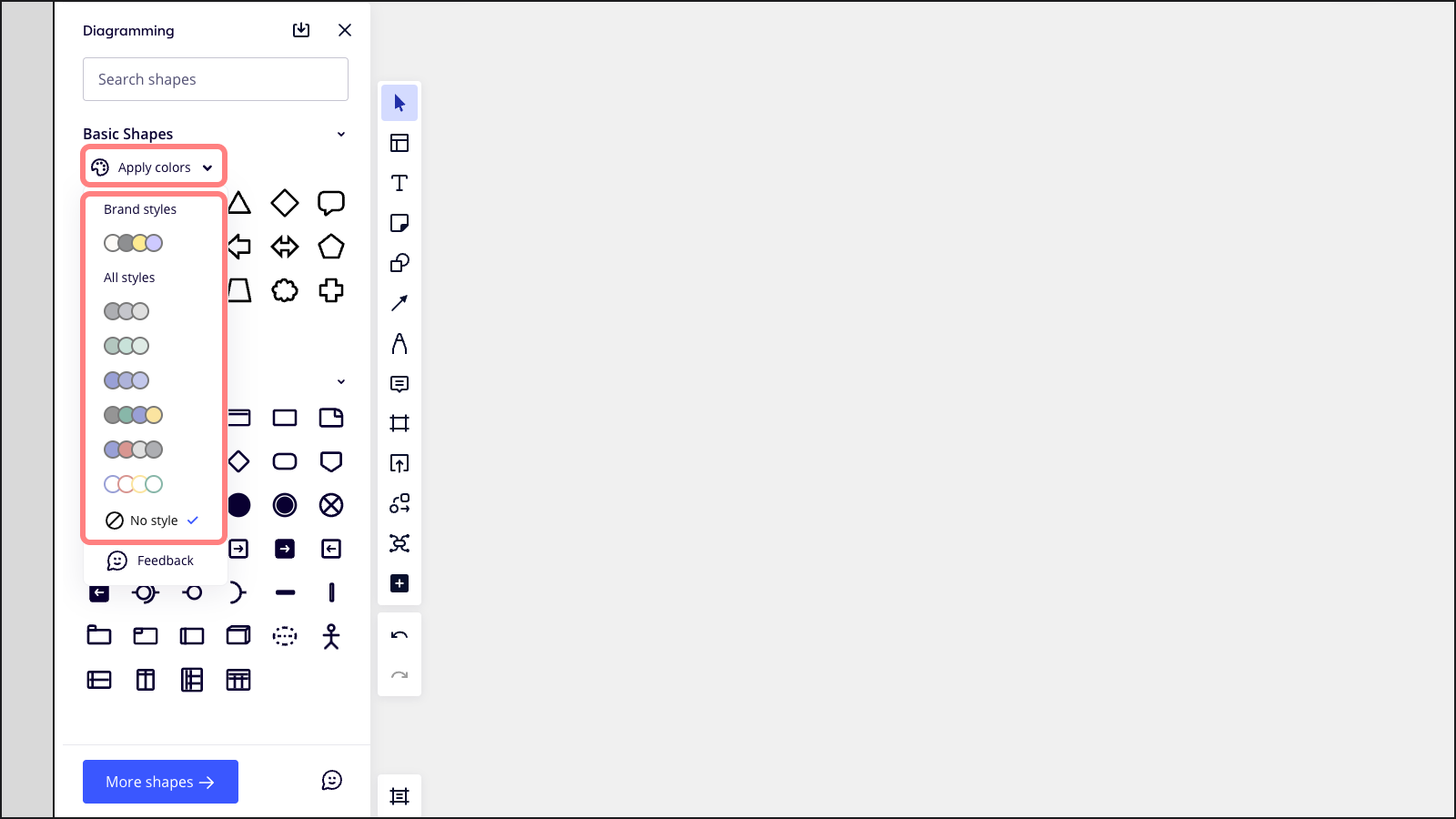

Tematy diagramów

Aby tworzyć przyciągające uwagę diagramy, przed rozpoczęciem budowania wybierz jeden z kilku szablonów tematycznych.

Szablony tematyczne diagramów znajdziesz w sekcji Kształty > Wszystkie kształty. Tuż nad pakietem kształtów można wybrać jeden z sześciu szablonów tematycznych diagramów. Wybierz jeden, zanim zaczniesz budować diagram, aby skrócić czas poświęcony na stylizację.

💡 Twórz diagramy ze stylem marki, aby Twoje prezentacje i tablice wyglądały profesjonalnie.

✏️ Szablony tematyczne diagramów są obecnie dostępne dla Kształtów podstawowych i Kształtów schematu blokowego.

Szablony tematyczne diagramów

Tory

Podział diagramów na obszary logiczne pomaga wizualizować złożone informacje i projektować w przejrzysty sposób. Tory, często używane przy tworzeniu schematów blokowych, diagramów BPMN i UML pokazują współzależności, połączenia i ścieżki przekazywania. Dodanie torów do diagramu może poprawić wydajność procesów i pomóc wyeliminować zbędne i niewydajne elementy.

Tor są częścią takich pakietów kształtów, jak Schemat blokowy, BPMN i UML. Możesz dodać tory, wybierając opcję Kształty > Wszystkie kształty > wyszukaj pakiet kształtów Schemat blokowy, BPMN lub UML. Wystarczy przeciągnąć i upuścić tor na tablicę, aby rozpocząć tworzenie.

Istnieją tory pionowe i poziome, a w przypadku Puli można grupować wiele pasów razem.

Najedź na Tory, aby znaleźć punkty kontrolne. Pozwalają one dodawać i przesuwać pasy.

⚠️ Treści na torach nie mogą byćblokowane, wyrównywane igrupowane.

Tory Miro

Objaśnienia

Dodawaj adnotacje do diagramów przy użyciu Objaśnień, aby zwrócić uwagę na ważne informacje i nie wprowadzać zbędnych elementów. Aby dodać Objaśnienia, wybierz Kształty > Wszystkie kształty > wyszukaj Objaśnienia. Po wybraniu tej opcji możesz przeciągać i upuszczać Objaśnienia na tablicy.

Dodawanie objaśnień

Objaśnienia mają trzy różne kształty: objaśnienie, dymek dialogowy i nawiasy. Połączenie ogona Objaśnienia z obiektem spowoduje jego zablokowanie; objaśnienie będzie odtąd połączone z obiektem nawet podczas przenoszenia.

Objaśnienia na tablicy

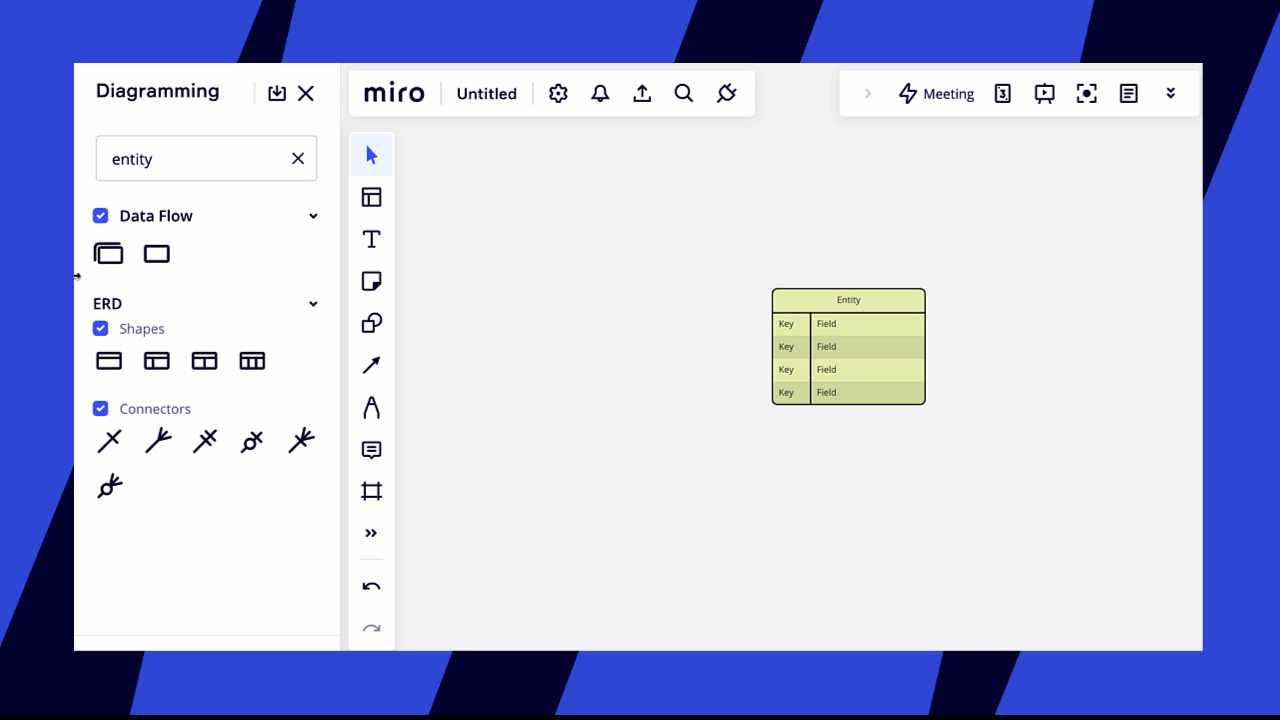

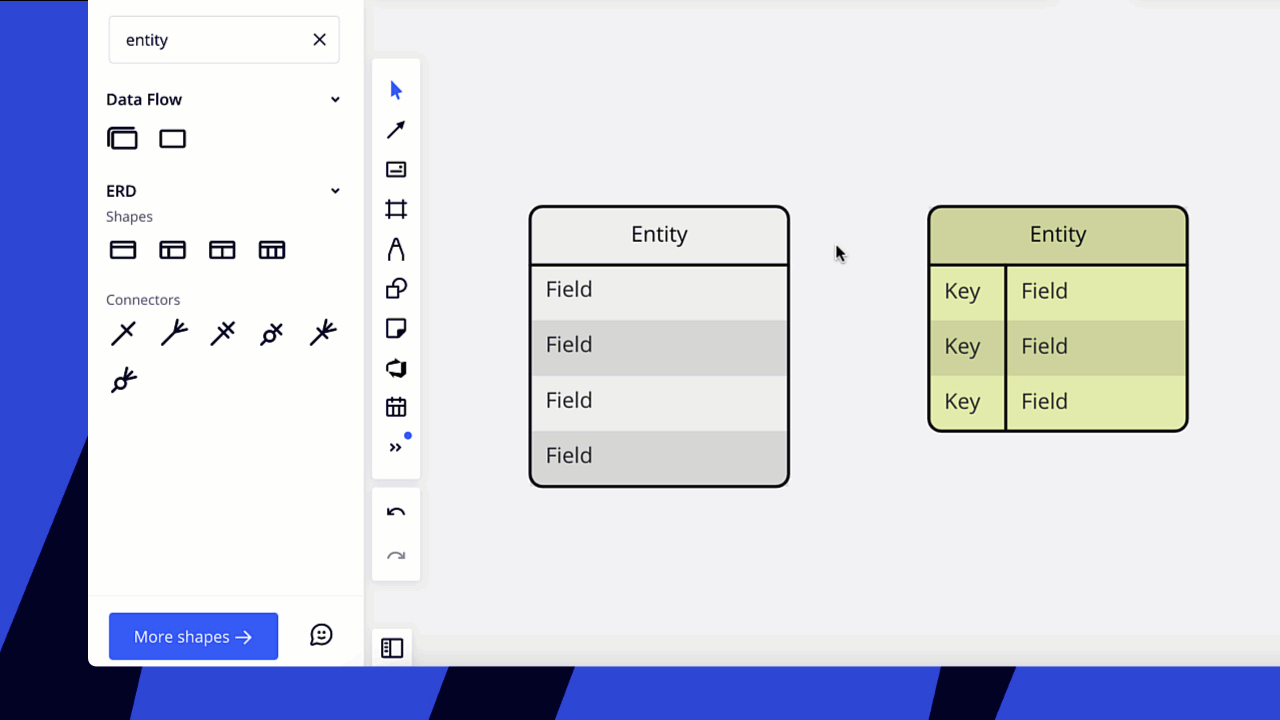

Tworzenie diagramów relacji

Dostępność: plany Business, Enterprise i Education

Dzięki narzędziu Miro do modelowania relacji można wizualizować wysokopoziomowe modele danych przy użyciu trzech podstawowych pojęć: encji, atrybutów i relacji.

Tworząc diagramy relacji encji możesz:

• Zastosować naprzemienne kolory do atrybutów w ramach encji.
• Encje mają pojedyncze, podwójne lub potrójne kolumny
• Dodawaj wiersze, używając znaku + lub w panelu pływającym nad lub pod encją
  Dodawanie i modyfikowanie encji


• Łącz kardynalności z encjami (kształtami) lub atrybutami (wierszami w kształcie)
• Łączniki automatycznie używają kardynalności podczas pracy z encjami
  Łączenie encji

Szybkie tworzenie diagramów

Łatwo twórz lub przekształcaj kształty i łącz je z innymi obiektami na tablicy dzięki naszym szybkim narzędziom do tworzenia diagramów.

✏️ Podstawowe kształty są dostępne dla wszystkich. Pakiety kształtów są dostępne tylko w wersjach Business, Enterprise i Education.

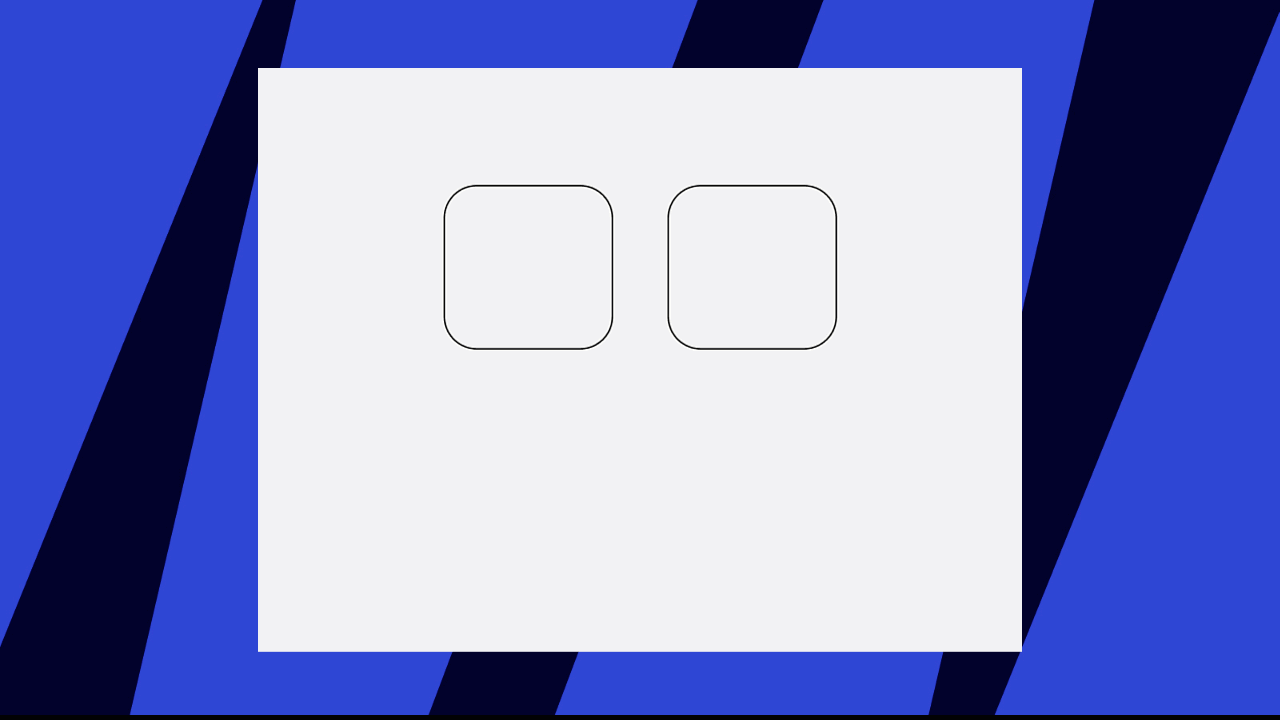

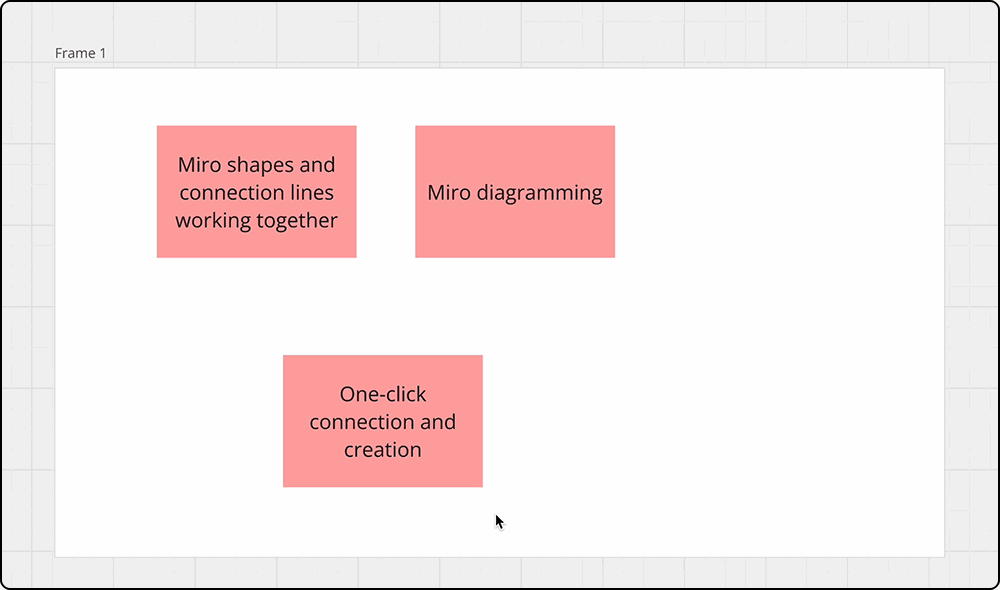

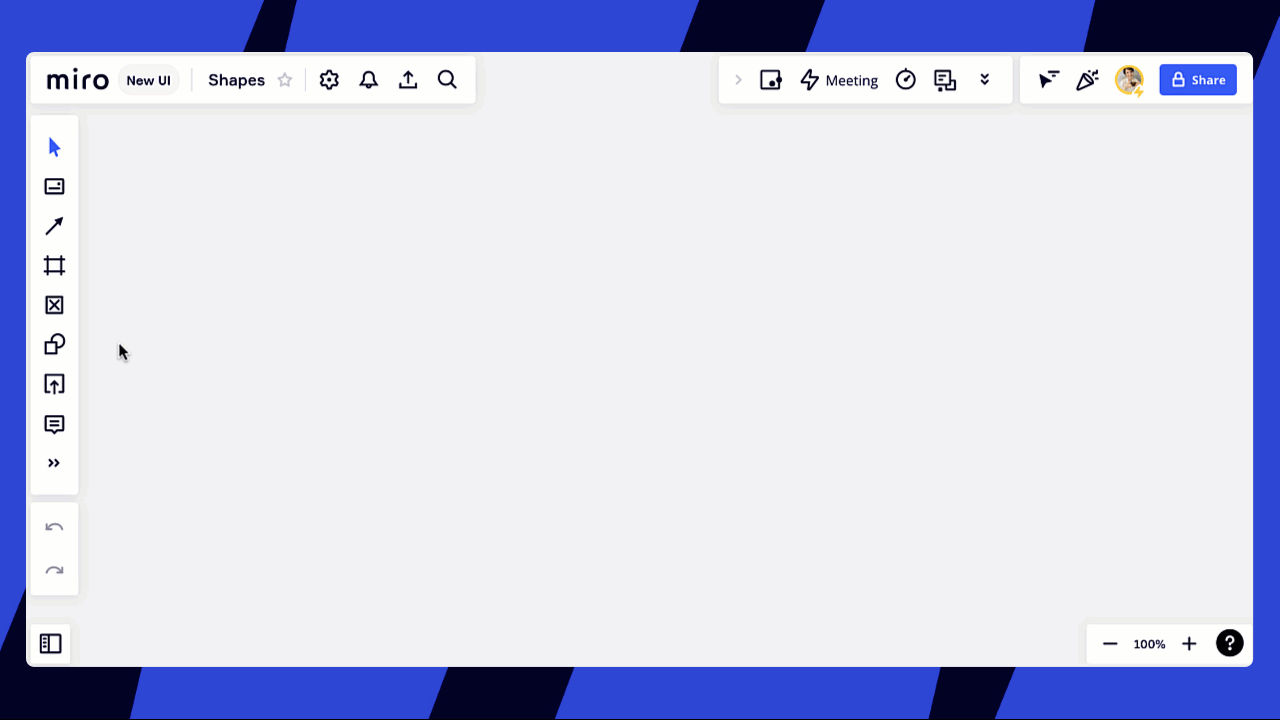

Tworzenie i łączenie kształtów

Przejdź na pasek narzędzi po lewej stronie i kliknij ikonę kształtu. Wybierz dowolny kształt i dodaj go do swojej tablicy.

Aby zduplikować kształt, kliknij kształt, a następnie naciśnij Enter. Możesz również najechać na niebieską kropkę w pobliżu kształtu, aby zobaczyć, gdzie zostanie utworzony nowy kształt lub linia łącząca. Następnie kliknij kropkę, aby utworzyć linię lub nowy kształt.

Jeśli chcesz połączyć kształt z innym kształtem lub obiektem, który nie został zasugerowany,przeciągnij kropkę i narysuj standardową linię łączącą.

Tworzenie i łączenie jednym kliknięciem w Miro

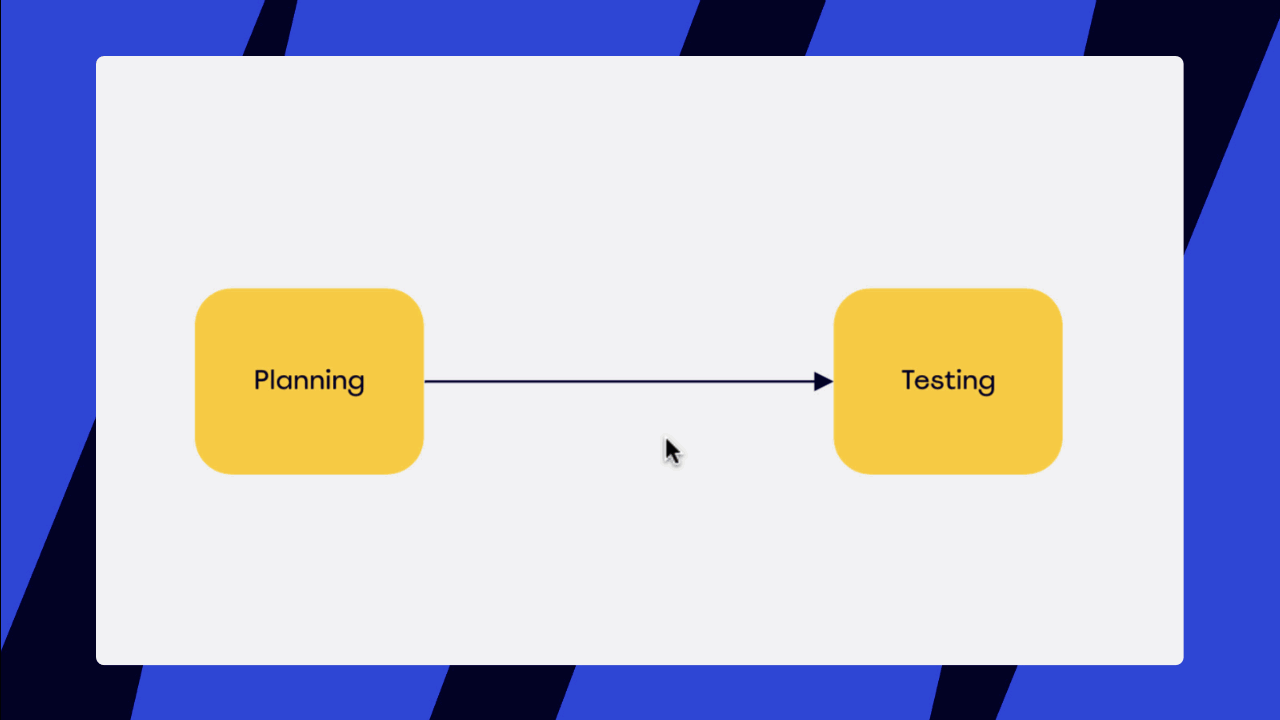

Wstaw kształt

Umknął ci jakiś krok lub chcesz dodać więcej informacji do schematu? Wystarczy kliknąć linię łączącą między dwoma kształtami, kliknąć ikonę Wstaw kształt na pasku narzędzi obiektu i wybrać obiekt, który chcesz wstawić.

Pamiętaj, że pomiędzy dwoma połączonymi obiektami musi być wystarczająco dużo przestrzeni, aby móc korzystać z opcji wstawiania kształtu.

Wstawianie obiektu pomiędzy dwoma kształtami

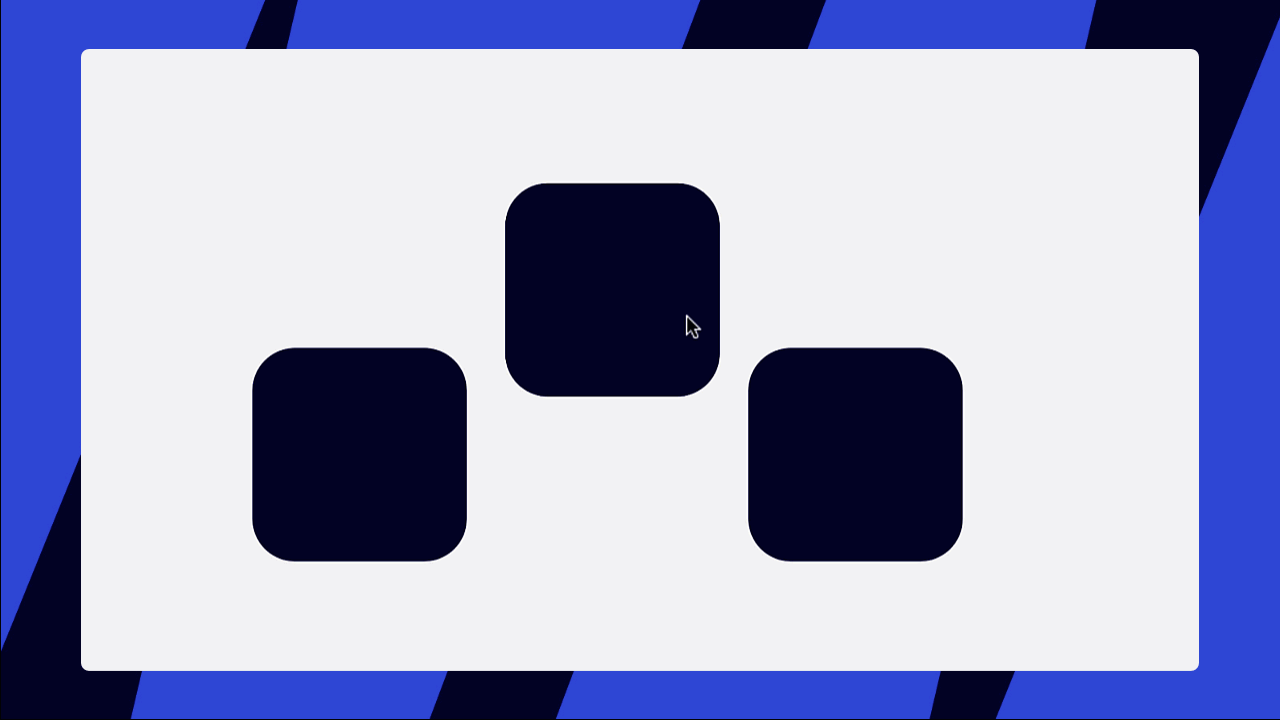

Przełączanie kształtów

Zmieniaj kształty w diagramie w mgnieniu oka dzięki funkcji przełączania. Pozwala ona natychmiast przekształcić jeden obiekt w inny, niezależnie od tego, czy jest to karteczka, pole tekstowe, kartaczykształt.

Nowe kształty można również wyszukiwać bezpośrednio w menu rozwijanym typu przełącznik, które jeszcze bardziej ułatwia wyszukiwanie i przekształcanie kształtów.

Kliknij obiekt na tablicy, który chcesz przekształcić, kliknij ikonę przełącznika w menu obiektu, a następnie wybierz lub wyszukaj nowy obiekt z rozwijanej listy.

Typ przełącznika jest dostępny dla podstawowych kształtów i pakietów kształtów diagramów.

Wymiary obiektu

Wymiary obiektu pomagają szybciej i łatwiej tworzyć profesjonalne diagramy. Użyj wymiarów obiektu, aby precyzyjnie tworzyć obiekty o tym samym rozmiarze na tablicy.

Wymiary obiektu działają ze wszystkimi obiektami z wyjątkiem linii.

Jak włączyć wymiary obiektu:

1. Kliknij ikonę menu głównego > Widok > Wymiary obiektu
2. Włącz Wymiary obiektuWłączanie wymiarów w ustawieniach tablicy

Jak korzystać z wymiarów obiektu

Po utworzeniu nowych obiektów lub zmianie rozmiaru istniejących zobaczysz niebieski prostokąt z szerokością i wysokością obiektu.

Niebieskie wytyczne pojawiają się dla innych obiektów na tablicy, gdy wymiary do siebie pasują. Praca z wymiarami

Widok siatki tła

Zmień widok siatki na tablicy, aby tworzyć treści na tablicy z większą precyzją. Kliknij ikonę Menu głównego > Widok > Siatka

Siatka tła w ustawieniach tablic

Do wyboru masz trzy opcje: Brak, siatka liniowa, siatka punktowa. Siatka liniowa umożliwia łatwiejszą nawigację po tablicy za pomocą małych kwadratów. Wszystkie siatki umożliwiają przyciąganie obiektów do siatki.

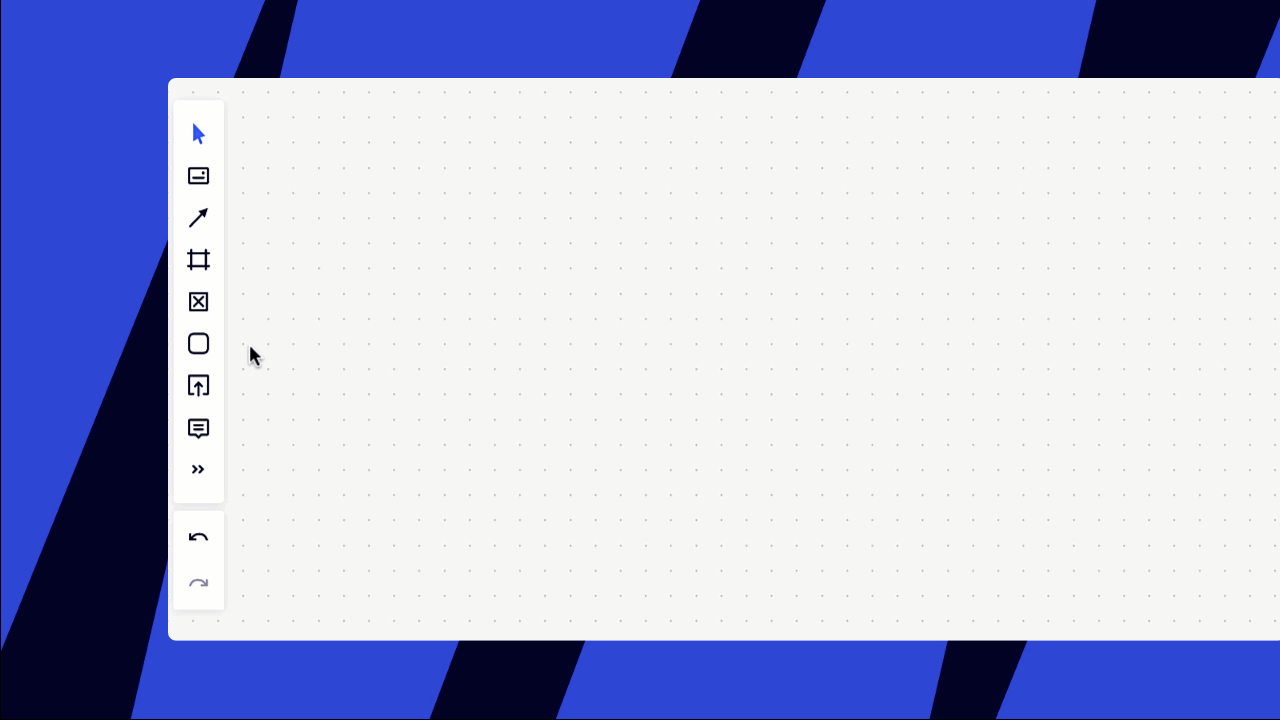

Przyciągnij do siatki

Włącz przyciąganie do siatki punktowej w ustawieniach tablicy (patrz powyżej). Po dodaniu kształtu lub dowolnego innego obiektu (w tym linii) do tablicy automatycznie przyczepi się on do siatki (linie/kropki), pokazując najdokładniejszy sposób umieszczenia go na siatce.

Przyciąganie do siatki

Aby tymczasowo wyłączyć tę funkcję przytrzymaj CMD (na komputerze Mac) lub Control (w systemie Windows).

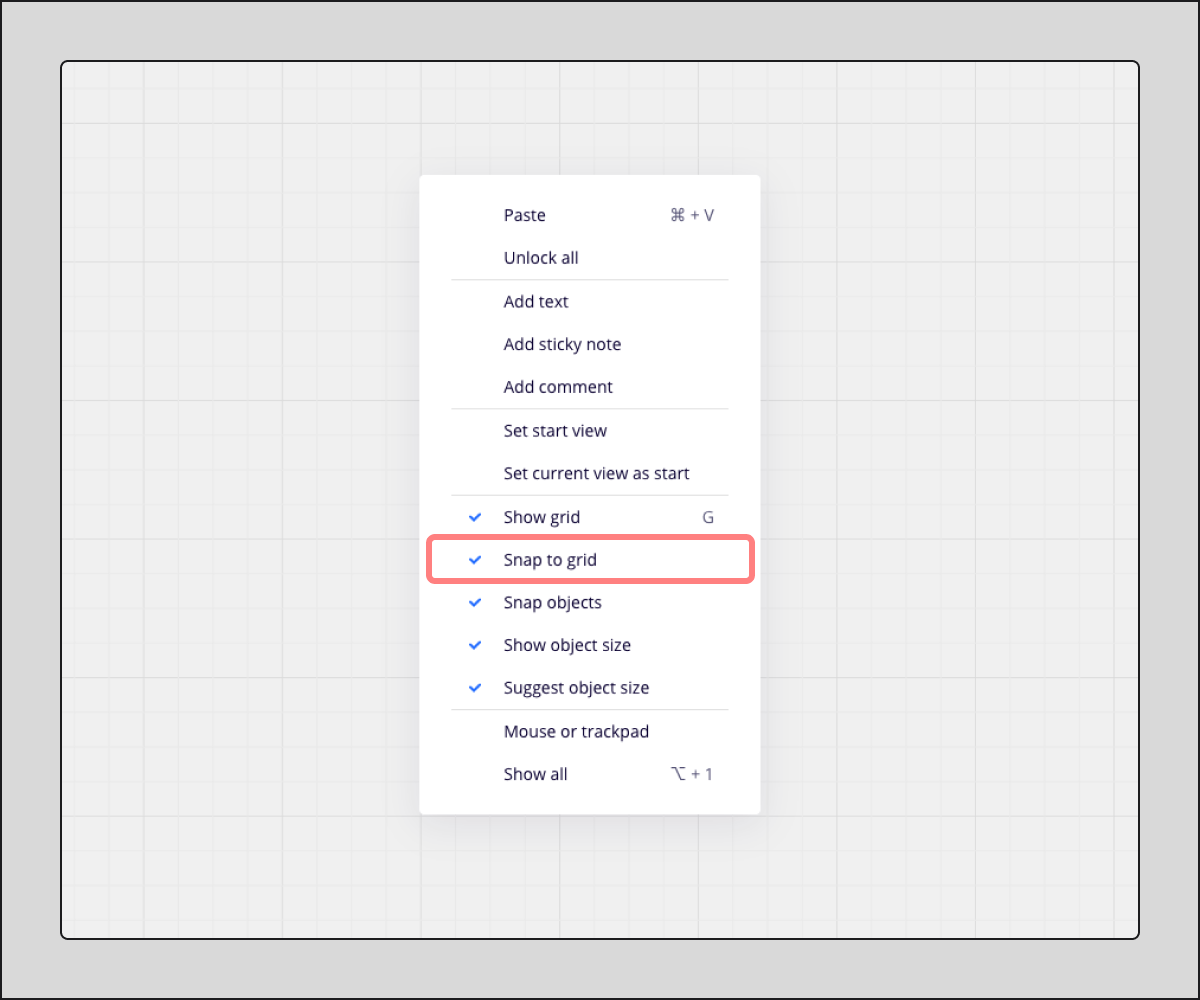

Aby szybko przełączyć funkcję przyciągania do kratki, kliknij prawym przyciskiem myszy na planszy i przełącz opcję w menu.

Wyłączanie przyciągania do siatki

Inteligentne przewodniki

Włącz inteligentne przewodniki w Menu głównym > Preferencje > Wyrównaj obiekty.

Włączanie inteligentnych przewodników

Po umieszczeniu obiektu na tablicy lub przesunięciu go inteligentne przewodniki podadzą Ci sugestie, jak umieścić go względem innych obiektów na tablicy w pionie lub poziomie i pokażą równy odstęp między obiektami. Podczas przenoszenia obiektu zobaczysz niebieskie wytyczne.

Inteligentne przewodniki w Miro

Zmiana diagramu

Możesz zmienić kolor, krycie, formatowanie tekstu i skonfigurować typ, kolor i etykiety tekstowe linii łączącej. Możesz również korzystać z kart i karteczek oraz łatwo konwertować obiekty, zachowując ich styl. Możesz wybrać kilka elementów, aby je filtrować i dostosować: Jak wybrać i przenieść wiele obiektów.

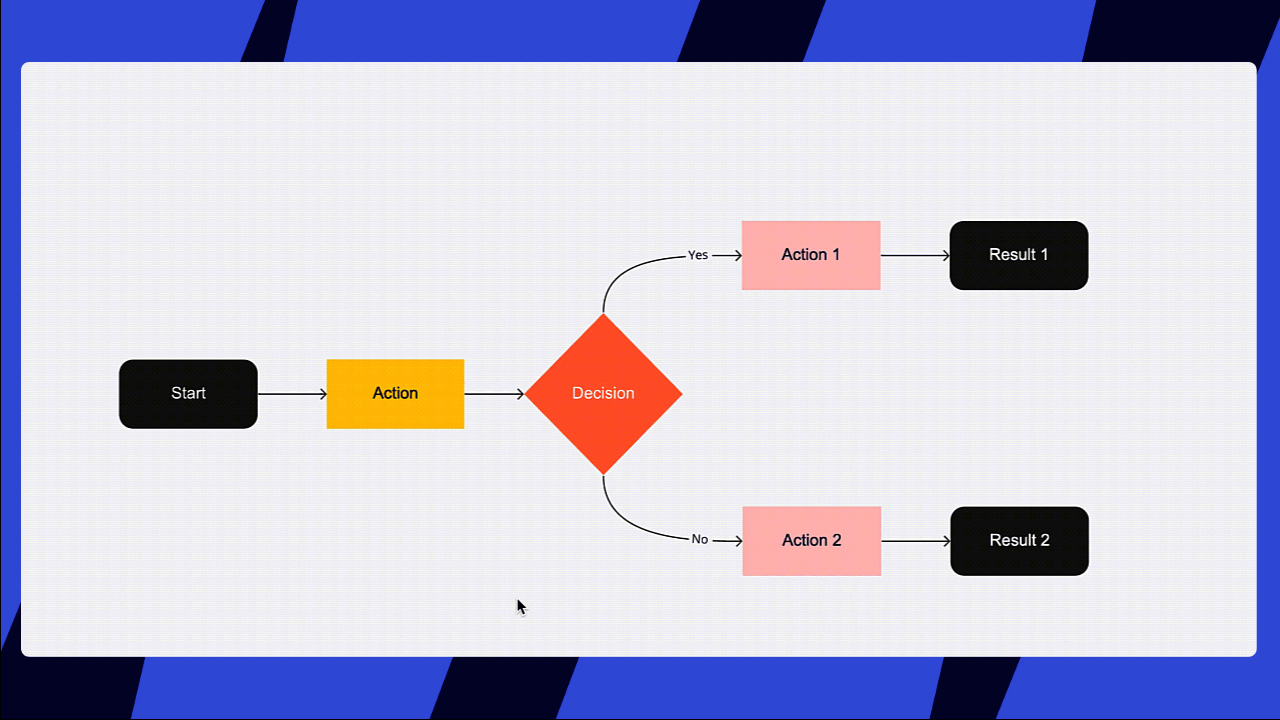

Zmiana schematu blokowego w Miro

💡W Aplikacji na tablety możesz korzystać z inteligentnego rysowania, które automatycznie konwertuje rysunki w kształty Miro.

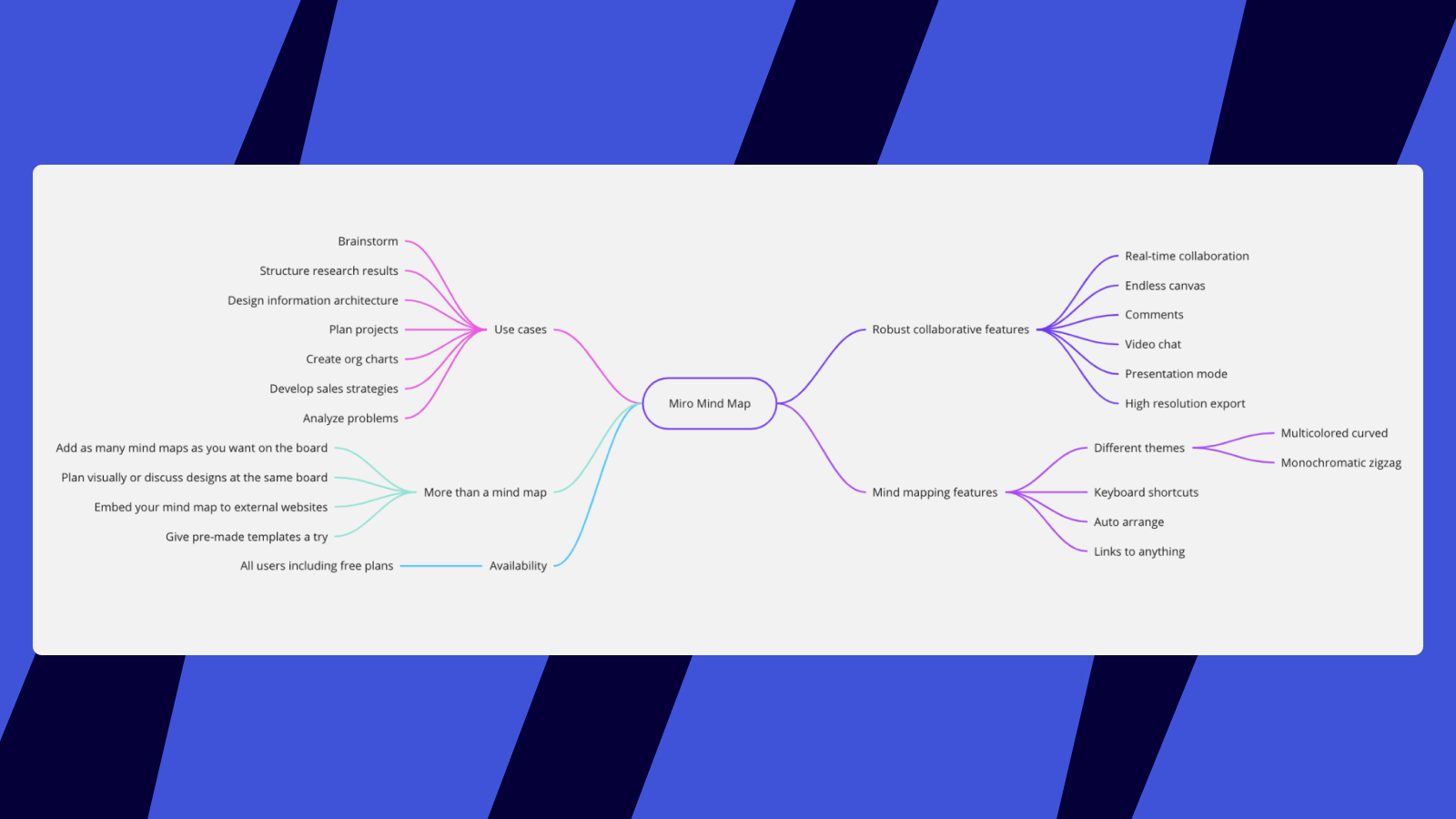

Mapa myśli

Wyrażaj swoje pomysły, mapuj schematy i organizuj proces burzy mózgów dzięki mapie myśli Miro. Zacznij od jednej koncepcji i twórz gałęzie i elementy podrzędne, używając układu pionowego lub poziomego.

Mapa myśli Miro

Możesz zmienić położenie elementów podrzędnych i wyrównać je jednym kliknięciem, zmienić kolor i styl mapy myśli, przypisać elementy i powiązać zależności. Dowiedz się więcej o mapie myśli.

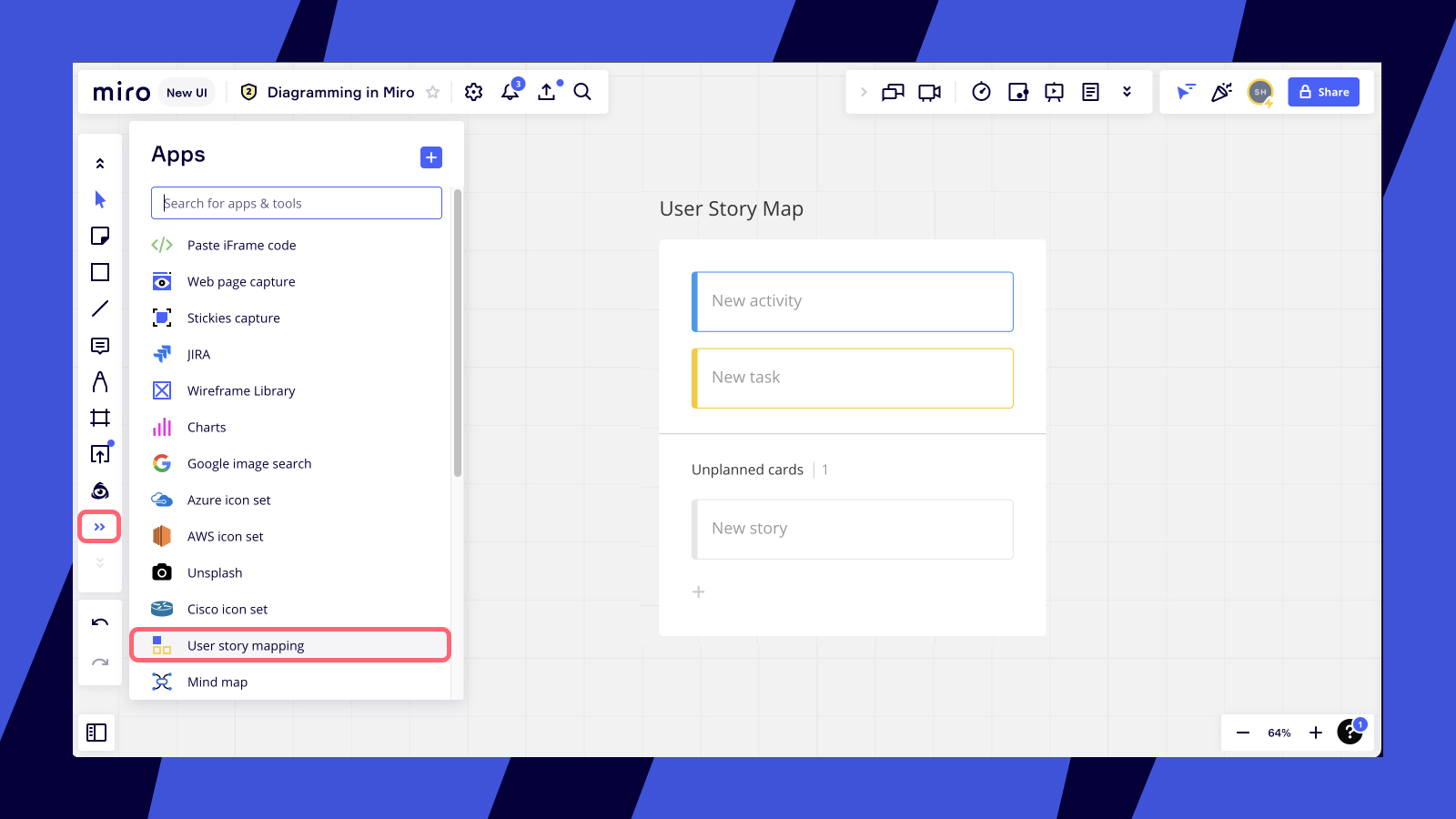

Mapowanie historii użytkownika

Interaktywna struktura mapy historyjki użytkownika od Miro to dobry sposób na szybkie dodawanie i porządkowanie historii użytkowników. Zacznij od trzech kart i rozwijaj swoją mapę za pomocą intuicyjnych przycisków i skrótów. Dowiedz się więcej o mapie historii użytkowników Miro

Miro Mapowanie historii użytkowników

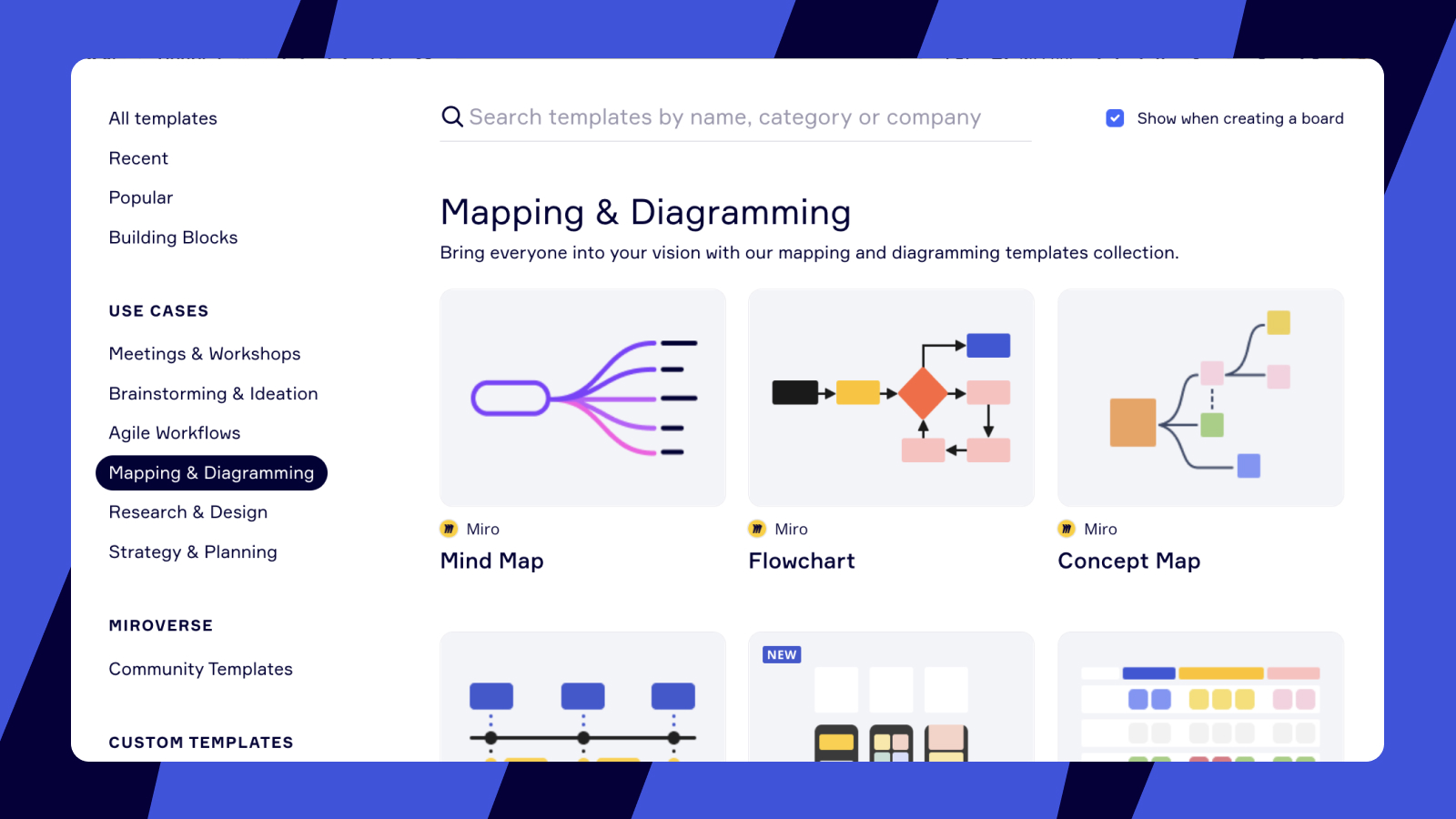

Szablony

Odkryj bibliotekę szablonów Miro, w której znajdziesz wiele niestandardowych szablonów dla map podróży klienta, makiet, schematów organizacyjnych i innych. Uzyskaj dostęp do biblioteki z tablicy, pulpitu nawigacyjnego lub na tej stronie. Możesz użyć wstępnie wypełnionego lub pustego szablonu.

Szablony Miro do mapowania i tworzenia diagramów

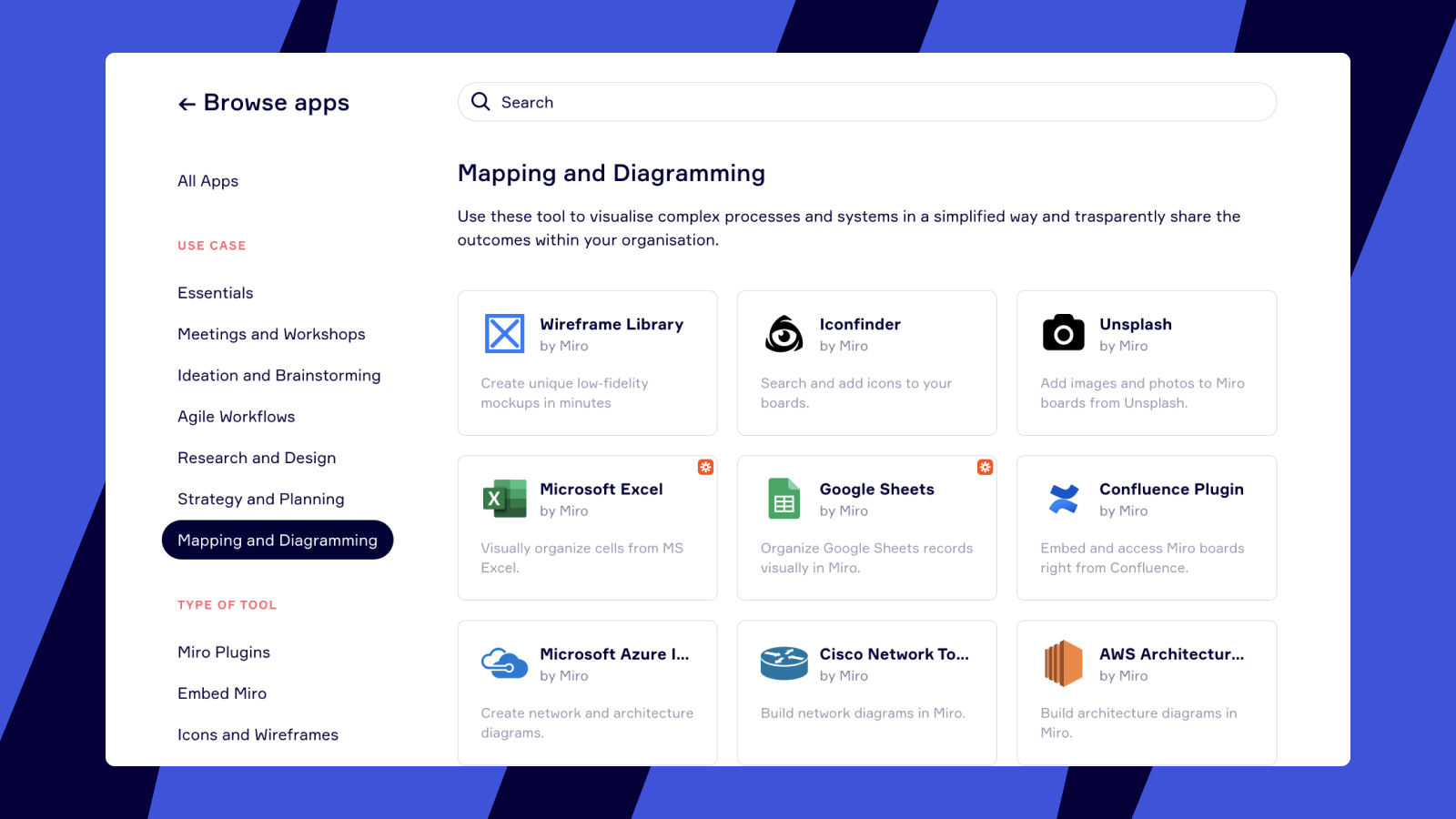

Aplikacje

Poznaj integracje Miro z innymi usługami, które dają jeszcze więcej możliwości tworzenia map i diagramów w Miro. Otwórz Miro Marketplace i przejdź do przypadku użycia po lewej stronie.

Aplikacje Miro do mapowania i tworzenia diagramów

Możesz zainstalować aplikacje, które wzbogacą Twoje doświadczenie w tworzeniu diagramów.

• Bazy danych ikon (Iconfinder, Unsplash). Wizualizuj schematy techniczne bez konieczności przełączania się między Miro a zestawami ikon. Pamiętaj, że inne pakiety ikon są również dostępne w Bibliotece kształtów.
• Clusterizer od Refractive Strategy. Aplikacja grupuje otagowane karteczki i karty, automatycznie budując wykresy. Wybierz grupę oznaczonych karteczek lub kart, otwórz Clusterizer i kliknij Buduj. Aplikacja będzie tworzyć repliki oznaczonych elementów połączonych liniami. Dowiedz się więcej
• Makiety. Biblioteka makiet Miro zawiera około 60 elementów interfejsu użytkownika i różnych interaktywnych ikon. Łatwo zmieniaj styl i typ elementów oraz łącz je z innymi obiektami.
• Karty Jira, Karty Asana, Karty Azure. Jeśli diagramy zawierają karty, możesz korzystać z integracji Miro z Jirą, Asaną i Azure - zachowaj przepływ pracy w Miro, importując zadania i zgłoszenia do tablic jako interaktywne karty.
• Tworzenie diagramów. W ten sposób przechodzimy do biblioteki diagramów.
• Inteligentne diagramy od Appgami. Odkryj bibliotekę gotowych szablonów, które można modyfikować. Dowiedz się więcej

Współpracuj i ulepszaj

Płynnie udostępniaj tablice Miro za pośrednictwem poczty e-mail, publicznie lub członkom zespołu lub projektu, aby rozpocząć współpracę online lub asynchronicznie.

Innym prostym sposobem udostępniania tablicy jest osadzenie jej w Confluence, Jira, Microsoft Teams, Trello lub na dowolnej innej stronie internetowej obsługującej iframe i umożliwiającej niezarejestrowanym użytkownikom komentowanie lub edytowanie tablic w aplikacjach.

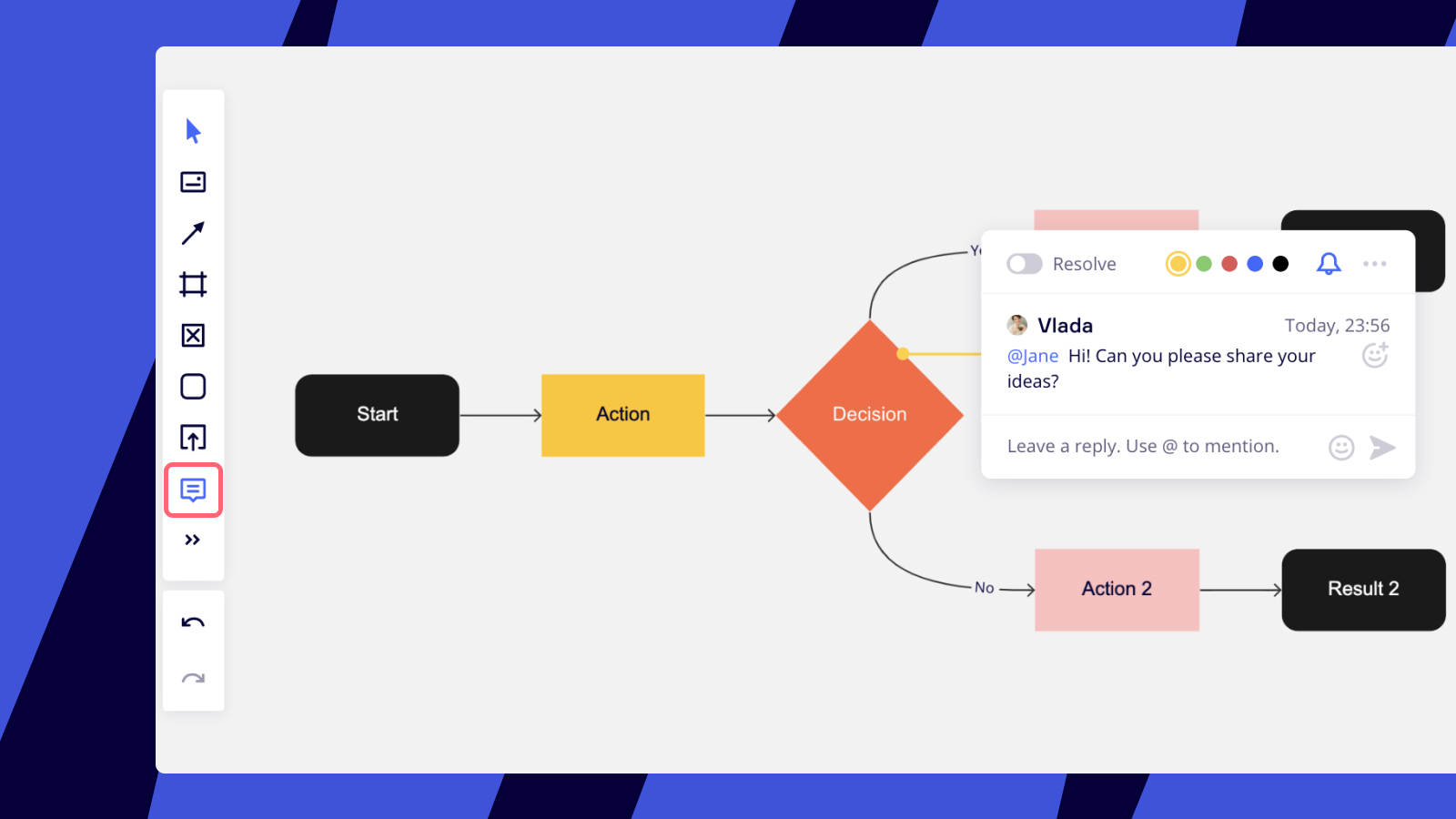

Używaj komentarzy i karteczek, aby zostawiać notatki i rozpoczynać dyskusje. Skonfiguruj integrację ze Slack i Microsoft Teams, aby otrzymywać powiadomienia za pośrednictwem różnych kanałów.

Komentarze Miro

Eksportuj i prezentuj

Zaprezentuj wykres na spotkaniu. Najedź na swój awatar i przenieś współpracowników na swój ekran, aby pokazać im, nad czym pracujesz. Dowiedz się więcej
Zarządzanie uwagą w Miro

Eksportuj tablicę i wyślij wyniki pracy do współpracowników lub klientów, aby zaprezentować swój wykres poza Miro. Możesz wybrać różne formaty: obraz, PDF, CSV lub plik .RTB.

Opcje eksportu tablicy

Nawigacja za pomocą klawiatury w celu tworzenia map i diagramów

Miro zapewnia kompleksowy zestaw poleceń klawiaturowych do nawigowania po widżetach i wykresach na tablicy. Do tworzenia diagramów niezbędna jest wydajna nawigacja ze względu na złożoność łączników i elementów diagramów.

Polecenia klawiatury

Nawigacja liniowa

Naciśnij Tab/Shift+Tab, aby sekwencyjnie przesuwać elementy.

Nawigacja przestrzenna

Użyj Cmd + klawisze strzałek (macOS) lub Ctrl + klawisze strzałek (Windows), aby przechodzić między elementami na podstawie ich układu przestrzennego.

Nawigacja po złożonych wykresach za pomocą łączników

Wiele wykresów składa się ze skomplikowanych sieci połączeń. Dla użytkowników korzystających z nawigacji za pomocą klawiatury lub technologii asystującej, Miro zapewnia zorganizowaną listę łączników.

Dostęp do listy łączników

• macOS
  Naciśnij Cmd + . (kropka)
• Windows
  Naciśnij Ctrl + . (kropka)

W ten sposób wyświetlisz listę łączników pogrupowanych według kategorii Przychodzące, Wychodzące i Cyrkularne:

• Łącznik przychodzący ma strzałkę wskazującą w kierunku wybranego obiektu.
• Łącznik wychodzący ma strzałkę wskazującą od wybranego obiektu.
• Łącznik cyrkularny łączy się ze sobą.
• Jeśli łącznik ma dwie strzałki, pojawi się on zarówno w grupach przychodzących, jak i wychodzących.

Nawigacja po liście łączników

• Naciśnij Tab, aby przełączać się między grupami Przychodzące, Wychodzące i Cyrkularne.
• Używaj klawiszy strzałek W górę i W dół, aby nawigować po łącznikach w wybranej grupie.
• Naciśnij Enter, aby przenieść fokus na wybrany łącznik.
