Las líneas de conexión te permiten vincular objetos en el tablero. Esto es útil para crear diagramas y diagramas de flujo.
Disponible en: versión de navegador, aplicación de escritorio, aplicación para tabletas, aplicación móvil (funcionalidad limitada)
Para obtener más información sobre las líneas de conexión en el mapa mental, revisa este artículo.
Cómo crear y editar líneas de conexión

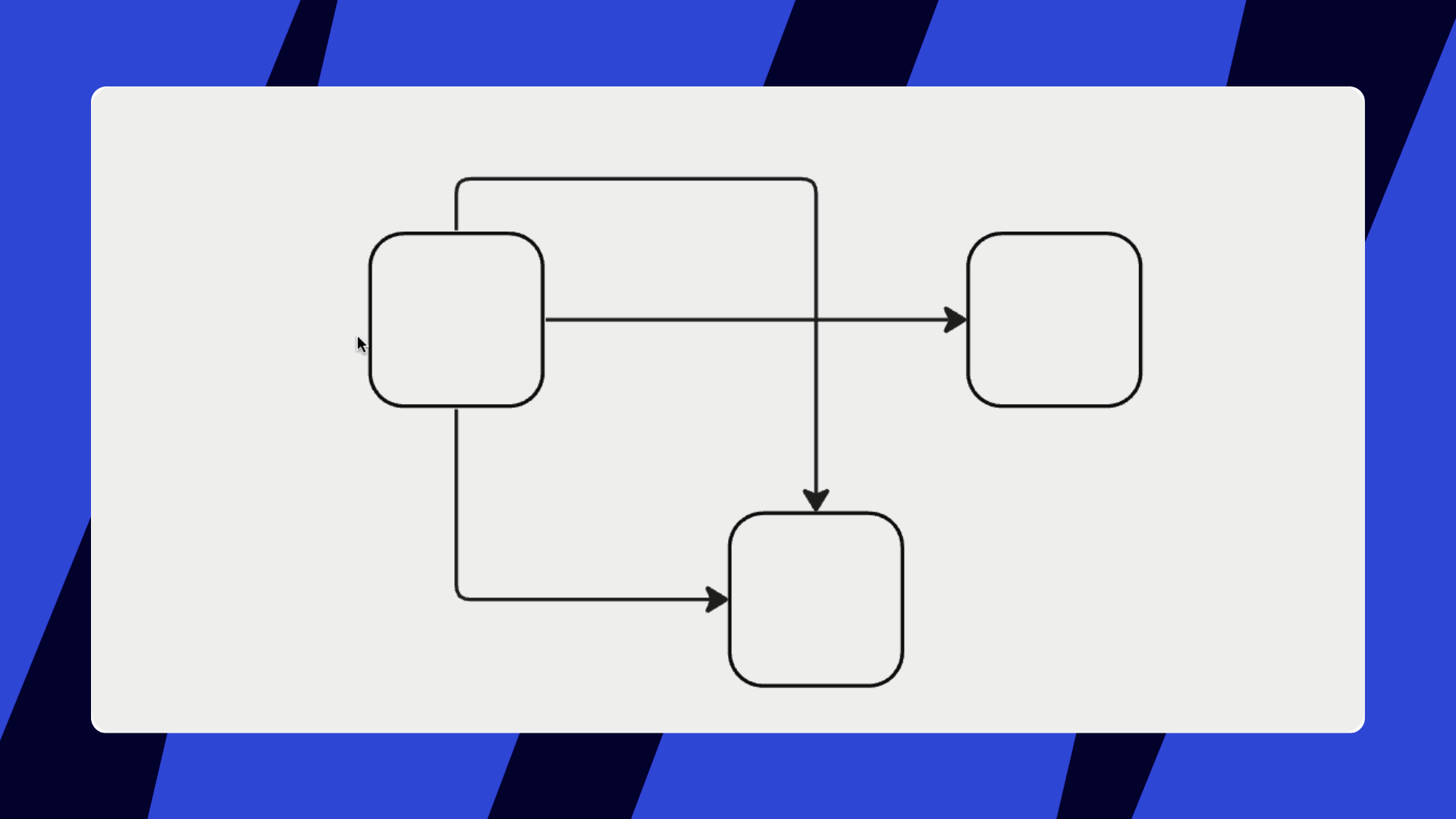

Para crear una línea, selecciona línea de conexión en la barra de herramientas o utiliza la tecla de acceso rápido L. También puedes seleccionar un objeto y hacer clic en uno de los puntos azules que lo rodean para dibujar una línea.
Cómo crear líneas de conexión
Cambia las puntas de flecha, el tipo de línea (recta, ortogonal o curva), el grosor, el color, etc., en el menú de contexto.
Cómo modificar las líneas de conexión
Para dibujar una línea recta horizontal, vertical o diagonal, comienza a dibujar una línea y mantén presionado Shift.
Para desactivar el ajuste con otros objetos, mantén presionado Ctrl (en Windows) o Cmd (en Mac).
uso_de_Shift_y_Cmd_con_lineas_gif
Cómo dibujar una línea recta y una línea independiente
Si quieres crear una ruta específica para la línea, puedes hacerlo si ocupas sus viñetas azules y blancas. Para eliminar las curvas y las vueltas, y restablecer una línea, solo haz doble clic en las viñetas blancas (toca dos veces en una tableta).
Cómo cambiar una línea de conexión
Para desconectar una línea y unirla a otro objeto, arrastra el extremo de la línea.
Cómo adjuntar una línea de conexión a otro objeto
Para eliminar una línea de conexión, selecciónala, haz clic en los tres puntos en el menú de contexto y haz clic en Eliminar (o solo mantén presionada la Tecla de retroceso/Eliminar).
Cómo insertar formas
Puedes añadir formas, tarjetas y otros objetos en las líneas de conexión. Selecciona una línea de conexión y elige Insert shape (Insertar forma) en el menú de contexto. Asegúrate de que haya suficiente espacio entre los dos objetos conectados.
Insertar un objeto entre dos formas
Cómo añadir etiquetas de texto
Cada elemento de los diagramas es importante y las líneas no son una excepción. Para establecer relaciones más claras entre los objetos en tu tablero, usa las etiquetas de texto.
Haz doble clic en cualquier línea de conexión o en +T en el menú de contexto para ingresar el texto. Para mover el texto a lo largo de la línea, debes arrastrarlo. Puedes agregar varias etiquetas de texto a una línea.
Cómo añadir una etiqueta de texto a la línea
Puedes cambiar el tamaño y el color del texto en el menú de contexto, y ajustarlo de forma horizontal o dejar que siga las curvas de la línea. Para eliminar el texto, selecciónalo y presiona Delete (eliminar) en el teclado.
Controles de texto
Para crear una línea de tiempo, añade múltiples etiquetas de texto y arrástralas para cambiar sus posiciones en la línea.
Cómo crear líneas de conexión entre objetos
Puedes conectar formas, tarjetas, notas adhesivas, bloques de texto y otros objetos (pero no marcos) con las líneas de conexión. Selecciona un objeto y arrastra el punto azul.
Cómo conectar dos iconos con una línea
Si seleccionas una forma, una nota adhesiva o una tarjeta, y te desplazas por el punto azul cerca del objeto, se mostrará dónde se creará la forma nueva o la línea de conexión:
- Si hay otro objeto cerca del seleccionado, se te sugerirá crear una línea de conexión.
- Si no hay objetos cerca del seleccionado, se te sugerirá crear el mismo objeto vinculado al elegido.
Haz clic en el punto para crear automáticamente una línea o un objeto. Arrastra el punto para conectar a mano el objeto con otro.
Creación y conexión con un solo clic en Miro
Si arrastras una línea y la conectas con un punto azul que no está en el centro, la línea cruzará los objetos si los mueves.
Dos formas están vinculadas mediante un punto azul lateral
Si vinculas la línea al punto azul central, no cruzará los objetos cuando los muevas.
Dos formas están conectadas mediante el punto azul central
Saltos de línea
Cuando hay líneas que se cruzan, los saltos de línea ayudan a aclarar a qué objeto se refiere cada línea. Cuando se activan, se muestran automáticamente en las líneas que se cruzan.
Los saltos de línea funcionan solo con líneas rectas y ortogonales.
Cómo activar o desactivar los saltos de línea
- Haz clic en la línea de conexión
- Se abrirá el menú contextual.
- Haz clic en el icono Tipo
- Selecciona Saltos de línea para activar o desactivar la función
Saltos de Saltos de línea
Preguntas frecuentes
-

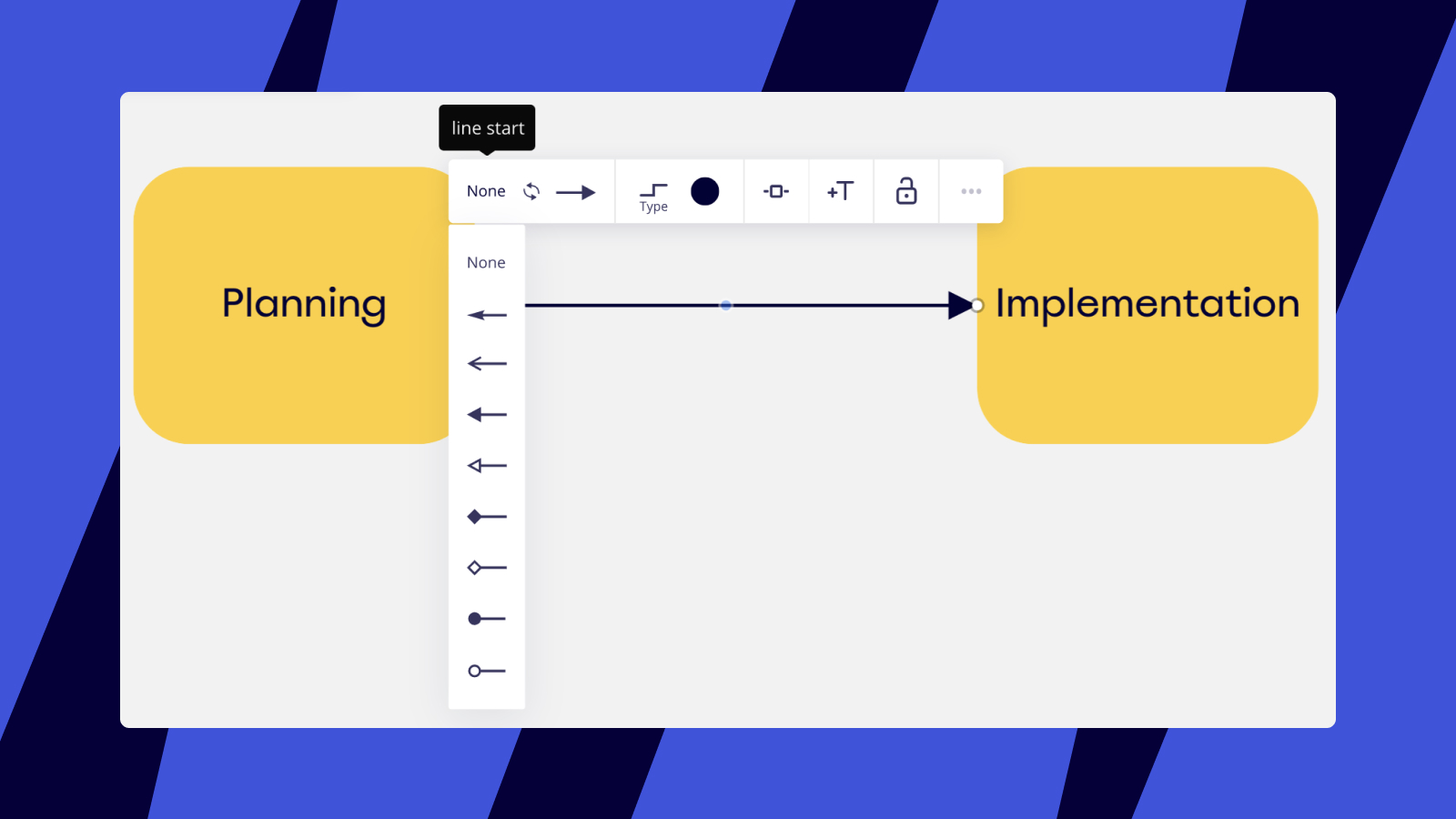

¿Cómo crear una línea de conexión con puntas de flecha en ambos extremos?
- Selecciona la línea, elige Ninguno en el menú contextual y añade la punta de flecha.inicio de la línea
-
¿Cómo evitar que las líneas de conexión se vinculen a objetos?
- Para deshabilitar el ajuste mientras mueves una línea de conexión, mantén pulsada la tecla Ctrl (para Windows) o Cmd (para Mac).
-
¿Puedo cambiar el tipo de letra y la alineación de la etiqueta de texto de una línea?
- No, de momento no es posible.
-
¿Puedo cambiar el tamaño de las puntas de flecha?
- El tamaño de las puntas de flecha cambia cuando modificas el grosor de la línea de conexión.
-
¿Cómo cambio el grosor de la línea?
- Selecciona una línea, elige Tipo en el menú contextual y ajusta el grosor.
Cambiar el grosor de una línea de conexión
-
¿Puedo aplicar un estilo a todas las líneas de conexión de mi tablero?
- Sí, utiliza la siguiente solución: selecciona una línea, haz clic en tres puntos en el menú contextual y copia un estilo de la línea. Luego, selecciona todos los objetos del tablero (puedes usar el atajo Ctrl + A [en Windows] o Cmd + A [en Mac]), filtra las líneas de conexión y elige Paste style (pegar estilo) en los tres puntos del menú contextual.
-
¿Qué ocurre si bloqueas una línea de conexión?
- No puedes editar el tipo de línea, color, grosor, etc., pero sí puedes mover los objetos a los que está unida la línea.
-
¿Puedo ocultar las líneas de conexión?
- No, sólo puedes borrar líneas de conexión.
Mira el vídeo para saber cómo funcionan las líneas de conexión en el tablero.
