Diagramas da Miro

Pessoas: Todos os usuários
Planos: Todos os planos
Plataformas: Navegador, desktop

Diagram é um formato na Miro que permite visualizar ideias complexas e fazer brainstorming. Com acesso fácil a ferramentas essenciais, como Miro AI, camadas e formas para diagramas, o Diagram é um espaço de trabalho completo para mapeamento de processos e design de sistemas, por exemplo.

OBSERVAÇÃO: Os formatos do Miro, como Documentos e notas adesivas, agora têm acesso unificado ao Miro AI. Antes, cada formato tinha seu próprio agente de IA dedicado; agora é possível criar qualquer formato com uma experiência unificada do Assistente de IA. Para saber mais, veja Como os Assistentes de IA evoluem a criação com IA na Miro.

Adicionar um novo Diagram ao canvas

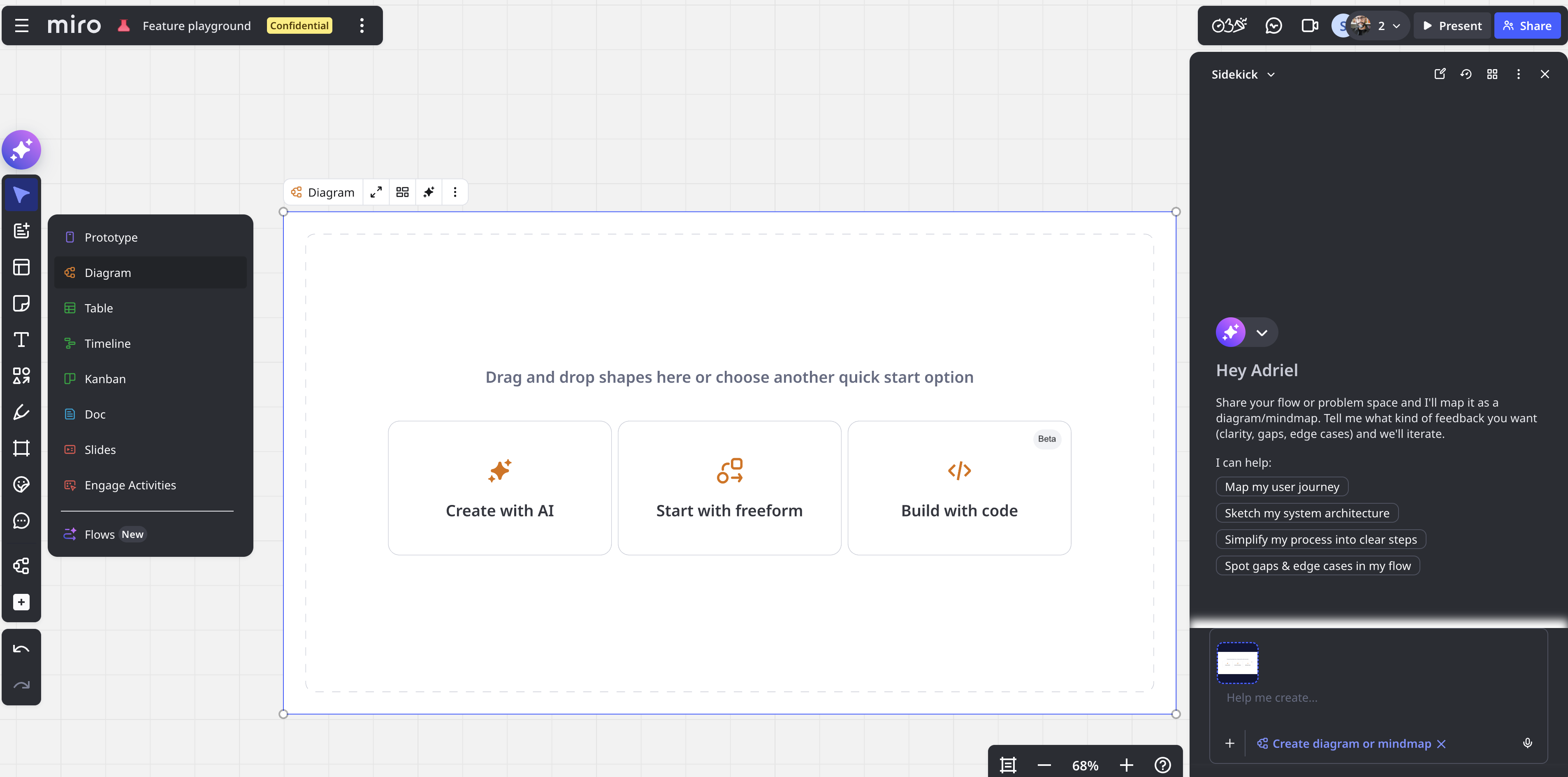

1. No canvas da Miro, na barra de criação, clique em Formats and Flows.
2. Clique em Diagram.

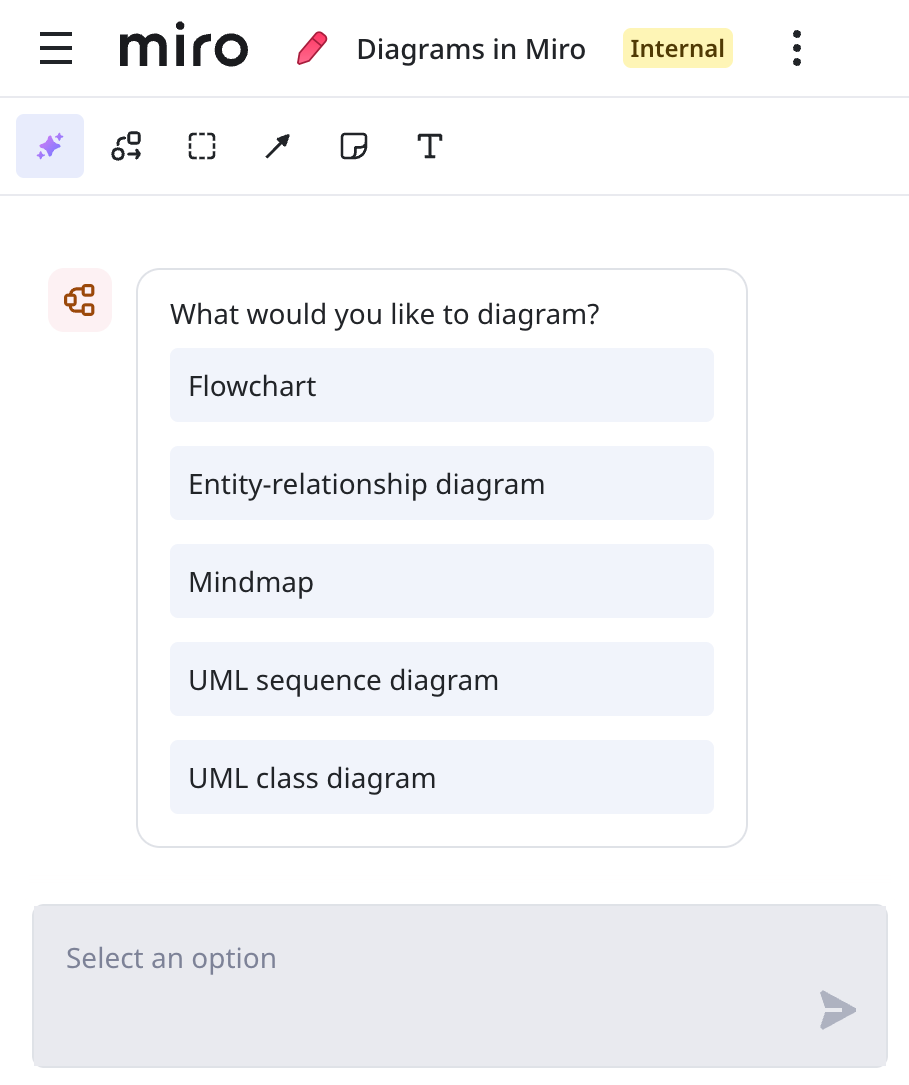

   O painel do Assistente de IA abre pronto para criar seu diagrama.
3. Faça um dos seguintes procedimentos:
   • Peça ao Assistente de IA para gerar seu diagrama usando o Miro AI. Você pode selecionar ou mencionar conteúdo existente no canvas para usar como contexto no seu prompt.

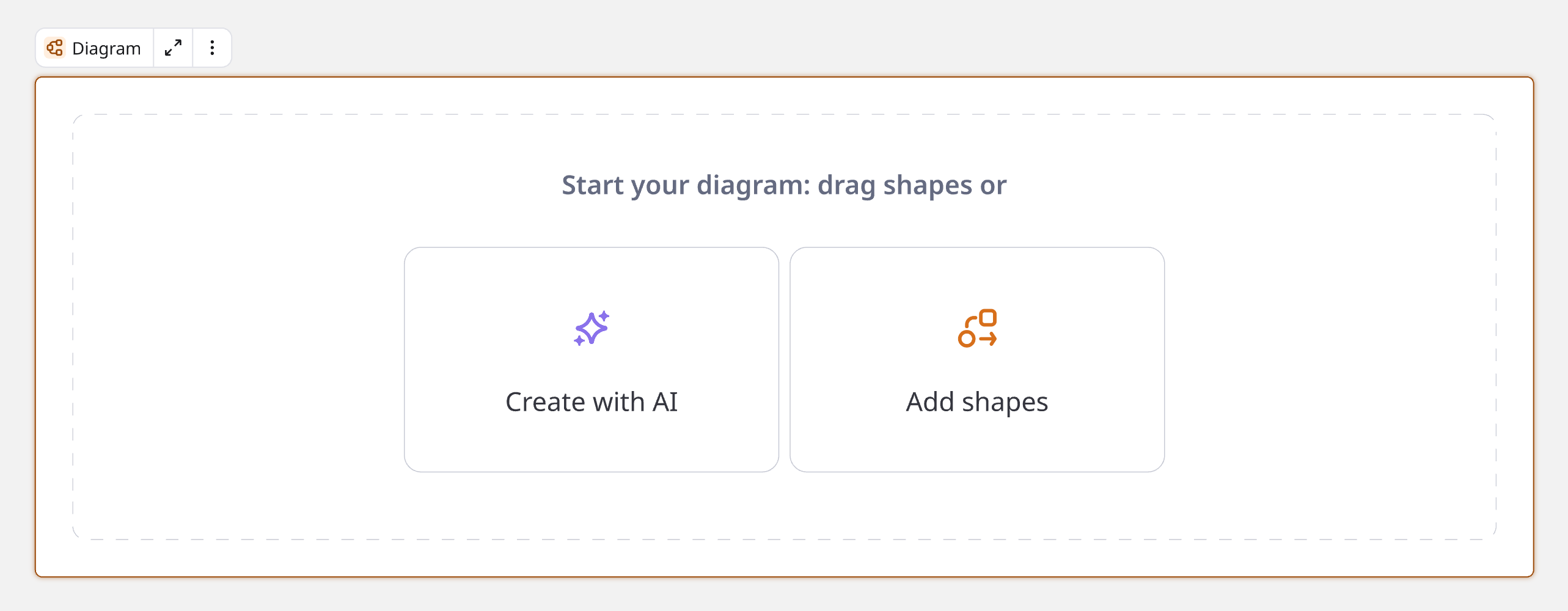

   • Para começar a criar seu diagrama manualmente, clique em qualquer lugar do canvas para colocar o formato. Para mais informações, veja Trabalhar no seu Diagram.

Crie um diagrama na Miro manualmente ou use os Assistentes de IA para enviar um prompt ao Miro AI.

DICA: Se começar a criar o diagrama manualmente, ainda pode obter ajuda dos Assistentes de IA a qualquer momento. No menu de contexto do formato acima do diagrama, clique em Criar com IA. O painel dos Assistentes de IA abre pronto para o seu prompt.

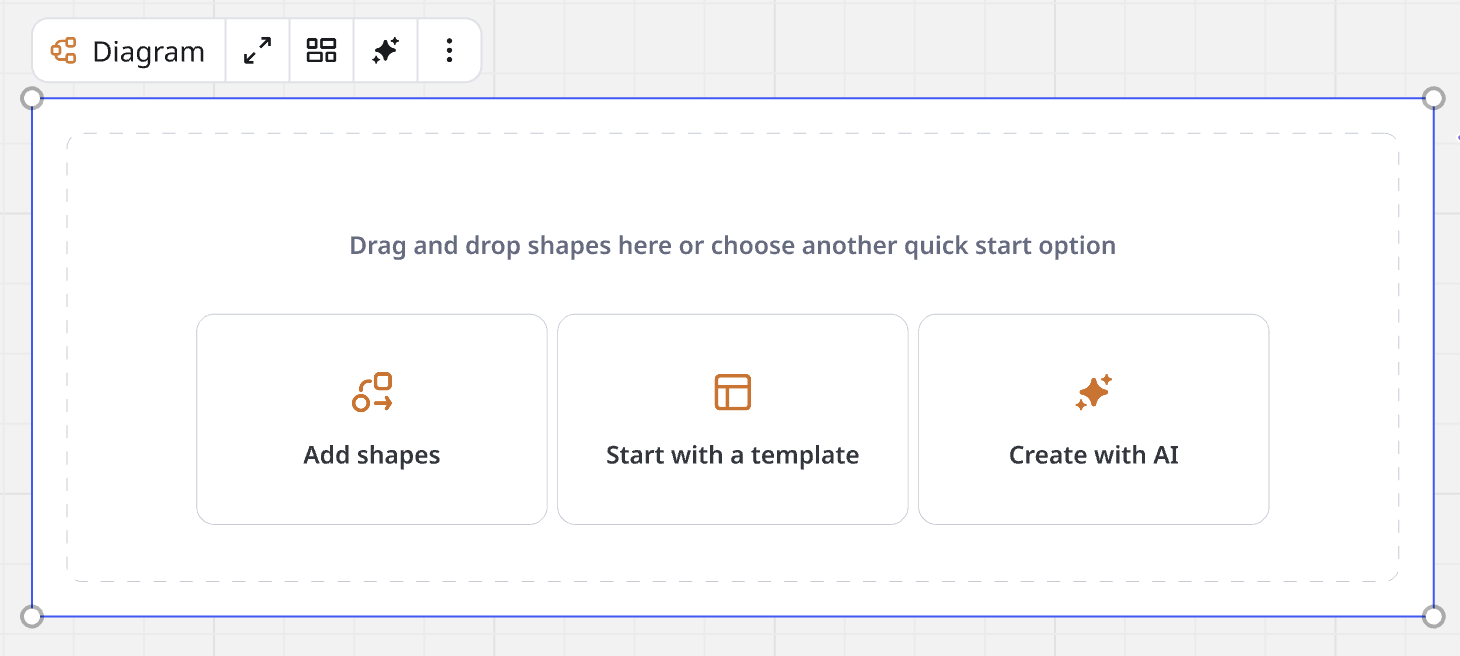

Comece um diagrama com um template

Criar um Diagram a partir de um diagrama existente

Se você já criou um diagrama no canvas e quer estruturá-lo no formato Diagram, pode convertê-lo com um clique. Isso mantém todas as conexões intactas e adiciona funcionalidades específicas do Diagram.

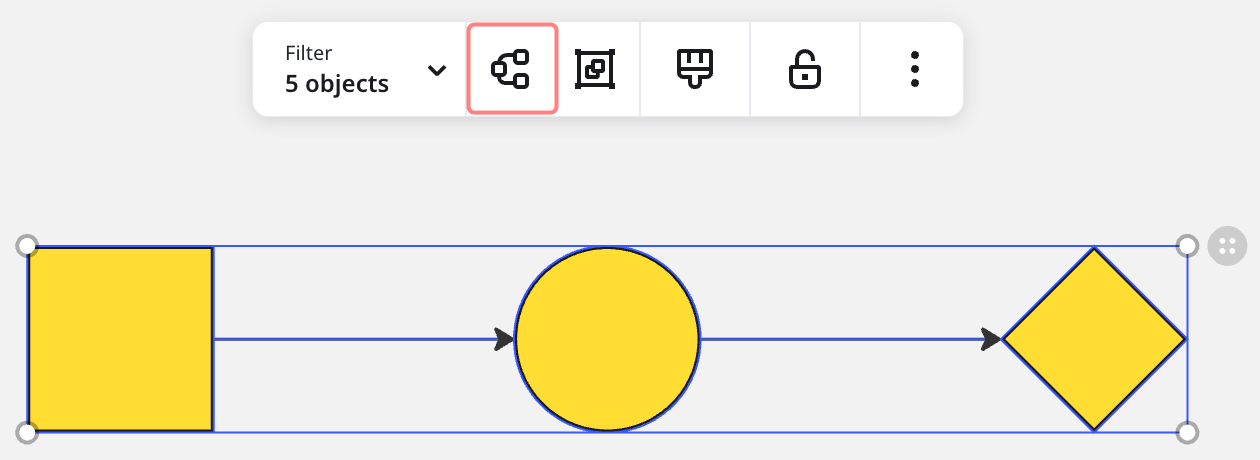

Para converter um diagrama existente no canvas para o formato Diagram:

1. Selecione várias formas conectadas.
2. Clique em Converter em Diagram no menu de contexto.

As formas e conexões selecionadas serão estruturadas no formato Diagram. Ainda é possível mover formas para dentro e para fora do formato Diagram.

Trabalhe no seu Diagrama

Depois de adicionar ou gerar um Diagrama, você pode refiná-lo usando o modo foco, camadas e o menu de contexto. Essas ferramentas ajudam a manter a organização, reduzir distrações e estruturar o Diagrama de forma eficiente.

Use o modo foco

Os diagramas podem ser abertos no modo foco (tela inteira) quando você quiser se concentrar apenas no diagrama em que está trabalhando e não em outros conteúdos do board. O modo foco é o espaço de trabalho para diagramas na Miro, projetado para facilitar a criação de diagramas. Para acessar este modo, clique no ícone de modo foco acima do diagrama em que você está trabalhando.

Enquanto estiver no modo foco, você pode acessar todas as ferramentas de edição do Diagram, incluindo personalização de formas, camadas, geração com IA e a ferramenta caneta para desenho à mão livre e anotações. Além disso, as formas se encaixam na grade, facilitando o alinhamento preciso dos elementos. Você também pode usar o Redimensionamento preciso no modo foco, que permite especificar dimensões em pixels para widgets dentro do seu Diagram. Para mais informações, consulte Redimensionamento preciso.

Usar camadas

As camadas em Diagramas permitem organizar e gerenciar conteúdo dentro de um Diagrama sem afetar o restante do board. Ao contrário das camadas do canvas, que se aplicam a todo o board da Miro, as camadas do Diagrama são específicas do Diagrama em que você está trabalhando.

As camadas em Diagramas funcionam da seguinte forma:

• As camadas só podem ser gerenciadas no modo foco do Diagram. Você pode acessar o modo foco rapidamente clicando em qualquer forma dentro do Diagram e, em seguida, selecionando o botão "Você está editando: nome da camada do Diagram".
• Cada Diagram tem seu próprio conjunto de camadas, separado das camadas do canvas.
• Cada Diagram começa com uma camada padrão, onde todos os novos elementos são colocados. Se necessário, você pode criar camadas adicionais para estruturar melhor Diagramas complexos.
• Você pode adicionar várias camadas para estruturar seu Diagram.
• Elementos dentro de um Diagram podem ser movidos entre camadas.
• É possível ocultar ou bloquear camadas para focar em partes específicas do Diagram durante a edição ou apresentação.
• Se você copiar e colar ou duplicar um Diagram, todas as suas camadas também serão duplicadas. Isso é especialmente útil para criar versões diferentes de um Diagram sem precisar recriar a estrutura de camadas a cada vez.

Adicionar nova camada

Para criar uma nova camada dentro de um Diagram, siga esses passos:

1. Abra o modo de foco do Diagram.
2. Clique em Camadas no canto superior direito para abrir a barra lateral camadas do Diagram.
3. Clique em + Nova camada para criar uma nova camada.
4. Renomeie a camada (opcional) para manter seu Diagram organizado.

Como alternativa, você pode clicar com o botão direito em um elemento de um diagrama e, em seguida, selecionar Mover para camada > + Nova camada.

Gerenciar camadas

Por padrão, todos os novos elementos são colocados na camada padrão. Para organizar melhor seu Diagram, você pode mover elementos entre camadas, ocultar ou bloquear camadas e ajustar as configurações de camada.

Mover elementos entre camadas:

Para mover elementos entre camadas:

1. Clique com o botão direito no(s) elemento(s) que deseja mover.
2. Selecione Mover para a camada e depois selecione a camada para a qual deseja mover o elemento.

Ocultar camadas:

Ocultar camadas pode ajudar a simplificar sua visualização ao editar ou apresentar um Diagram. Para ocultar uma camada:

• Na barra lateral de camadas do Diagram, clique no ícone de olho ao lado de uma camada para ocultá-la ou exibi-la.

Bloquear camadas:

Bloquear uma camada evita edições acidentais. Para bloquear uma camada:

• Na barra lateral de camadas do Diagram, clique no ícone de cadeado ao lado de uma camada para desabilitar modificações. Clique novamente para desbloquear.

Modificar configurações da camada:

É possível renomear, duplicar, mover ou excluir camadas. Para modificar as configurações da camada:

• Na barra lateral de camadas do Diagrama, clique no ícone de três pontos ao lado de uma camada para acessar opções adicionais.

Usar contêineres

Contêineres são semelhantes a quadros, mas são otimizados para criar diagramas. Eles ajudam a agrupar e organizar elementos no seu canvas. Com contêineres, as linhas de conexão funcionam perfeitamente, e você pode aninhar contêineres uns dentro dos outros.

Existem dois tipos principais de contêineres:

• Contêineres genéricos: Funcionam como quadros e atuam como pais de todos os elementos colocados dentro deles. Você pode nomear esses contêineres para definir regiões específicas dentro do seu diagrama. Também é possível aninhar contêineres genéricos para criar subseções, o que é útil para gerenciar diagramas mais complexos.
• Swimlanes: Servem principalmente para diagramas de processo e separam visualmente diferentes faixas de trabalho, como departamentos distintos ou etapas do processo.

Para organização adicional, você pode mover os contêineres para diferentes camadas dentro do seu diagrama.

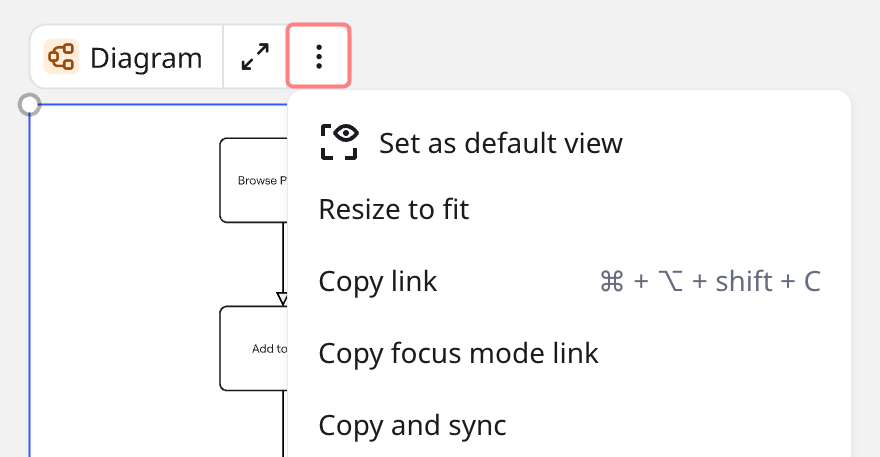

Menu de contexto do Diagrama

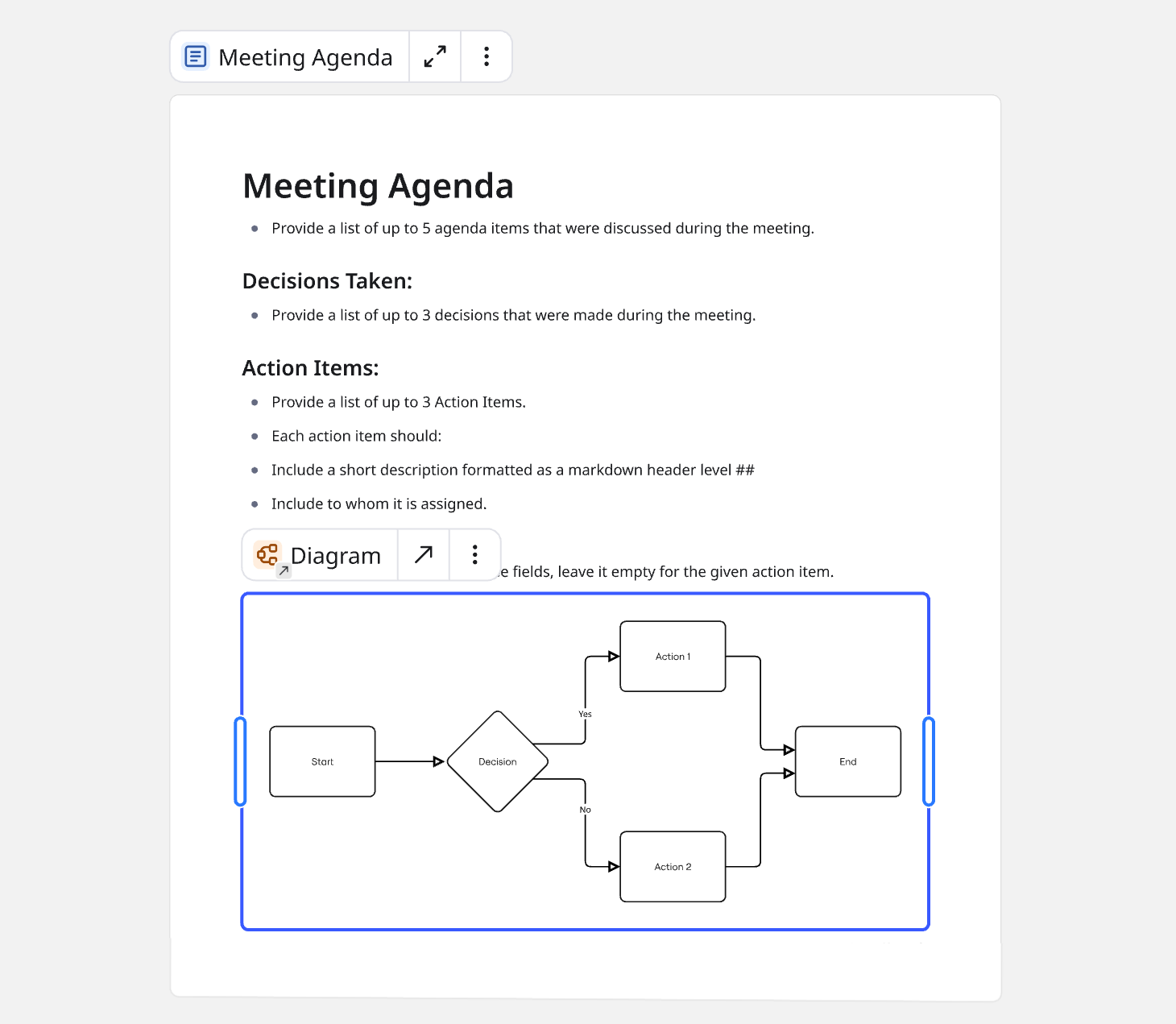

Adicionar seu diagrama a um Doc

1. Selecionar o Diagram no canvas.
2. Arrastar e soltar o Diagram no Doc.
3. Redimensionar e posicionar o Diagram no Doc conforme necessário.

✏️ As cópias sincronizadas são somente leitura para todos. Para alterar o conteúdo da cópia, modifique o conteúdo do Diagram original.

Copiar seu Diagram para outro board

Quando vários times colaboram em boards diferentes, você pode compartilhar o mesmo Diagram em vários locais criando uma cópia sincronizada. Isso garante que todos fiquem alinhados em torno de uma fonte única de verdade, independentemente de onde estejam trabalhando.

Para copiar uma cópia sincronizada de um Diagram para outro board, siga esses passos:

1. Clique com o botão direito no Diagrama que você quer compartilhar.
2. Selecione Copiar e sincronizar.
3. Vá para o board de destino e cole o Diagrama.

O Diagrama copiado permanecerá sincronizado com o original—quaisquer alterações feitas no original serão refletidas automaticamente na Cópia sincronizada.

✏️ Cópias sincronizadas estão em modo somente leitura para todos. Para alterar o conteúdo da cópia, modifique o conteúdo do Diagram original.

Compartilhe seu Diagram

Perguntas frequentes
