NOTA: Los diagramas Mermaid ya son nativos en Miro. Consulta Crear diagramas Mermaid
Con la aplicación Mermaid, puedes crear e insertar fácilmente diagramas avanzados basados en código directamente en tus tableros de Miro. Esto te permite visualizar sistemas complejos, flujos de trabajo o estructuras de datos mediante una sintaxis simple basada en texto, mejorando la colaboración y la comprensión.

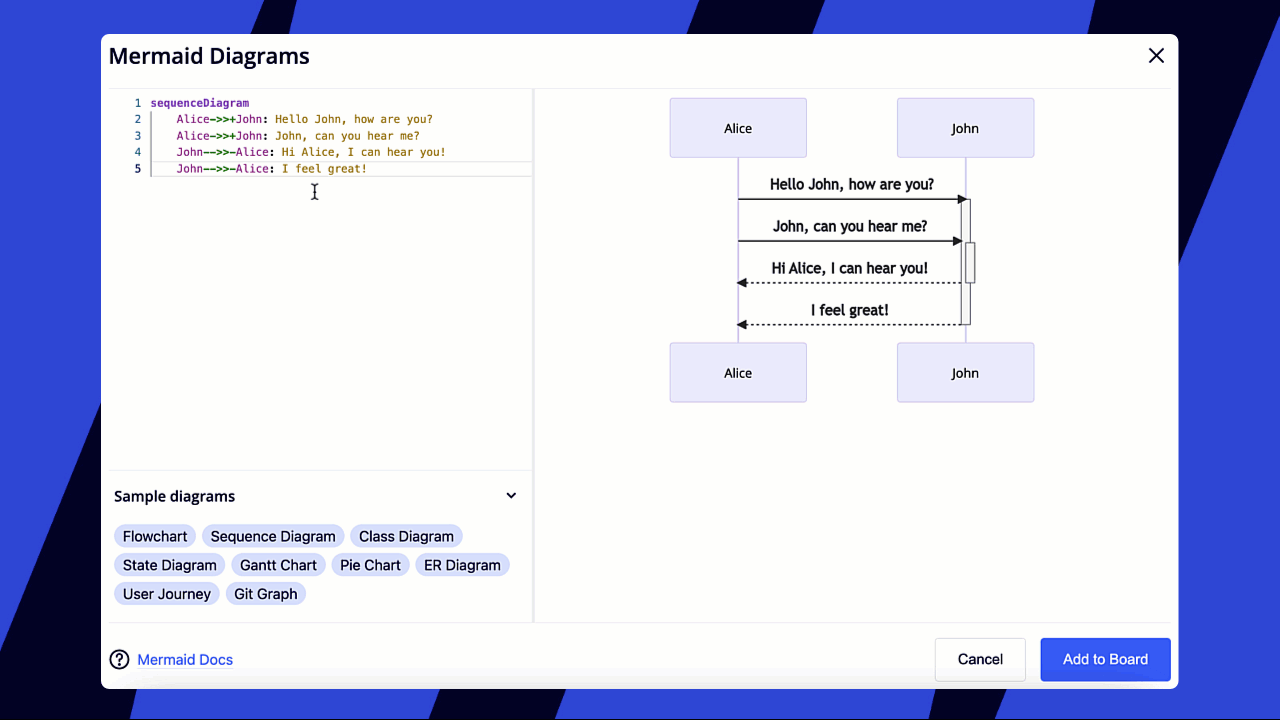

Cambiar el código de un diagrama y ver cómo la vista previa se actualiza en tiempo real
Instalar la aplicación Mermaid
Puedes instalar la aplicación Mermaid desde el Marketplace de Miro o directamente desde la barra de herramientas de creación de un tablero de Miro.
Para instalar desde el Marketplace de Miro:
- Accede al Marketplace de Miro o sigue este enlace directo a la aplicación Mermaid.
- Selecciona un equipo de Miro para completar la instalación.
También puedes instalar la aplicación desde la barra de herramientas de creación:
- En la barra de herramientas de creación, situada a la izquierda de tu tablero, selecciona Herramientas, medios e integraciones(+). Se abrirá el panel Herramientas, medios e integraciones.
- En la pestaña Herramientas, busca y selecciona Diagramas de Mermaid.
- Se abrirá el panel de la aplicación Diagramas de Mermaid y la aplicación se añadirá a tu barra de herramientas.
✏️ Nota: Los usuarios que no son admins no pueden instalar aplicaciones si la instalación de aplicaciones está restringida en la configuración del equipo.
Crear y agregar diagramas a los tableros de Miro
Una vez instalada, la aplicación Mermaid te permite generar diagramas usando código basado en texto y agregarlos a tu tablero como imágenes.
Después de la instalación, encontrarás la aplicación Mermaid en la barra de creación. La aplicación se abre con un código de muestra predeterminado. A medida que modifiques el código para crear tu diagrama, este se actualiza en el área de vista previa a la derecha, permitiéndote ver los cambios en tiempo real.
La aplicación Mermaid incluye varios diagramas de ejemplo, accesibles desde la esquina inferior izquierda del panel de la aplicación. Puedes seleccionar uno de estos ejemplos y personalizarlo según tus necesidades.
Puedes cambiar el tamaño del panel del editor de código arrastrando su borde derecho.
Cambiar el tamaño del editor de código

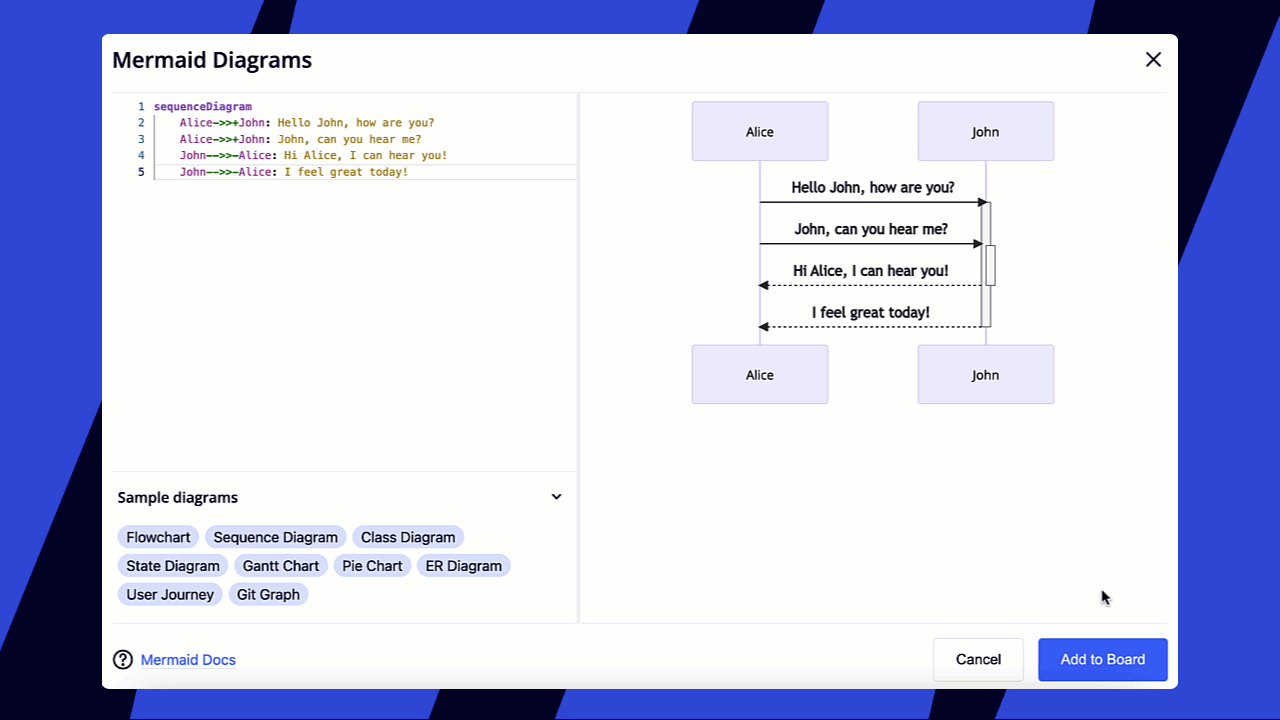

Cuando termines de crear tu diagrama, haz clic en Agregar al tablero. El diagrama se agregará a tu tablero como imagen.
Agregar un diagrama al tablero
Editar diagramas existentes
También puedes editar los diagramas Mermaid que ya están en tu tablero de Miro.
- Haz clic en la imagen del diagrama Mermaid en tu tablero para seleccionarla.
- Haz clic en el Mermaid icono en el menú contextual que aparece (o encuéntralo en la barra de herramientas de Creación).
- El editor de Mermaid se abrirá con el código del diagrama. Realiza tus cambios en el editor de código.
- Haz clic en Actualizar diagrama.
- Volverás a tu tablero de Miro y el diagrama se actualizará con tus cambios.
Información adicional
Aquí tienes algunos recursos adicionales y detalles para trabajar con diagramas Mermaid en Miro.
Sintaxis y documentación de Mermaid
La aplicación Mermaid usa una sintaxis específica para generar diagramas a partir de texto. Para obtener información detallada sobre la sintaxis, incluidos los tipos de diagramas y las opciones compatibles, consulta la documentación oficial de Mermaid. También puedes acceder a esta documentación mediante el enlace en la esquina inferior izquierda del panel de la aplicación Mermaid dentro de Miro.
Compartir y exportar diagramas
Una vez que se agrega un diagrama Mermaid a tu tablero, funciona como una imagen. Puedes descargar esta imagen directamente desde el tablero si es necesario. Para colaborar con otros, puedes compartir el tablero de Miro que contiene el diagrama.
Procesamiento de datos
Tanto el código original del diagrama como la imagen resultante están insertados dentro de los widgets del tablero de Miro, de la misma manera que otro contenido del tablero. Esto garantiza la plena compatibilidad con las funciones de colaboración y de gestión de contenido de Miro.
Todos los datos permanecen totalmente dentro de la infraestructura de Miro: nada se comparte ni se transmite fuera del entorno de Miro. Todos los datos generados por la app se cifran con las claves EKM del cliente.
