Miro pour la cartographie et les diagrammes

Personnes : Tous les utilisateurs
Forfaits : Tous les forfaits* (Free, Starter, Business, Enterprise, Education)
Plateformes : Navigateur, Bureau, Tablette (dessin intelligent)

Des ensembles de formes spécifiques (BPMN, AWS, UML) et des fonctionnalités comme les formes personnalisées et des formats de diagrammes avancés sont disponibles sur les forfaits Business, Enterprise et Education.

Miro propose une suite complète d'outils pour toutes les étapes de votre processus de cartographie et de création de diagrammes, fonctionnant comme une solution tout-en-un. Vous pouvez commencer à créer des diagrammes à partir de zéro en utilisant des outils et des cadres intuitifs, ou exploiter la vaste bibliothèque de modèles prédéfinis de Miro. Les fonctionnalités collaboratives de Miro vous permettent de partager facilement votre travail avec vos coéquipiers, facilitant ainsi les discussions et les affinements en temps réel directement sur le tableau. Lorsque votre diagramme est terminé, vous pouvez l'exporter et le présenter sans effort.

💡 Améliorez vos compétences en diagrammes en suivant le cours de l'Académie Miro sur la création de diagrammes techniques.

Créer votre premier diagramme dans Miro

Miro propose une variété d'outils et de capacités de diagrammes intelligents pour répondre à vos besoins en matière de cartographie et de diagrammes. Cette section vous guidera à travers les fonctionnalités disponibles pour vous aider à commencer.

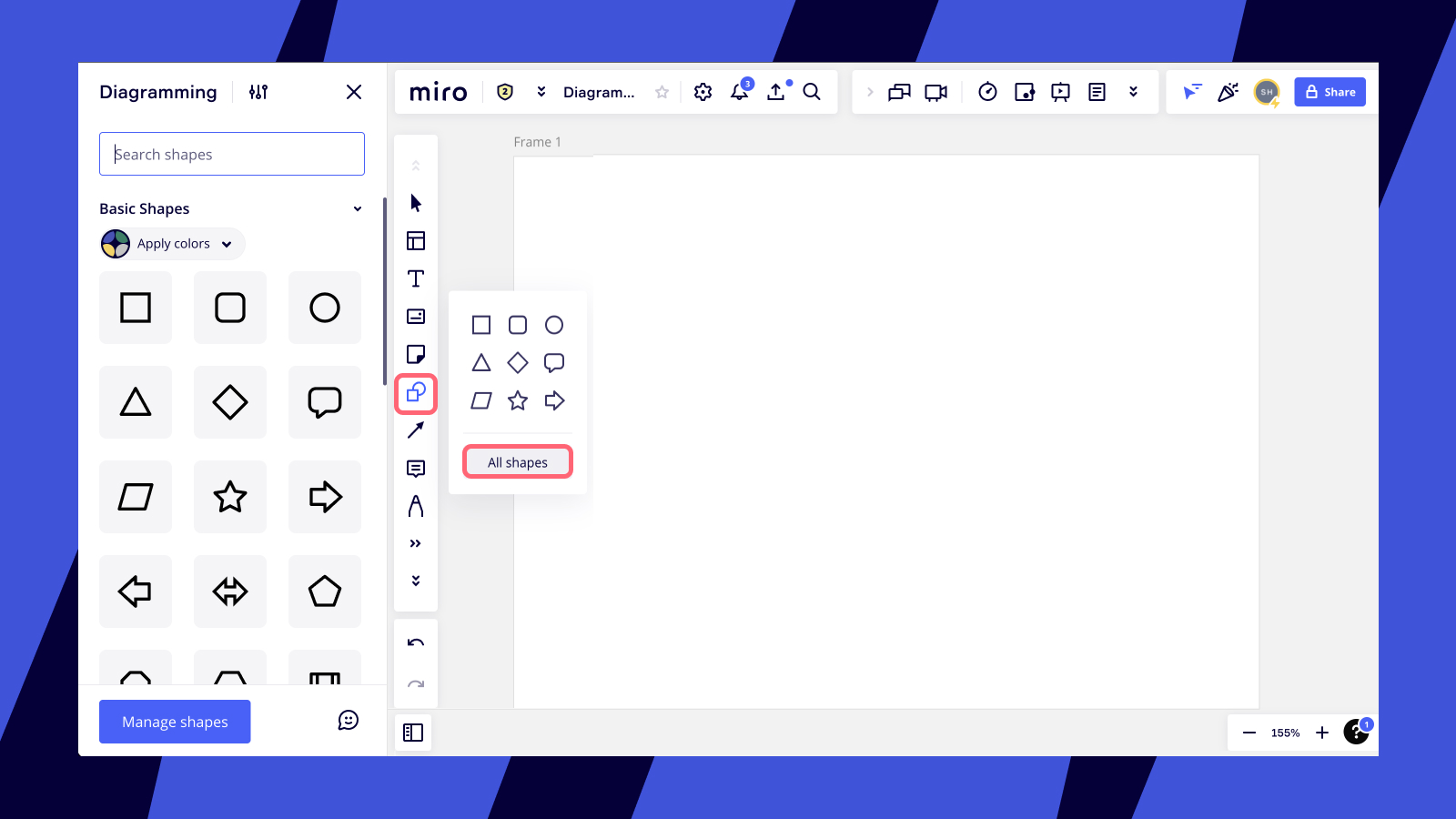

Pour commencer, accédez à la bibliothèque de formes en sélectionnant l'outil de forme dans la barre d'outils, puis en cliquant sur Toutes les formes. Cette action ouvrira le panneau Diagrammes sur le côté gauche de votre tableau.

Panneau de formes de diagrammes sur le côté gauche du tableau

Pour ajouter une forme à votre tableau, vous pouvez soit cliquer sur la forme souhaitée dans le panneau, soit la faire glisser et la déposer sur le tableau.

Vous pouvez personnaliser votre bibliothèque de formes en ajoutant de nouveaux packs de formes :

1. Dans le panneau Diagrammes, cliquez sur Gérer les formes.
2. Une liste des packs de formes disponibles s’affichera. Cochez la case à côté de chaque pack de formes que vous souhaitez ajouter à votre bibliothèque. Les formes de base, le diagramme de flux et les connecteurs sont disponibles pour tous les utilisateurs. D'autres packs de formes spécialisés tels que BPMN, Flux de données, AWS, Azure, Cisco, etc., sont disponibles sur les forfaits Business, Enterprise et Education (voir la section Packs de formes pour une liste complète).
3. Faites défiler vers le bas dans le panneau Diagrammes pour voir et utiliser les formes nouvellement ajoutées.

Lorsque vous survolez une forme dans le panneau, son nom ou son objectif (par exemple, Processus prédéfini pour une forme de diagramme de flux) sera affiché.

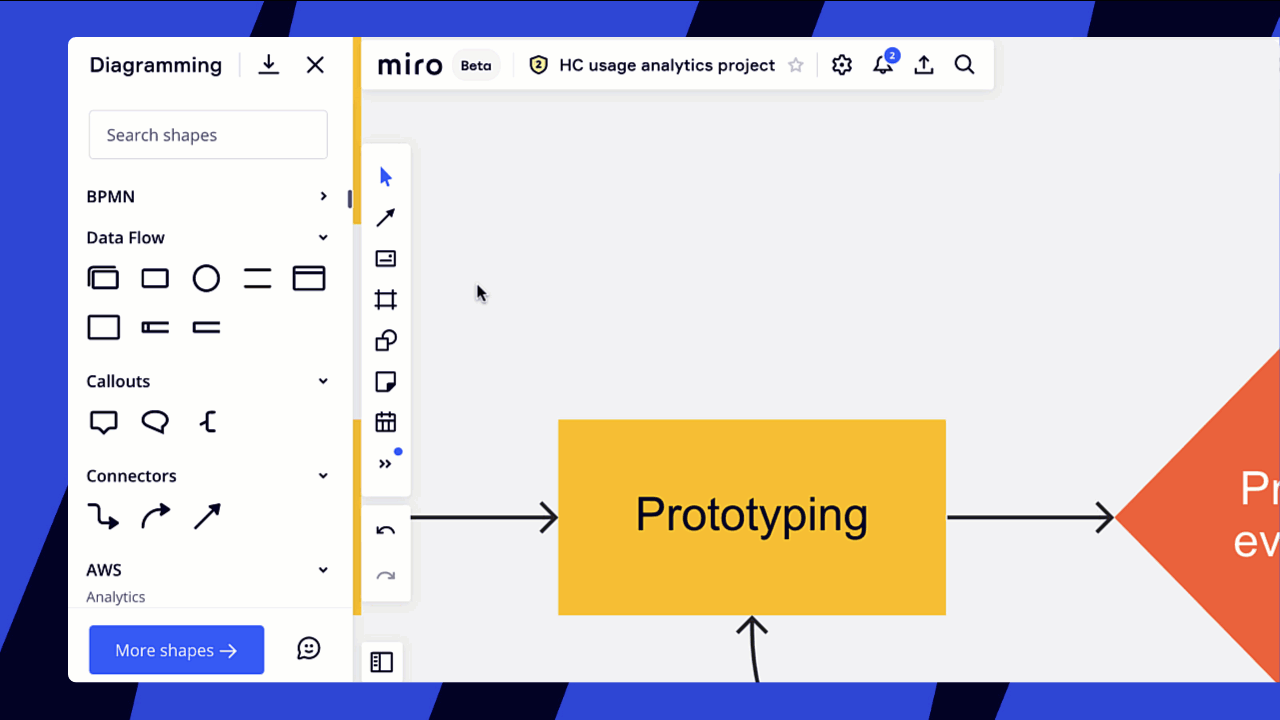

Ajout de nouveaux packs de formes au panneau Diagrammes

Packs de formes disponibles

Miro propose une large gamme de packs de formes pour répondre aux différents besoins en diagrammes. Celles-ci sont organisées en fonction de la disponibilité des forfaits :

Utiliser des formes personnalisées

Disponible pour : les forfaits Business, Enterprise et Education

En plus des packs de formes intégrés, vous pouvez également créer, enregistrer et réutiliser des formes personnalisées dans vos diagrammes. Cette fonctionnalité vous permet d'adapter votre bibliothèque visuelle aux besoins spécifiques de votre projet ou aux exigences de votre marque.

Utilisez les diagrammes de Miro pour les diagrammes avancés

• Travaillez en mode immersif, un espace de travail sans distraction spécialement conçu pour les tâches de diagrammes.
• Utilisez Miro IA pour générer automatiquement des diagrammes à partir d'une courte description textuelle.
• Organisez des diagrammes complexes en utilisant des calques, qui vous permettent d'afficher ou de masquer du contenu spécifique par sujet ou par équipe.
• Convertissez les formes existantes sur votre tableau en un diagramme connecté d'un seul clic.
• Maintenez une structure et un alignement cohérents avec des fonctionnalités telles que l'alignement sur la grille et les dimensions automatiques des objets.

Vous pouvez choisir de commencer par ajouter manuellement des formes ou laisser Miro IA vous assister pour la création initiale, tout en vous assurant que vos diagrammes restent nets, organisés et faciles à gérer.

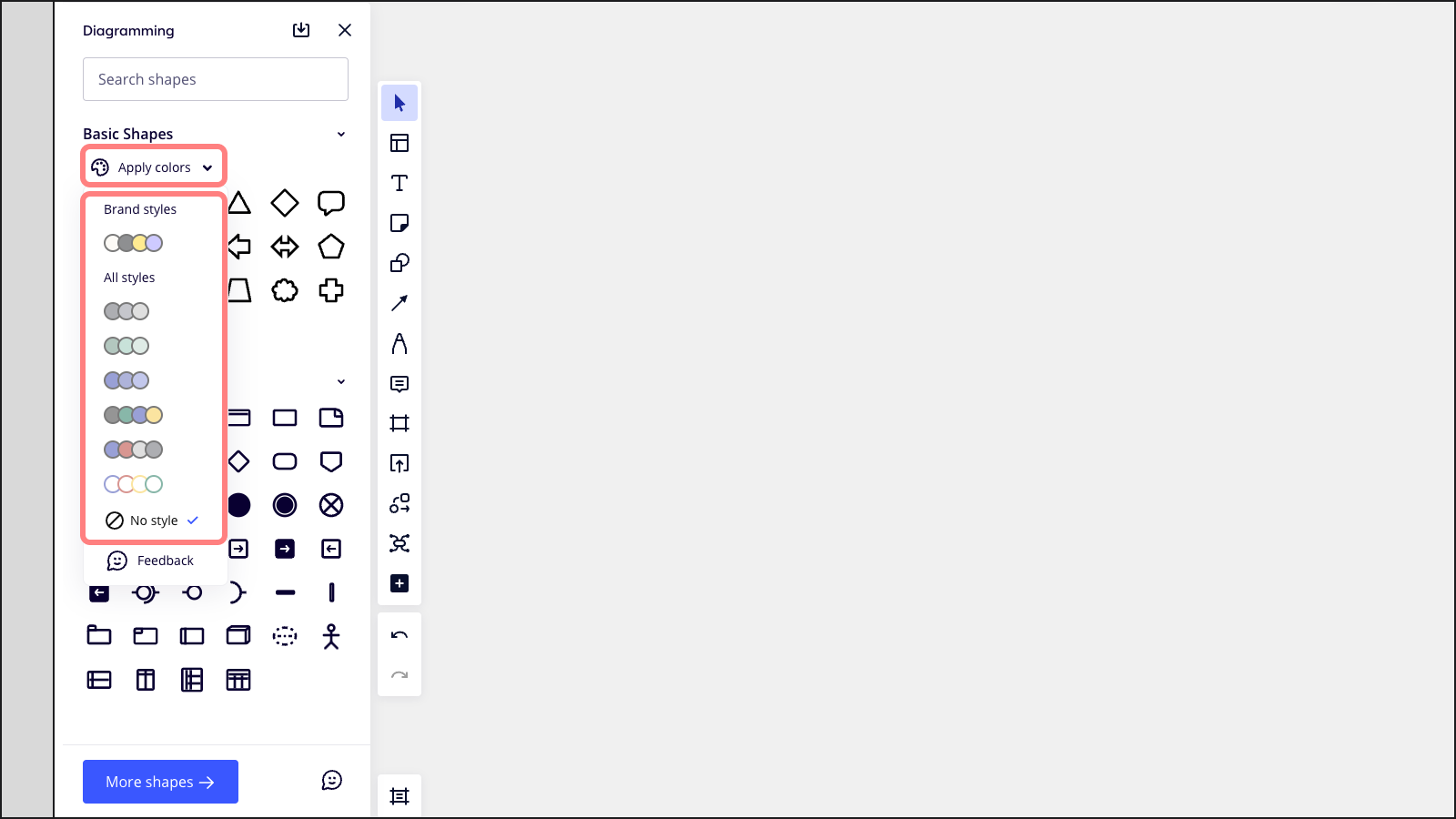

Appliquer des thèmes de diagramme pour un style cohérent

Pour créer des diagrammes visuellement attrayants et cohérents, vous pouvez choisir parmi plusieurs thèmes de diagrammes prédéfinis avant de commencer à les créer.

Vous pouvez trouver les thèmes de diagrammes dans le panneau de diagramme (Formes > Toutes les formes). Les thèmes se trouvent juste au-dessus de vos packs de formes. Sélectionner un thème au début de votre processus de création de diagrammes peut vous faire gagner un temps considérable sur le style manuel par la suite.

💡 Pour un aspect entièrement personnalisé, vous pouvez créer des diagrammes en utilisant le style de votre marque (disponible sur les forfaits applicables) pour des présentations et des tableaux d'aspect professionnel.

✏️ Les thèmes de diagrammes sont actuellement disponibles pour les formes de base et les formes de diagrammes de flux.

Sélectionner un thème de diagramme depuis le panneau Diagrammes

Organisez des diagrammes avec des couloirs

Les couloirs aident à diviser les diagrammes en zones logiques, ce qui est essentiel pour visualiser des informations complexes et concevoir avec clarté et responsabilité. Ils sont couramment utilisés dans les diagrammes de flux, les diagrammes BPMN et les diagrammes UML pour montrer les interdépendances, les connexions et les transferts entre les différentes files (représentant rôles, départements ou étapes). L’ajout de couloirs peut améliorer l’efficacité des processus en vous aidant à identifier les gaspillages et les inefficacités.

Les couloirs sont inclus dans les lots de formes Diagramme de flux, BPMN et UML. Pour ajouter des couloirs :

1. Ouvrez le panneau de Diagrammes en sélectionnant Formes > Toutes les formes.
2. Assurez-vous que le pack de formes Diagramme de flux, BPMN ou UML est activé.
3. Trouvez les objets de couloir (verticaux, horizontaux ou Pools pour regrouper plusieurs couloirs) dans le pack de formes respectif.
4. Faites glisser et déposez un objet couloir sur votre tableau pour commencer.

Survolez les couloirs de votre tableau pour trouver les points de contrôle. Celles-ci vous permettent d'ajouter plus de voies, de les redimensionner ou de les déplacer.

⚠️ Le contenu placé dans les couloirs ne peut actuellement pas être verrouillé, aligné à l'aide des outils d'alignement standard pour plusieurs objets, ou groupé avec d'autres objets en dehors du couloir.

Travailler avec les couloirs Miro

Ajouter des annotations avec des Légendes

Utilisez les bulles pour annoter vos diagrammes et attirer l'attention sur des informations importantes sans encombrer le visuel principal. Pour ajouter des légendes :

1. Ouvrez le panneau de diagrammes en sélectionnant Formes > Toutes les formes.
2. Assurez-vous que le pack de formes Callouts est activé.
3. Faites glisser et déposez une forme d'appel sur votre tableau.

Ajout de légendes à un diagramme

Les bulles sont disponibles en trois formes différentes : une bulle standard, une bulle de dialogue et des parenthèses. Vous pouvez connecter la queue d'une bulle à un objet sur le tableau; cela la verrouillera, donc si vous déplacez soit l'objet soit la bulle, la queue reste connectée.

Différents types d'encadrés connectés à des formes

Créer des Diagrammes entité-association (ERD)

Disponible pour : les forfaits Business, Enterprise et Education

L'outil de modélisation des relations d'entités de Miro vous permet de visualiser des modèles de données de haut niveau à l'aide de trois concepts fondamentaux : les entités, les attributs et les relations. Ceci est particulièrement utile pour la conception de bases de données et l'architecture système.

Les caractéristiques principales lors de la création de DER incluent :

• Appliquer des couleurs alternées aux attributs au sein des entités pour une meilleure lisibilité.
• Les entités peuvent être configurées avec des colonnes simples, doubles ou triples pour représenter différents types d’informations.
• Ajoutez facilement des lignes (attributs) à une entité à l'aide du + qui apparaît ou via le panneau flottant au-dessus ou en dessous de l'entité.

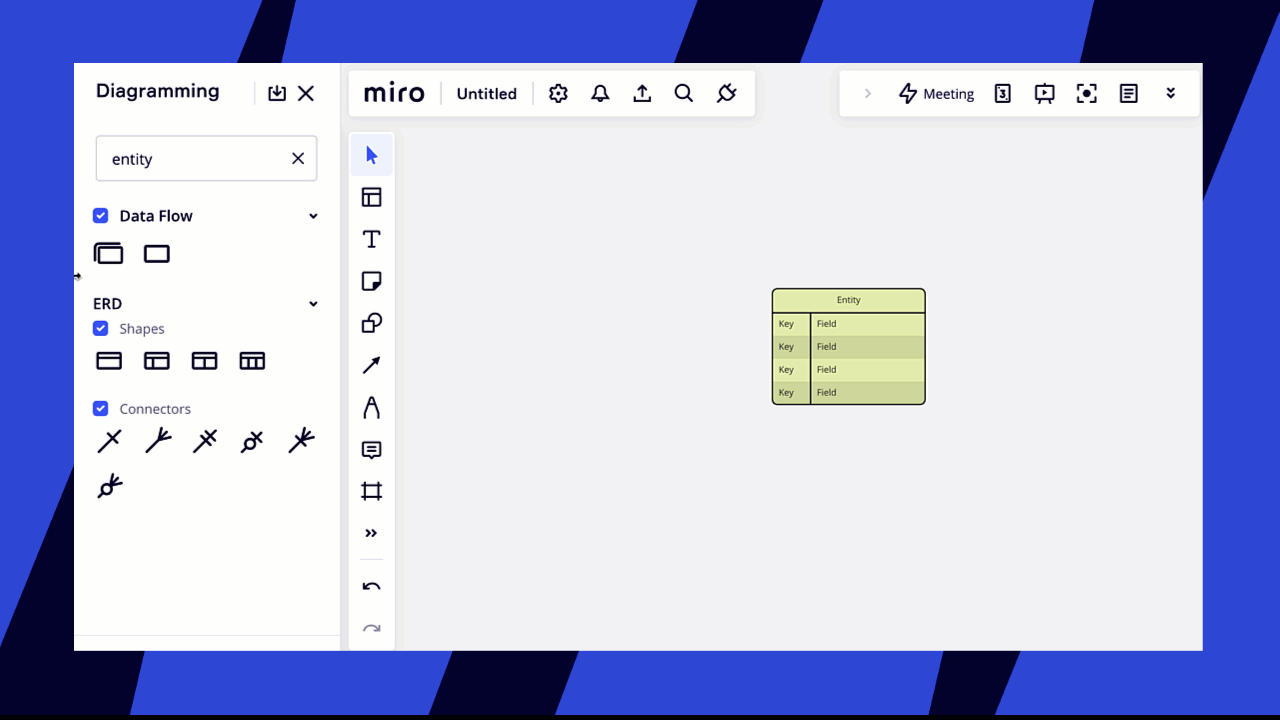

  Ajout et modification d’entités dans un DER
• Connecter les cardinalités aux entités (formes) ou à des attributs spécifiques (lignes au sein de la forme).
• Les lignes de connexion utilisent automatiquement des notations de cardinalité lorsqu'elles travaillent avec des entités ERD.

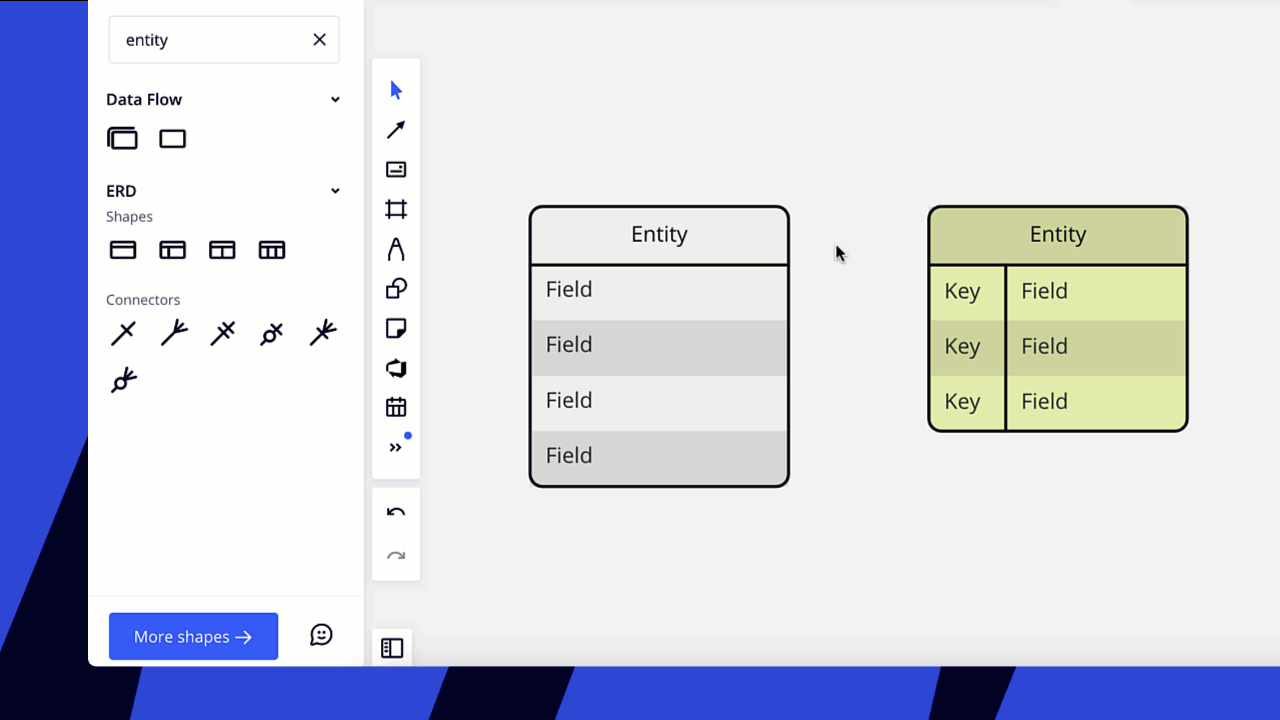

  Connexion des entités avec des notations de cardinalité

Utilisez les outils de création rapide de diagrammes

Miro propose plusieurs outils pour vous aider à créer, transformer et connecter des formes plus efficacement, accélérant ainsi le processus de création de diagrammes.

✏️ Les formes de base sont disponibles pour tous les utilisateurs. L'accès aux packs de formes de diagrammes spécialisés est disponible sur les forfaits Business, Enterprise et Education.

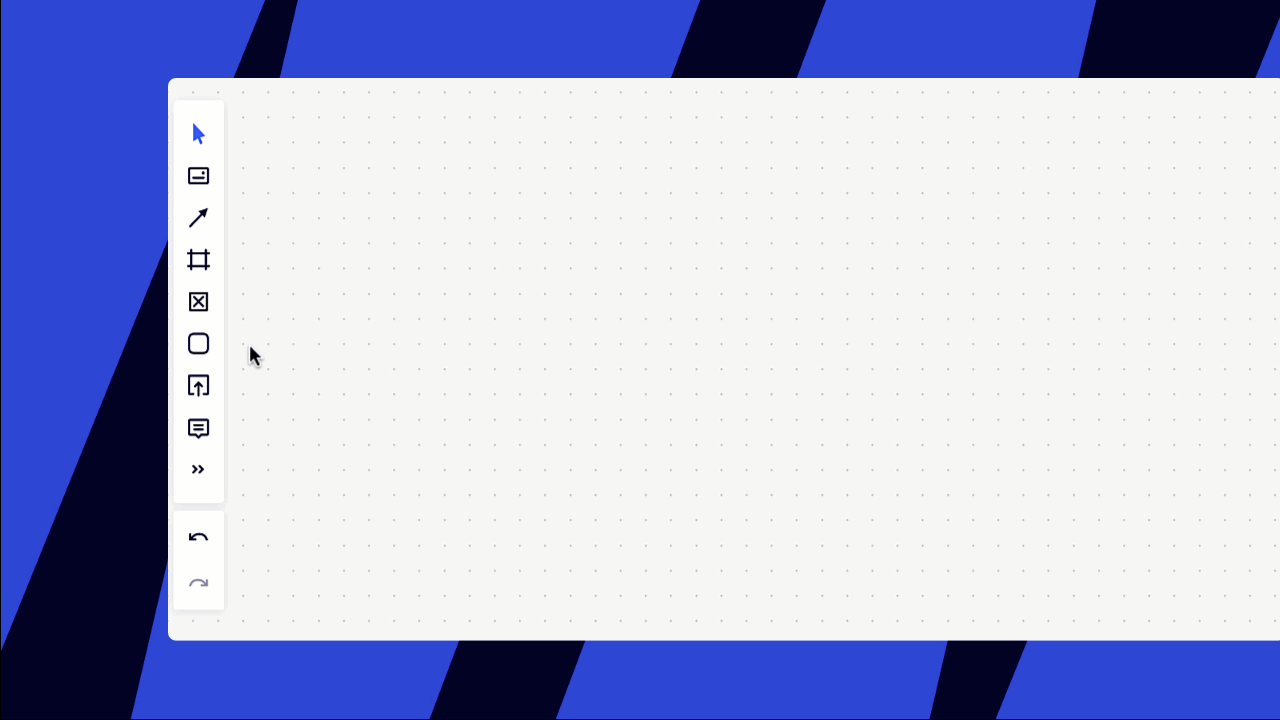

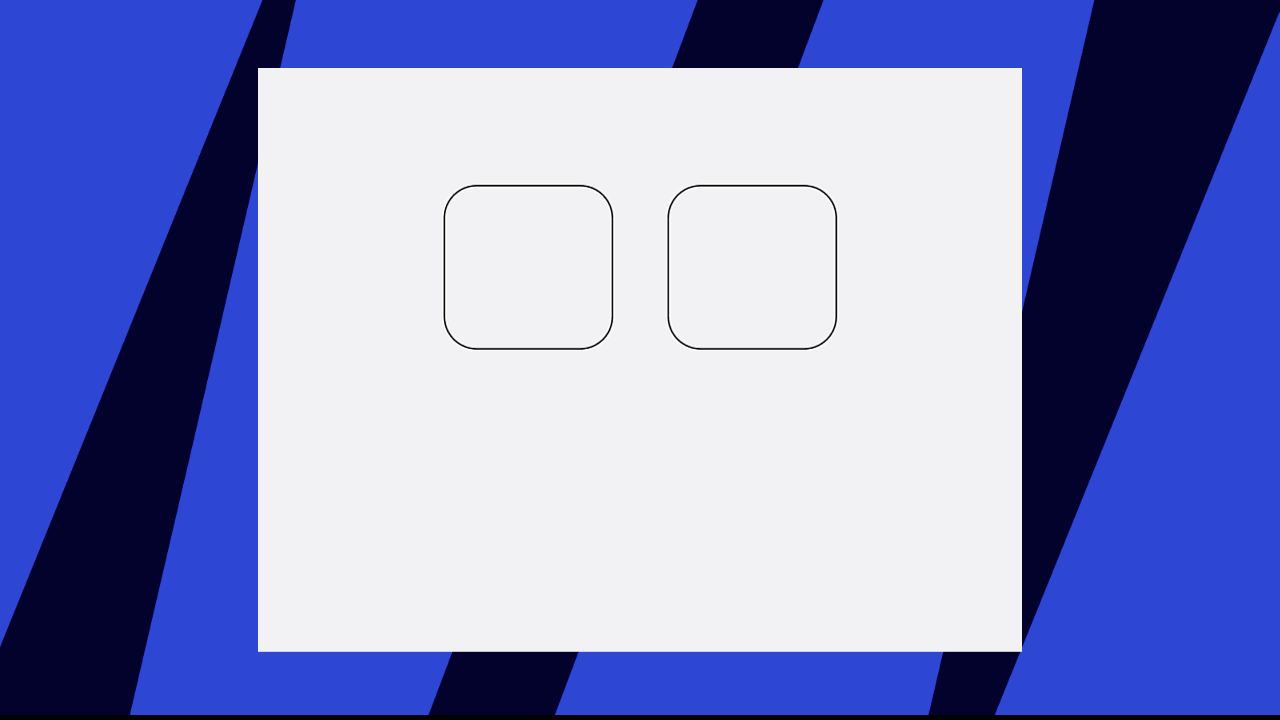

Créer et connecter des formes rapidement :

1. Sélectionnez l'icône de forme dans la barre d'outils de gauche.
2. Choisissez n’importe quelle forme et ajoutez-la à votre tableau en cliquant ou en la faisant glisser.
3. Pour dupliquer une forme existante, sélectionnez-la et appuyez sur Entrée.
4. Sinon, passez la souris sur un point bleu qui apparaît sur les côtés d'une forme sélectionnée. Cela vous montrera où une nouvelle forme ou une ligne de connexion peut être créée rapidement. Cliquez sur le point pour ajouter la ligne suggérée ou une nouvelle forme.
5. Si vous souhaitez connecter une forme à un autre objet existant qui n'est pas automatiquement suggéré, cliquez et faites glisser le point bleu, puis tracez la ligne de connexion vers l'objet cible comme d'habitude.

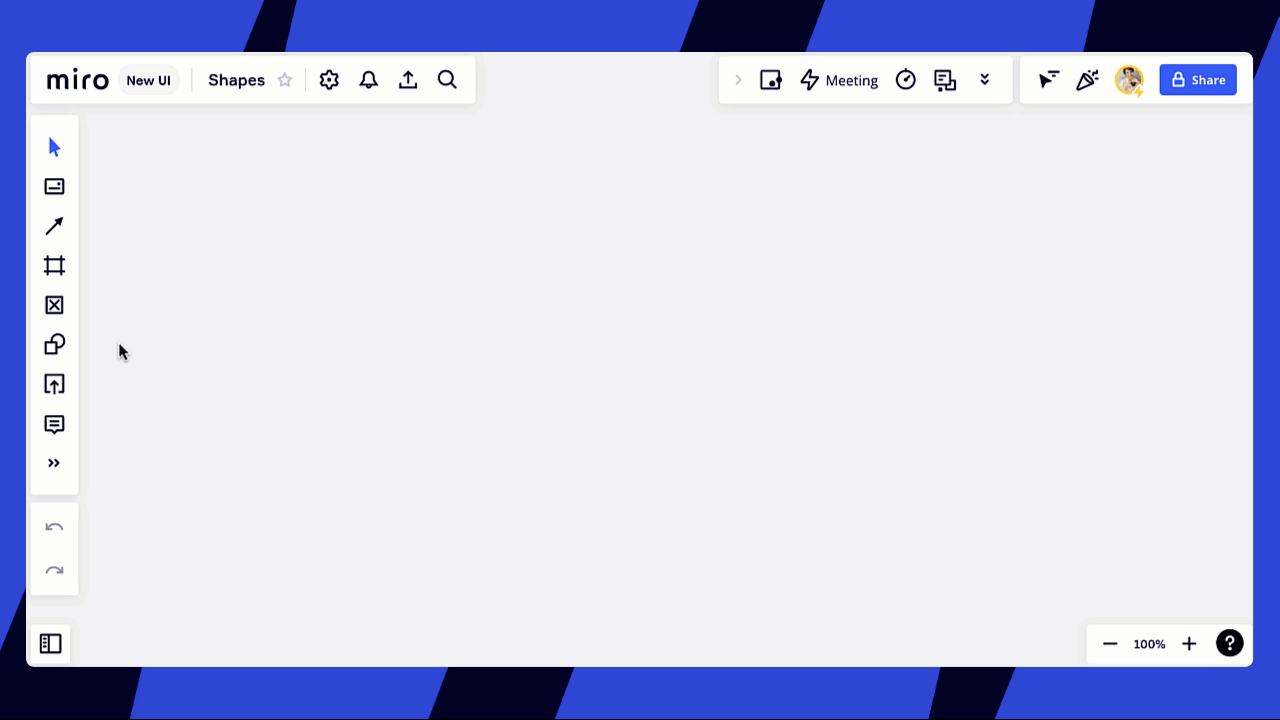

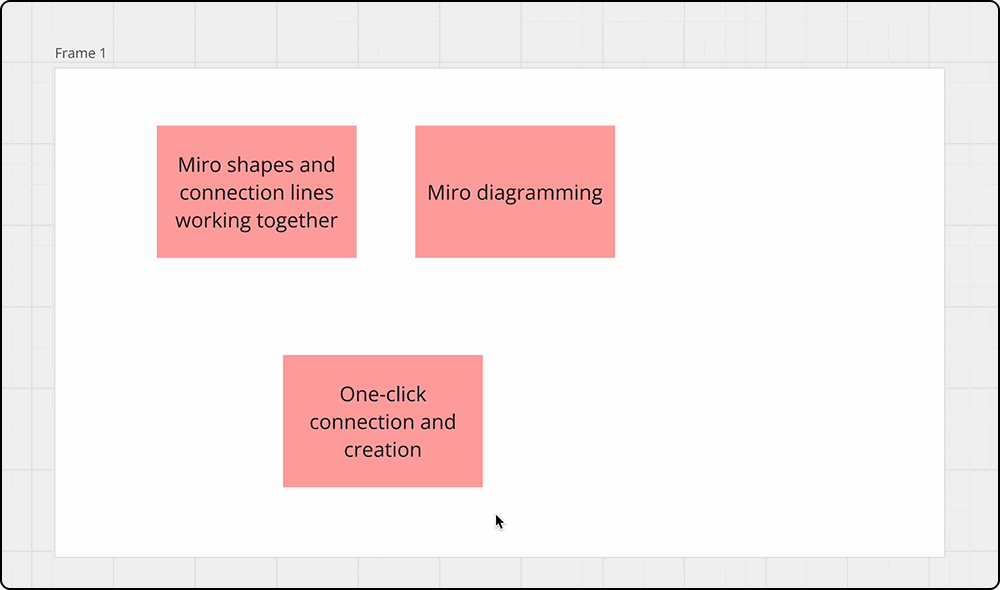

Création et connexion en un clic de formes dans Miro

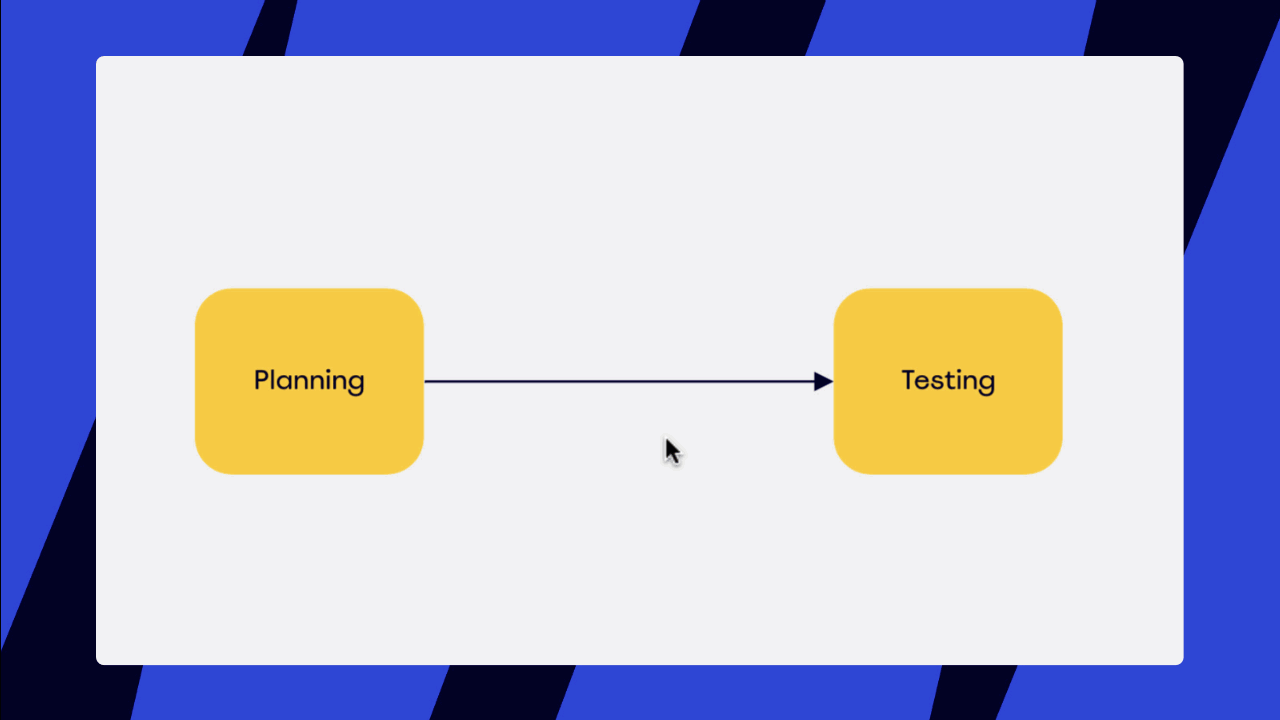

Insérer une forme entre deux formes connectées :

Si vous devez ajouter une étape ou plus d'informations dans un flux existant, vous pouvez facilement insérer une forme sur une ligne de connexion.

1. Cliquez sur la ligne de connexion entre deux formes.
2. Cliquez sur l’icône Insérer une forme (elle ressemble à une petite forme avec des signes plus) dans la barre d’outils des objets qui apparaît.
3. Choisissez le type d'objet que vous souhaitez insérer dans le menu déroulant.

Notez qu’il doit y avoir suffisamment d’espace sur la ligne de connexion entre les deux objets connectés pour que l’option d’insertion de forme soit disponible.

Insérer un objet entre deux formes connectées

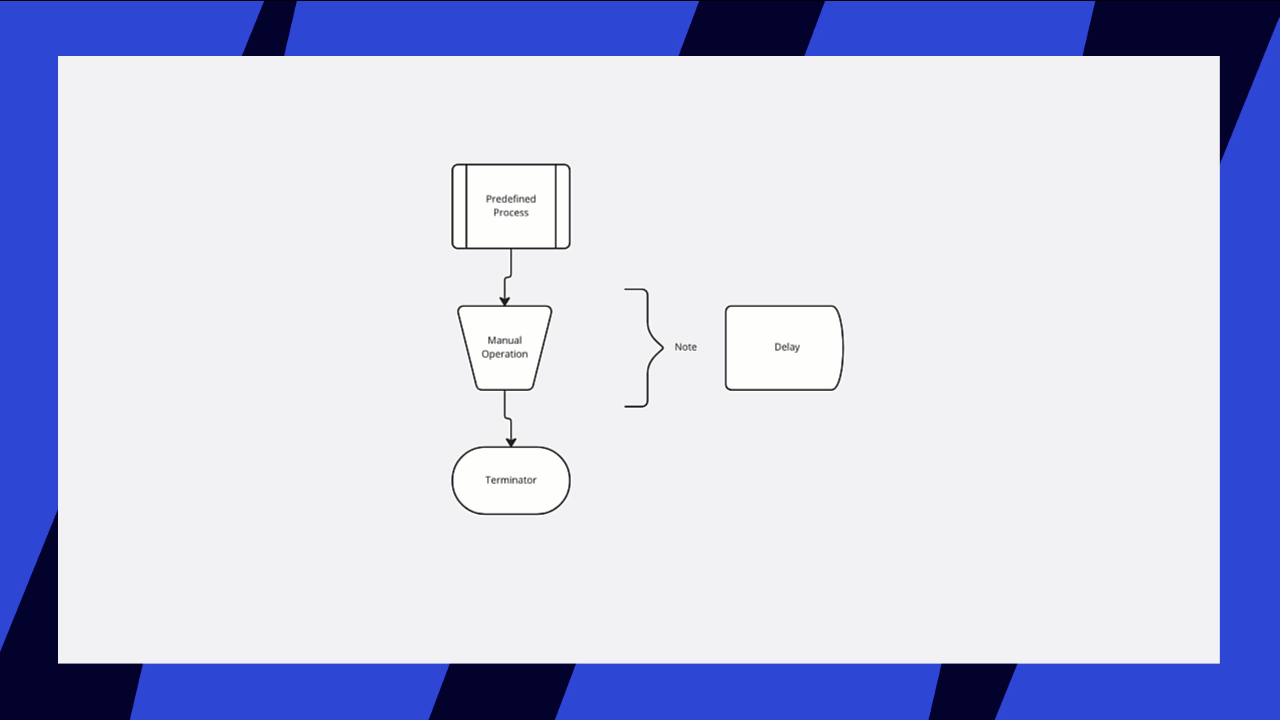

Changez facilement de type d’objet :

Vous pouvez instantanément changer le type d'un objet sur votre tableau en utilisant la fonction Changer le type. Cela vous permet de transformer un objet (par exemple, un pense-bête, une zone de texte, ou une carte) en un autre type d'objet (comme une forme de vos packs de diagrammes) tout en préservant son contenu et ses connexions lorsque cela est possible.

1. Cliquez sur l'objet dans le tableau que vous souhaitez transformer.
2. Cliquez sur l’icône changement de type dans le menu contextuel de l'objet.
3. Sélectionnez ou recherchez un nouveau type d'objet dans le menu déroulant.

La fonction Changer de type est disponible pour les formes de base et pour les lots de formes de diagrammes.

Chercher et transformer un objet en un type différent à l'aide du menu Changer de type

Utilisez les dimensions de l’objet pour une précision optimale

Les dimensions de l'objet vous aident à créer des diagrammes professionnels plus rapidement et avec plus de précision, en vous permettant de créer des objets de même taille de manière cohérente sur votre tableau.

Cette fonctionnalité fonctionne avec tous les objets Miro sauf pour les lignes.

Comment activer les dimensions de l’objet :

1. Cliquez sur le menu à trois points () dans le coin supérieur gauche de votre tableau.
2. Accédez à Afficher > Dimensions de l'objet.
3. Basculer Dimensions de l'objet.

Comment utiliser les dimensions de l’objet :

Une fois activé, lorsque vous créez de nouveaux objets ou redimensionnez des objets existants, vous verrez un rectangle bleu affichant la largeur et la hauteur de l'objet en pixels. Des lignes directrices bleues apparaîtront également pour vous aider à aligner l'objet actuel avec d'autres objets sur votre tableau lorsque leurs dimensions correspondent.

Travailler avec les dimensions des objets pour redimensionner et aligner les formes

Personnaliser l'affichage de la grille d'arrière-plan

Vous pouvez changer la vue grille de votre tableau pour vous aider à créer et aligner le contenu avec plus de précision.

1. Cliquez sur le menu à trois points () dans le coin supérieur gauche de votre tableau.
2. Naviguez jusqu’à Consulter > Grille.
3. Choisissez parmi trois options : Aucun (pas de grille), Grille lignée ou Grille pointillée.

Sélection d'une vue de quadrillage d'arrière-plan dans les paramètres du tableau

La Grille lignée permet une navigation et un alignement plus faciles grâce à de petits carrés. Les grilles ligne et pointillée permettent d’accrocher des objets à la grille.

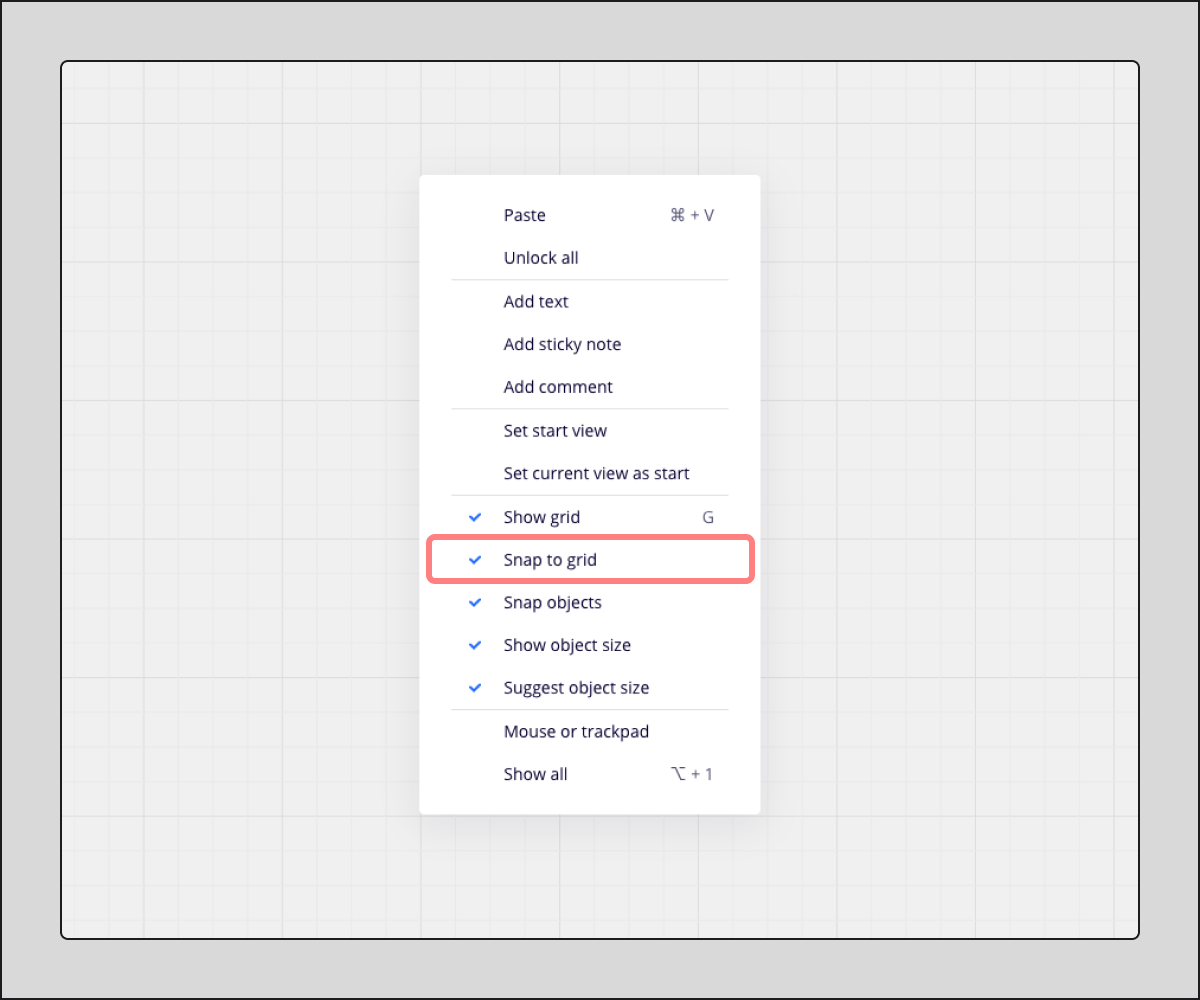

Utiliser le quadrillage

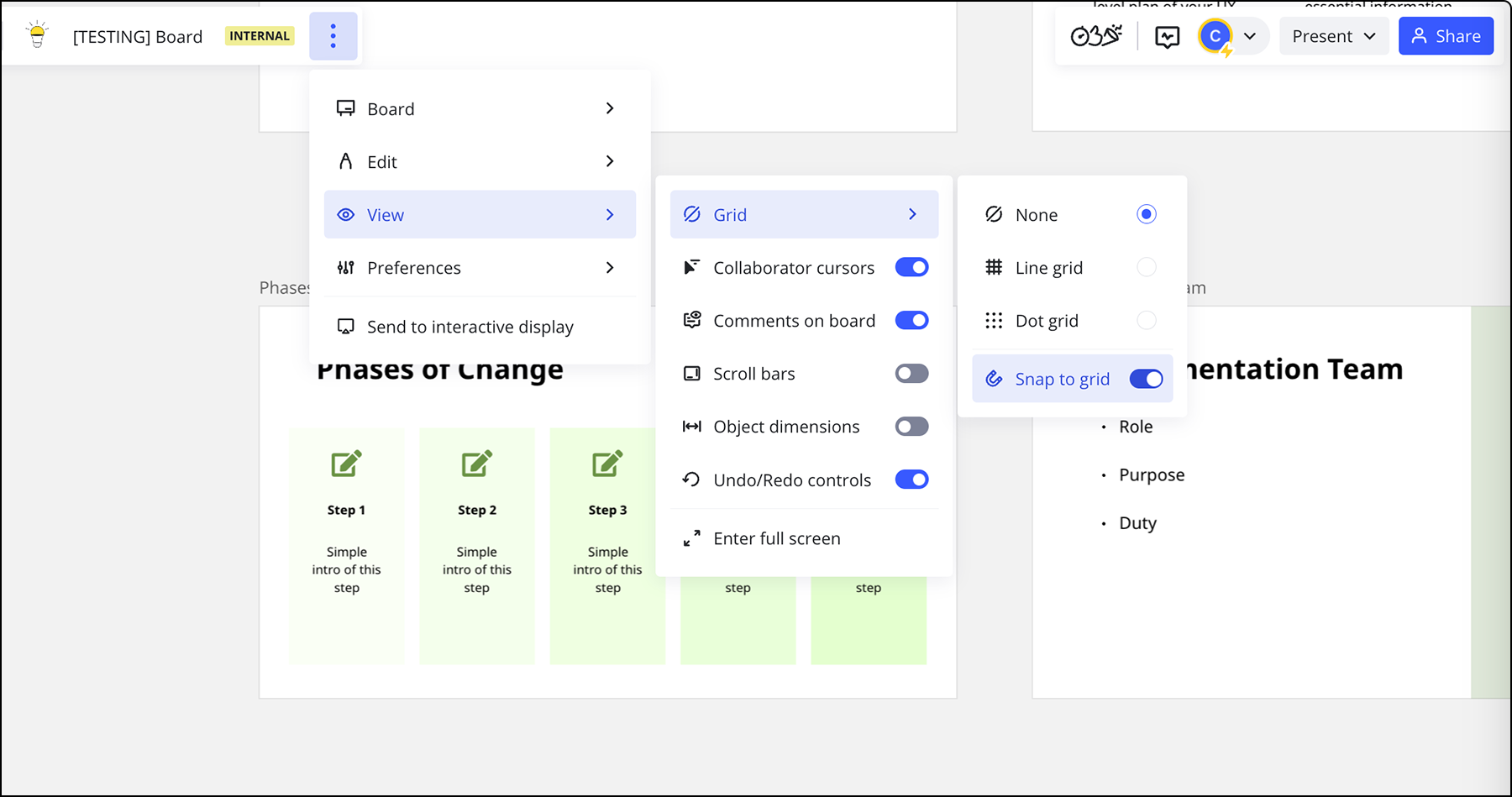

Lorsque l'affichage de la grille (Ligne ou Point) est activé, vous pouvez également activer l'accrochage à la grille. Pour ce faire :

1. Faites un clic droit sur une zone vide du canevas.
2. Activer/désactiver l’option Aligner sur la grille dans le menu contextuel.

Activation/désactivation de l’ajustement à la grille depuis le menu contextuel du canevas

Lorsque l'alignement sur la grille est actif, les objets que vous ajoutez ou déplacez sur le tableau seront automatiquement alignés sur les lignes ou points de la grille les plus proches, vous aidant à les aligner avec précision.

Accrochage des objets aux lignes de la grille

Pour désactiver temporairement l'accrochage à la grille lors du déplacement d'un objet, maintenez la touche Cmd (sur macOS) ou Ctrl (sur Windows) enfoncée.

Utiliser les guides intelligents pour l'alignement

Les repères intelligents vous aident à aligner les objets avec d'autres objets sur le tableau et à maintenir un espacement égal.

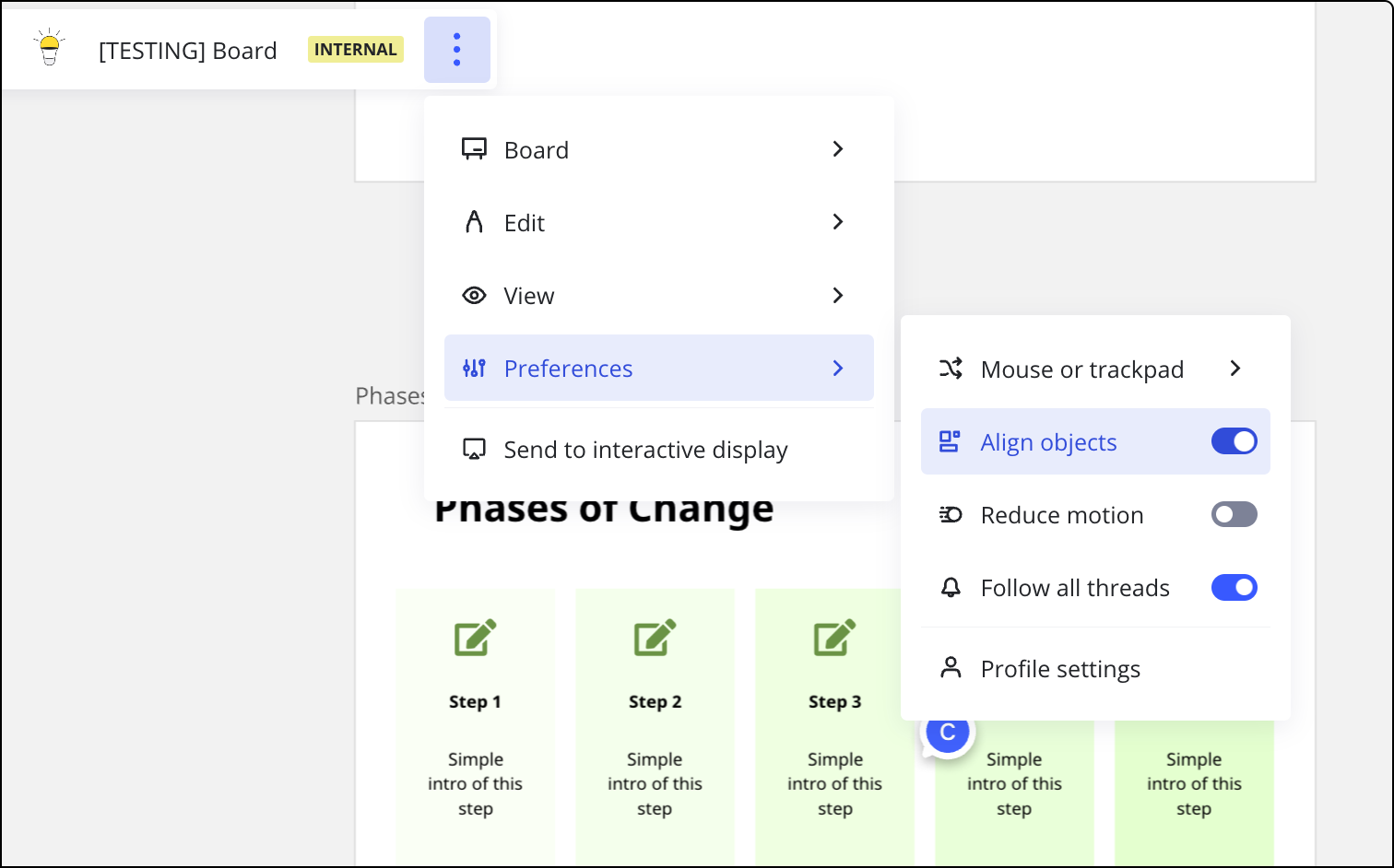

1. Cliquez sur le menu à trois points () dans le coin supérieur gauche.
2. Naviguez vers Préférences.
3. Assurez-vous que Aligner les objets est activé.

Activation des guides intelligents (Aligner les objets) dans Préférences

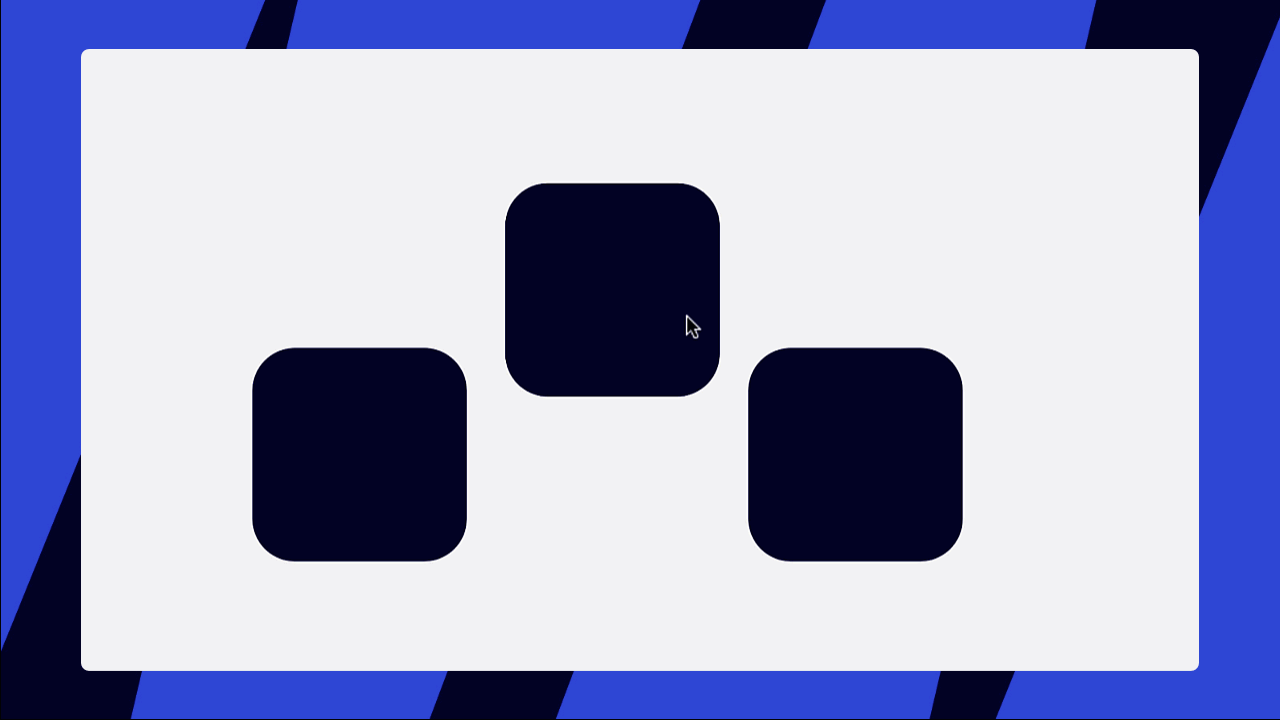

Lorsque vous placez ou déplacez un objet sur le tableau, des lignes de repère intelligentes bleues apparaissent, suggérant des alignements (verticaux ou horizontaux) avec d'autres objets et indiquant un espacement égal.

Guides intelligents montrant des suggestions d'alignement et d'espacement

Personnalisez vos éléments de diagramme

Vous disposez d'options étendues pour personnaliser l'apparence de vos diagrammes. Vous pouvez changer la couleur de remplissage, la couleur de bordure, l'opacité et la mise en forme du texte d'une forme. Pour les lignes de connexion, vous pouvez configurer leur type (par exemple, droit, coude, courbé), leur couleur, leur épaisseur et ajouter des étiquettes de texte.

N'oubliez pas que vous pouvez également intégrer des cartes et des pense-bêtes dans vos diagrammes. Vous pouvez facilement convertir ces objets en formes (et vice versa) tout en conservant souvent leur style et contenu.

Vous pouvez sélectionner plusieurs éléments sur le tableau pour les personnaliser simultanément. En savoir plus sur comment sélectionner et déplacer plusieurs objets.

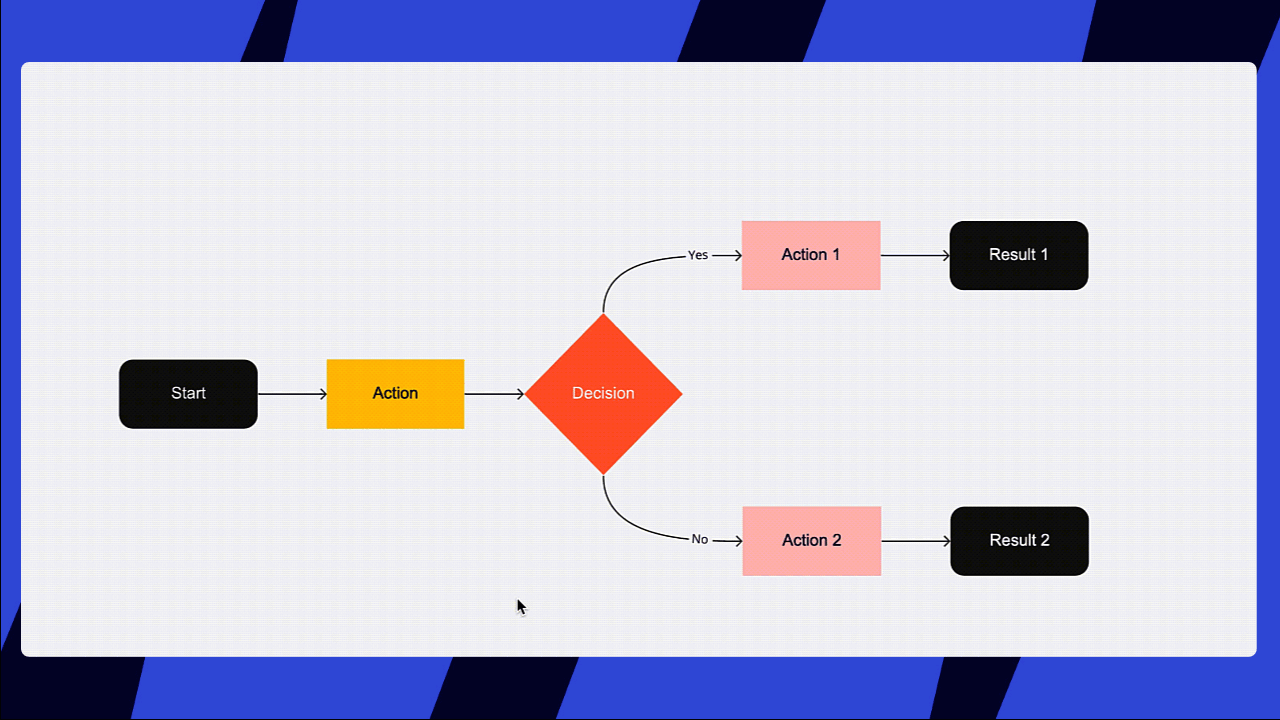

Modifier le style d’un diagramme de flux dans Miro

💡 Pour une meilleure expérience de diagramme sur les tablettes, essayez d'utiliser le dessin intelligent, qui convertit automatiquement vos croquis à main levée en formes Miro claires.

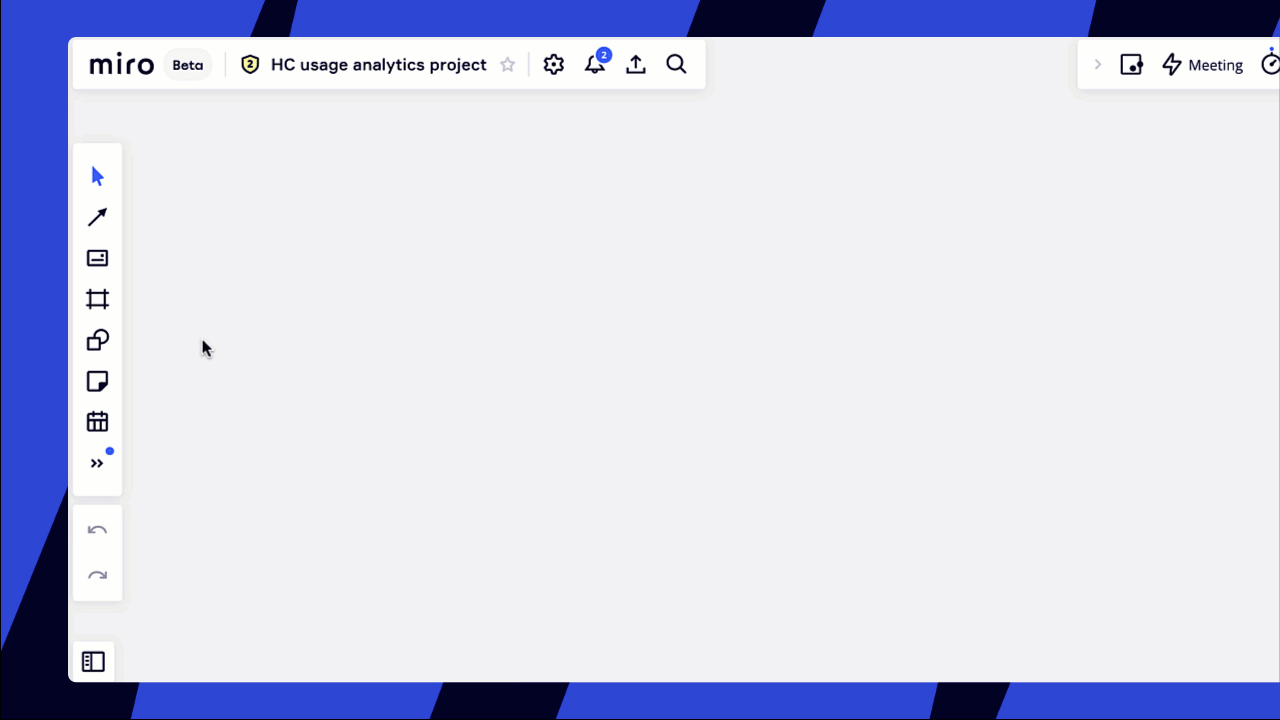

Créer des cartes mentales

Miro propose un outil dédié de carte mentale pour vous aider à exprimer vos idées, cartographier vos flux et organiser des sessions de brainstorming. Commencez par un concept central et créez facilement des branches et des nœuds enfants. Vous pouvez choisir entre des dispositions verticales ou horizontales pour votre carte mentale.

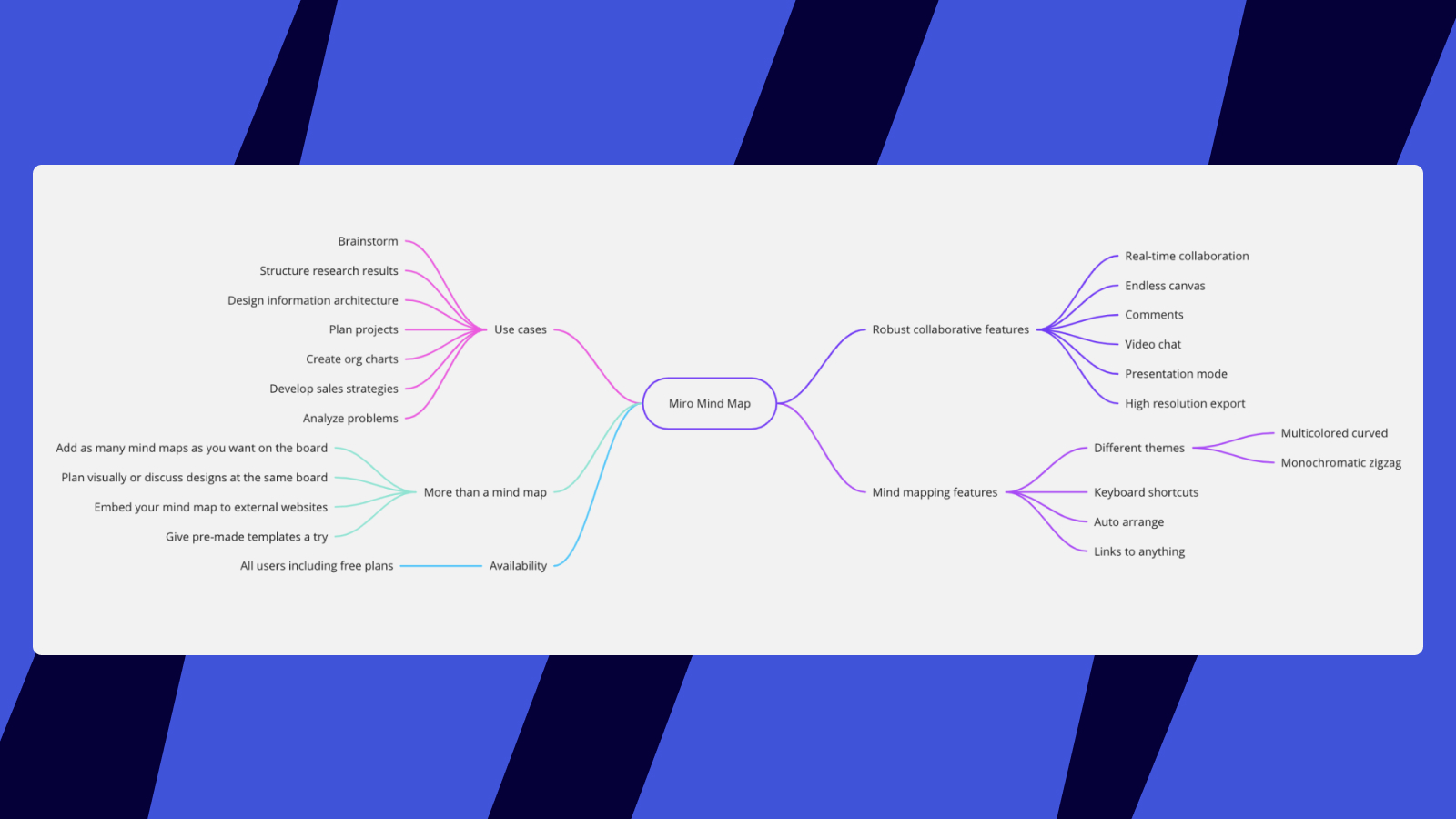

Exemple de carte mentale Miro

Avec l'outil Carte mentale, vous pouvez changer la position des nœuds enfants, les aligner en un clic, personnaliser la couleur et le style de votre carte mentale, réaffecter les nœuds et lier les dépendances. En savoir plus sur les cartes mentales de Miro.

Développer des cartes de user story

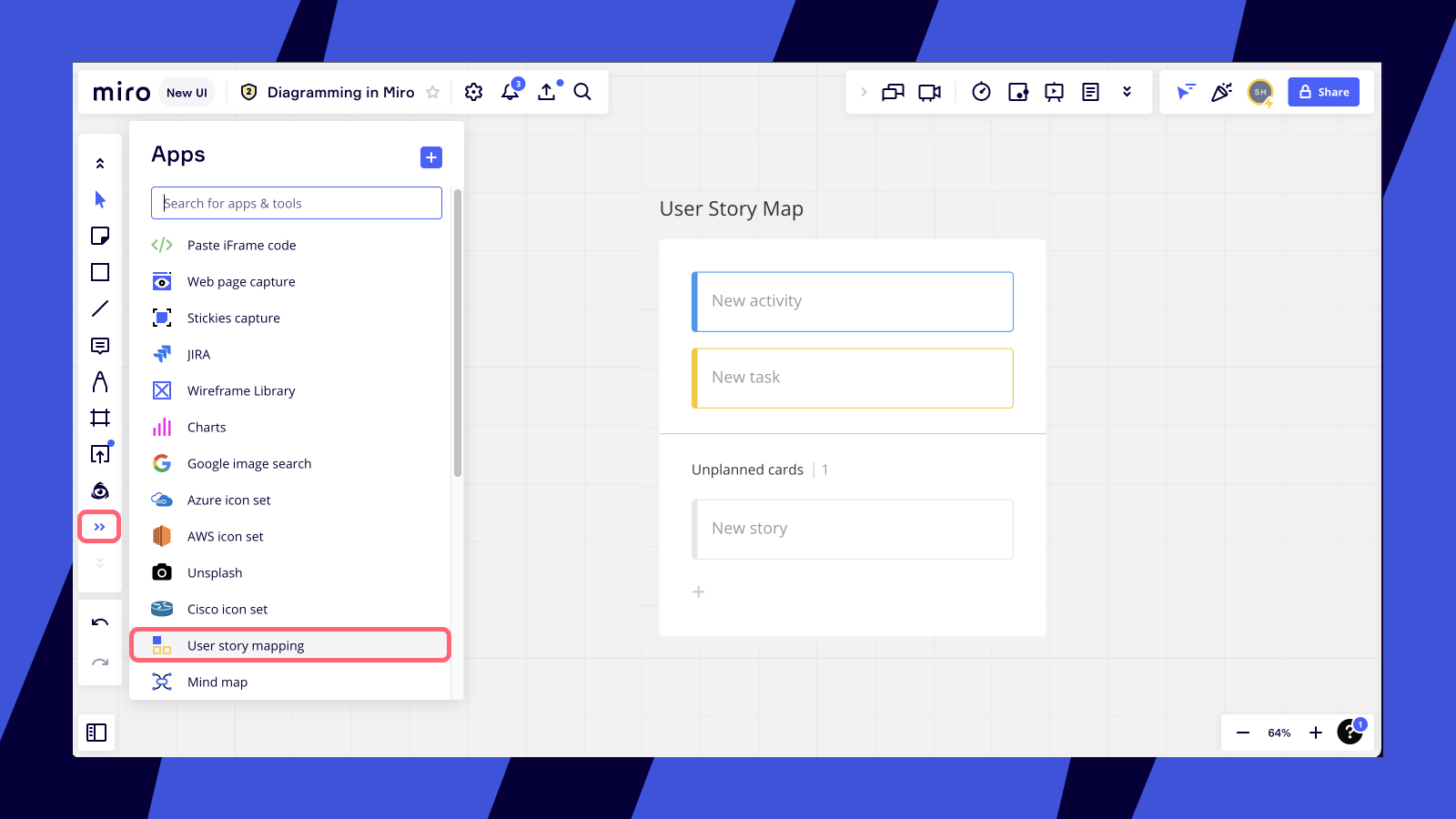

Le cadre interactif User Story Map dans Miro offre un moyen efficace d'ajouter et d'organiser rapidement des user stories. Vous pouvez commencer avec quelques cartes et développer facilement votre carte de récits utilisateurs en utilisant des contrôles et des raccourcis intuitifs. En savoir plus sur la cartographie des user stories dans Miro.

Exemple de carte de récit utilisateur dans Miro

Utilisez des modèles préconçus

Lancez votre processus de création de diagrammes avec la vaste bibliothèque de modèles de Miro. Vous trouverez de nombreux modèles professionnels conçus pour divers cas d'utilisation, y compris les cartes de parcours client, les wireframes, les organigrammes, les diagrammes de flux, et bien plus encore. Vous pouvez accéder à la bibliothèque depuis votre tableau Miro (via le bouton "Modèles" dans la barre d'outils), depuis votre tableau de bord, ou directement sur la page des modèles Miro. Vous pouvez choisir d'utiliser un modèle prérempli comme point de départ ou de commencer par une version vierge de la structure du modèle.

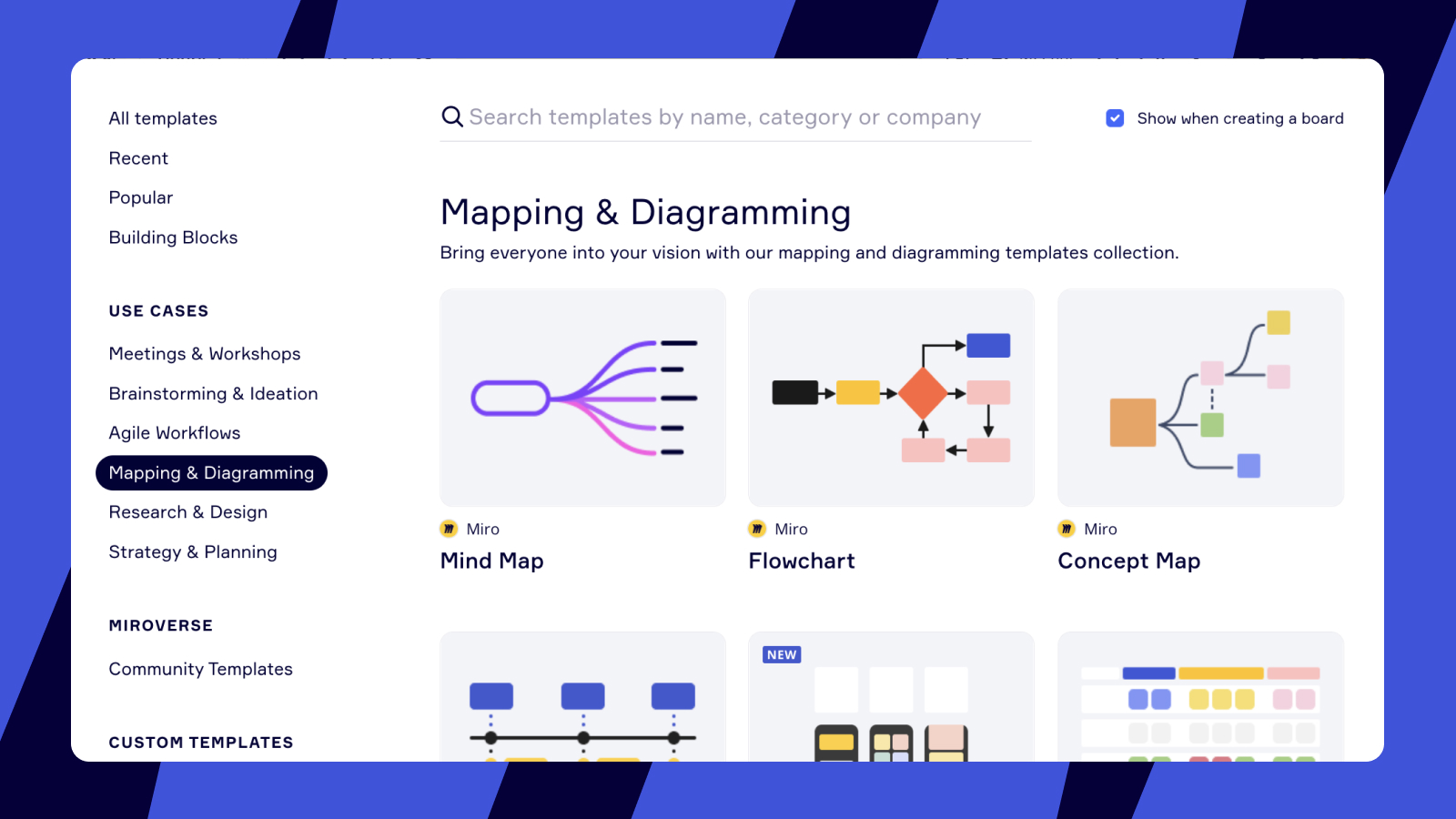

Explorer les modèles de cartographie et de diagrammes dans la bibliothèque de modèles Miro

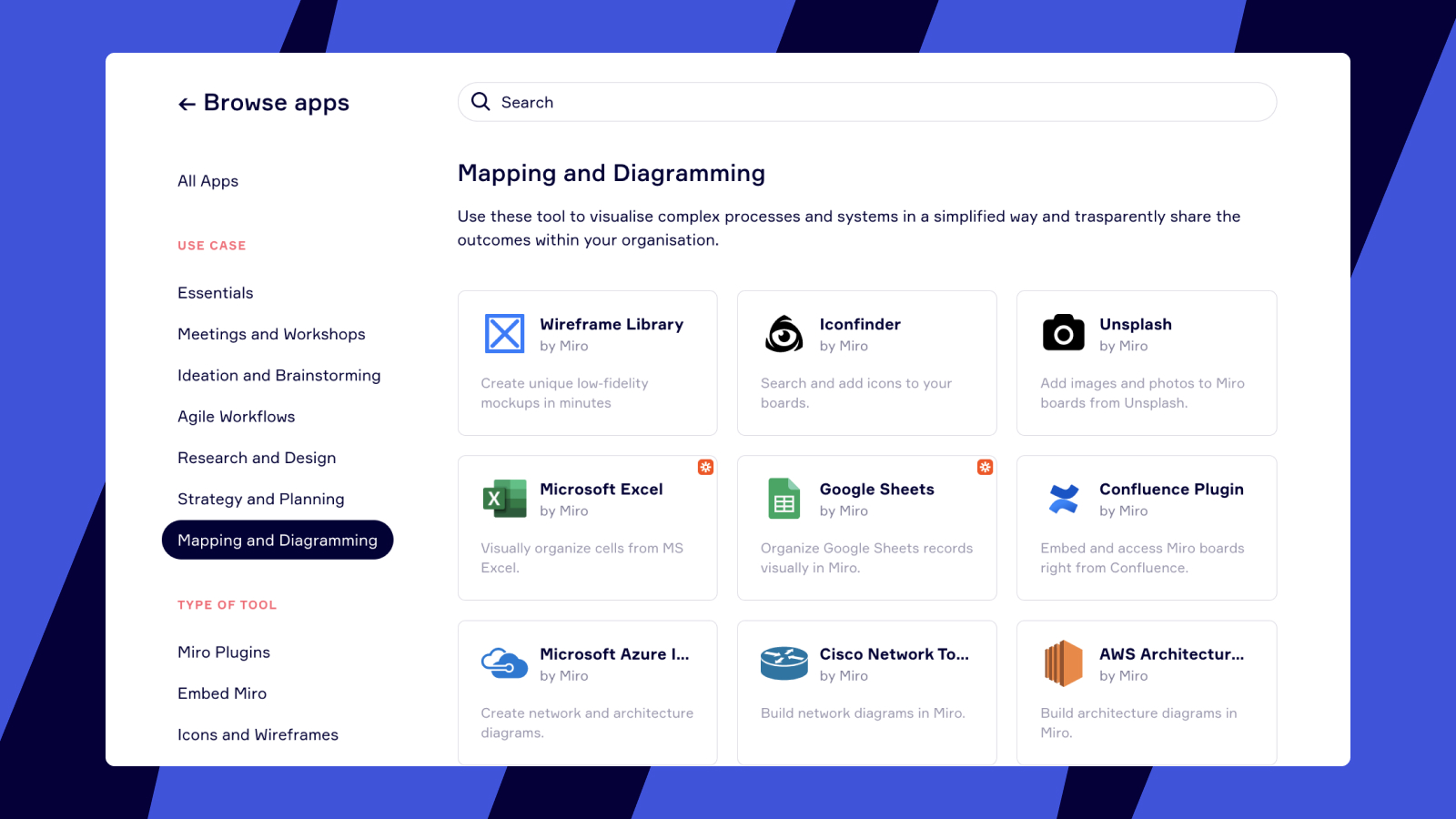

Exploiter les applications et les intégrations

Améliorez vos capacités de cartographie et de création de diagrammes en explorant les intégrations de Miro avec d'autres services. Ouvrez le Marketplace de Miro et filtrez par le cas d’utilisation "cartographie et diagrammes" à gauche pour découvrir les applications pertinentes.

Catégorie applications de cartographie & diagrammes dans le Marketplace de Miro

Voici quelques applications qui peuvent enrichir votre expérience de création de diagrammes :

• Bases de données d’icônes : Les applications comme Iconfinder et Unsplash vous permettent de rechercher facilement et d'ajouter des icônes et des images pour visualiser vos diagrammes techniques sans quitter Miro. Notez que d'autres packages d'icônes sont également disponibles directement dans la bibliothèque de formes de Miro.
• Clusterizer par Refractive Strategy : Cette application vous aide à organiser vos pense-bêtes et cartes étiquetés en créant automatiquement des diagrammes à partir de ceux-ci. Sélectionnez un groupe d'éléments étiquetés, ouvrez Clusterizer et cliquez sur Build. L’application créera des répliques de vos éléments connectées par des lignes. En savoir plus sur Clusterizer.
• Wireframes : Miro possède sa propre bibliothèque de wireframes qui comprend environ 60 éléments d’interface utilisateur et une variété d’icônes interactives. Vous pouvez facilement modifier le style et le type de ces éléments et les lier à d'autres objets sur votre tableau.
• Intégrations pour la gestion de tâches : Si vos diagrammes impliquent des tâches ou des tickets, les intégrations de Miro avec les Jira Cards, Asana Cards et Azure Cards peuvent être bénéfiques. Importez des tâches et des tickets directement sur vos tableaux en tant que cartes interactives pour centraliser votre workflow dans Miro.
• Diagrammes (lien vers Marketplace) : Ce lien sur le Marketplace vous dirigera vers la bibliothèque et les outils de diagrammes natifs de Miro.
• Smart Diagrams par Appgami : Cette application propose une bibliothèque de modèles de diagrammes prédéfinis et personnalisables. En savoir plus sur Smart Diagrams.

Collaborez et optimisez vos diagrammes

Miro est conçu pour la collaboration. Vous pouvez partager vos tableaux Miro facilement par e-mail, en créant un lien public, ou en invitant des membres spécifiques de l'équipe ou du projet à collaborer en ligne en temps réel ou de manière asynchrone.

Une autre façon efficace de partager vos diagrammes est d'intégrer vos tableaux Miro dans d'autres plateformes comme Confluence, les tickets Jira, les canaux ou chats Microsoft Teams, ou les cartes Trello. Ceci permet aux utilisateurs, même ceux non inscrits sur Miro (en fonction des paramètres de partage), de consulter, commenter ou même modifier vos diagrammes directement au sein de ces applications.

Utilisez des commentaires et des pense-bêtes pour laisser des retours, poser des questions et initier des discussions directement sur le diagramme. Pour rester informé, configurez les intégrations avec Slack ou Microsoft Teams pour recevoir des notifications sur l'activité des tableaux via différents canaux.

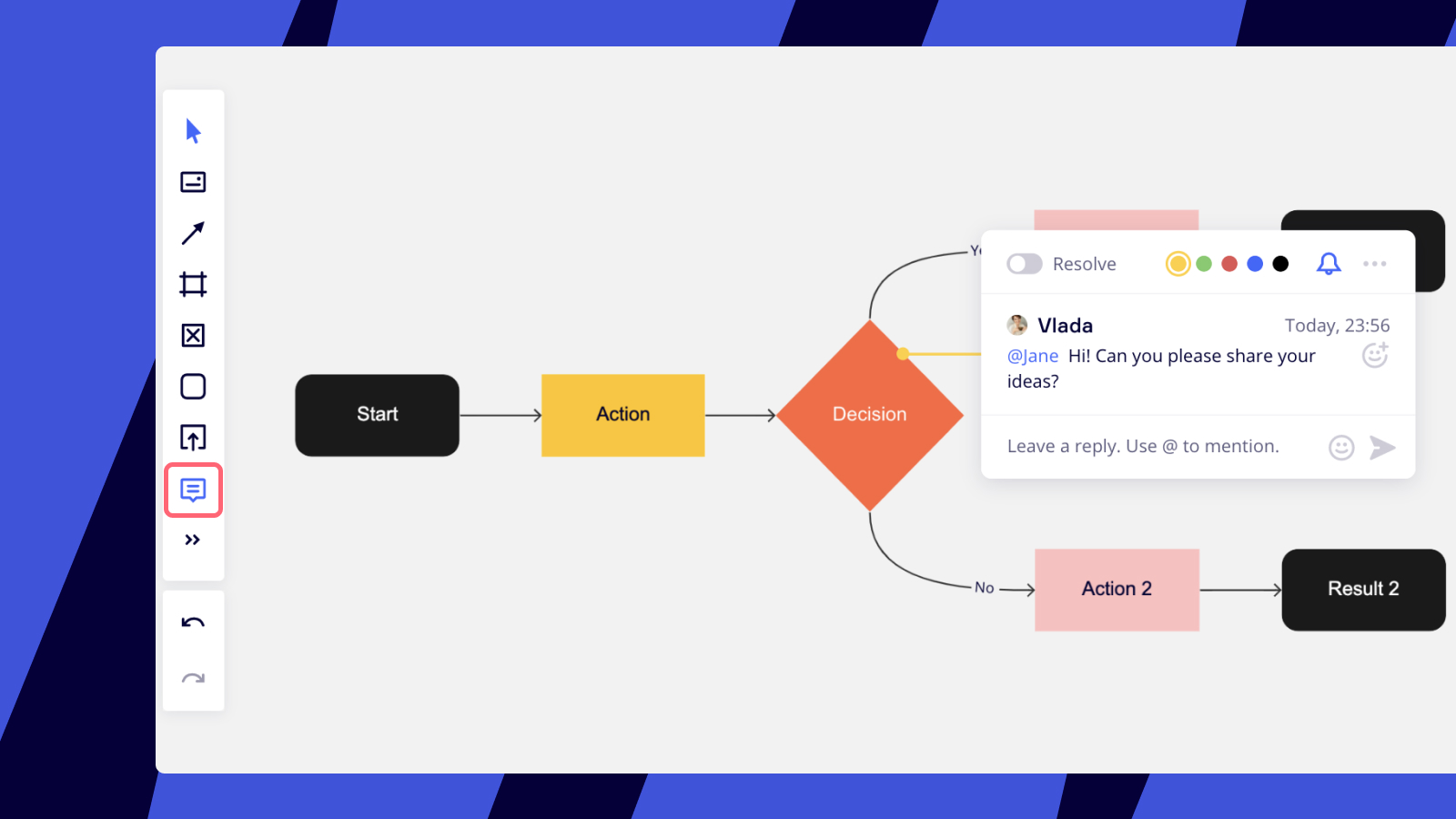

Utiliser les commentaires pour collaborer sur un tableau Miro

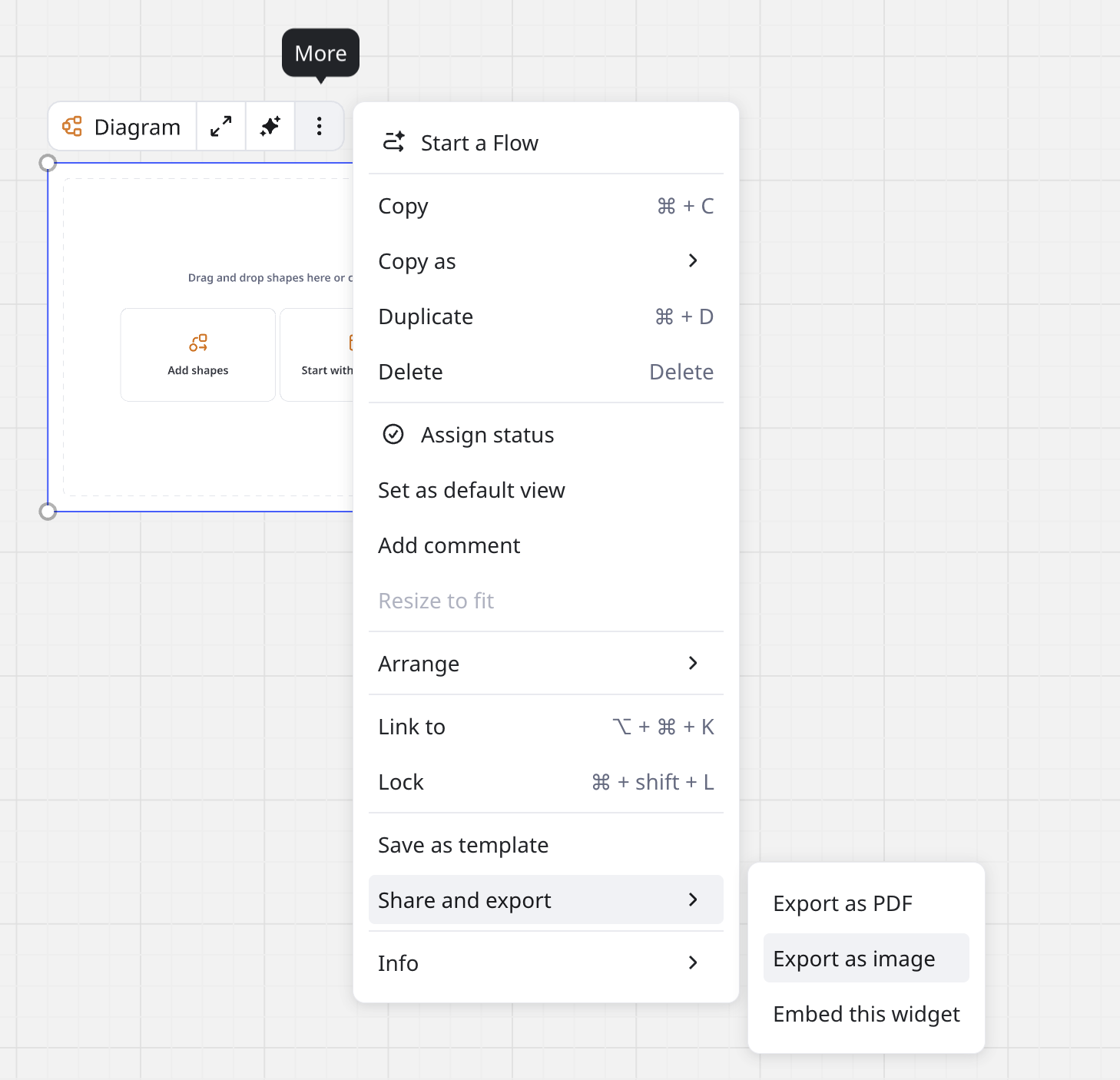

Exporter et présenter vos diagrammes

Lorsque votre diagramme est prêt, Miro propose plusieurs façons de le présenter et de le partager :

• Présentez directement dans Miro : Utilisez le mode présentation de Miro ou guidez simplement les collaborateurs en leur demandant de suivre votre vue sur le tableau. Survolez votre avatar et cliquez sur "Amener tout le monde vers moi" pour que les collaborateurs voient sur quoi vous travaillez. En savoir plus sur la présentation dans Miro.
• Exporter votre tableau : Vous pouvez exporter votre tableau ou certaines parties sélectionnées afin de partager votre travail avec des collègues ou des clients en dehors de Miro. Miro prend en charge divers formats d'exportation, y compris les images (JPG, PNG), PDF, CSV (pour certains types de contenus comme les tables ou les cartes), ou sous forme de fichier de sauvegarde de tableau Miro (fichier .RTB).

Options d’exportation de tableau disponibles dans Miro

Utilisez la navigation au clavier pour la cartographie et la création de diagrammes

Miro propose un ensemble complet de commandes clavier pour améliorer la navigation et l'interaction avec les widgets et les diagrammes sur un tableau. La navigation efficace est particulièrement cruciale pour les diagrammes complexes avec de nombreux éléments et connecteurs.

Commandes de navigation au clavier

Navigation linéaire (séquentielle)

Appuyez sur Tab pour passer à l'élément suivant sur le tableau ou sur Shift + Tab pour revenir à l'élément précédent de manière séquentielle.

Navigation spatiale (directionnelle)

Utilisez Cmd + touches fléchées (sur macOS) ou Ctrl + touches fléchées (sur Windows) pour déplacer le focus vers des éléments en fonction de leur disposition spatiale (haut, bas, gauche ou droite) par rapport à l'objet actuellement sélectionné.

Naviguez dans des diagrammes complexes avec la liste des connecteurs

De nombreux diagrammes sont constitués de réseaux de connecteurs complexes. Pour les utilisateurs qui s’appuient sur la navigation au clavier ou sur des technologies d’assistance, Miro fournit une liste organisée de tous les connecteurs liés à un objet sélectionné.

Accéder à la liste des connecteurs pour un objet sélectionné

• Sur macOS : Appuyez sur Cmd + . (Touche Commande et touche point).
• Sur Windows : Appuyez sur Ctrl + . (Touche Contrôle et touche point).

Ce raccourci affichera une liste de connecteurs associés à l'objet actuellement sélectionné, classés par catégories :

• Entrant : Connecteurs avec une flèche pointant vers l’objet sélectionné.
• Sortant : Connecteurs avec une flèche s’éloignant de l’objet sélectionné.
• Circulaire : Les connecteurs qui relient l'objet à lui-même.
• Si un connecteur a deux flèches (bidirectionnel), il apparaîtra à la fois dans les groupes Entrant et Sortant.

Naviguer dans la liste des connecteurs

• Appuyez sur Tab pour passer d'un groupe à l'autre parmi les groupes Entrant, Sortant et Circulaire dans la liste.
• Utilisez les touches flèche vers le haut et flèche vers le bas pour naviguer parmi les connecteurs individuels du groupe actuellement sélectionné.
• Appuyez sur Entrée pour déplacer le focus du clavier de la liste au connecteur effectivement sélectionné sur le tableau.
