Diagrammes Miro

Qui peut le faire : Tous les utilisateurs
Quels forfaits : Tous les forfaits
Quelles plateformes : Navigateur, application de bureau

Diagram est un Format dans Miro qui vous permet de visualiser des idées complexes et de faire un brainstorming. Avec un accès facile aux outils essentiels tels que Miro IA, les calques et les formes de diagrammes, Diagram constitue, par exemple, un espace de travail complet pour la cartographie des processus et la conception de systèmes.

REMARQUE : Les formats Miro, comme les documents et les pense-bêtes, ont désormais un accès unifié à Miro IA. Alors que chaque format disposait auparavant de son propre agent d’IA dédié, vous pouvez créer n’importe quel format grâce à une expérience unifiée du partenaire d’IA. Pour plus d’informations, voir Les partenaires d’IA font évoluer la création IA dans Miro.

Ajouter un nouveau diagramme au canevas

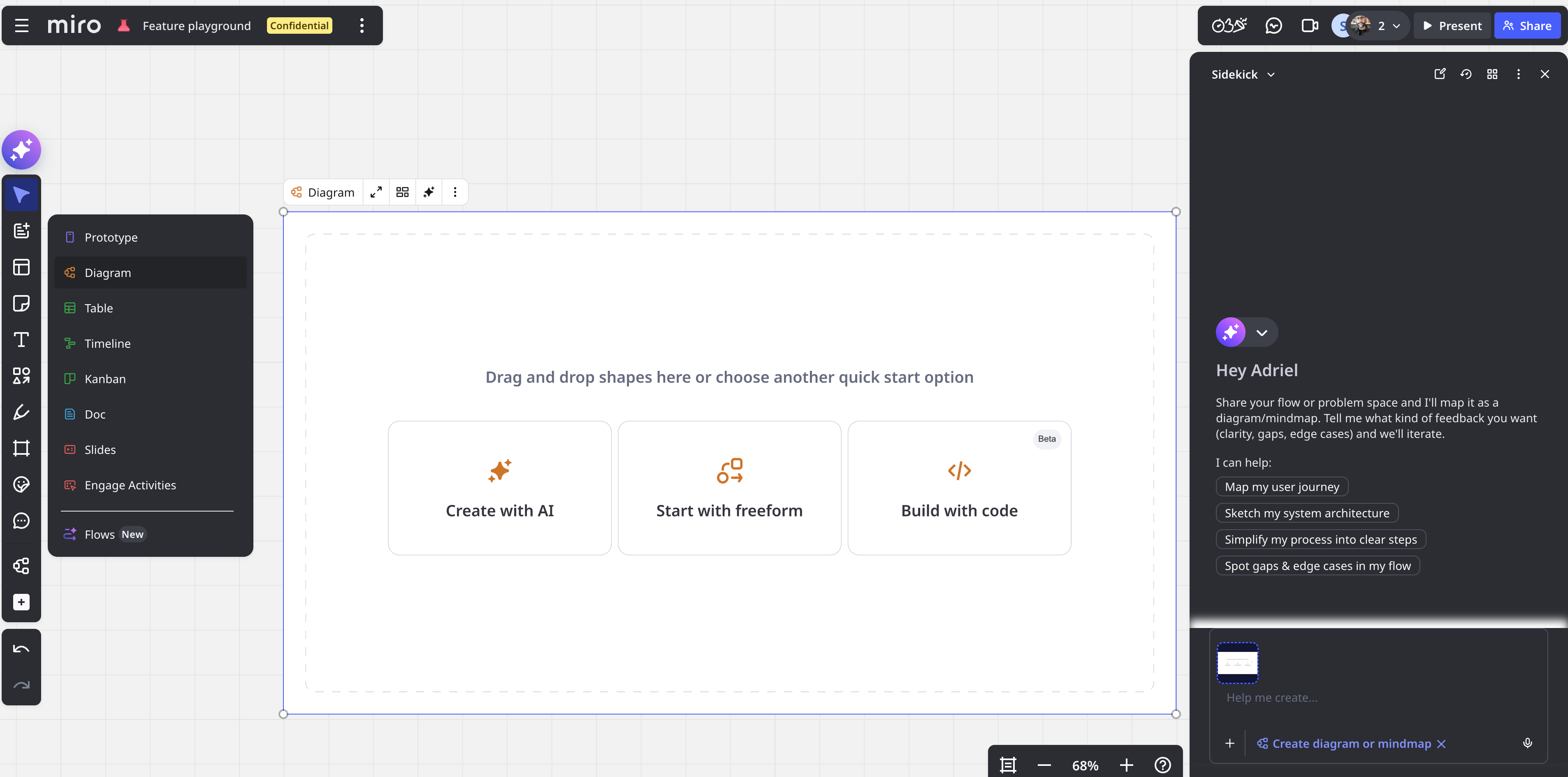

1. Sur un canevas Miro, dans la barre de création, cliquez sur Formats et flux.
2. Cliquez sur Diagram.
   Le panneau du partenaire d’IA s’ouvre, prêt à créer votre Diagram.
3. Effectuez l’une des opérations suivantes :

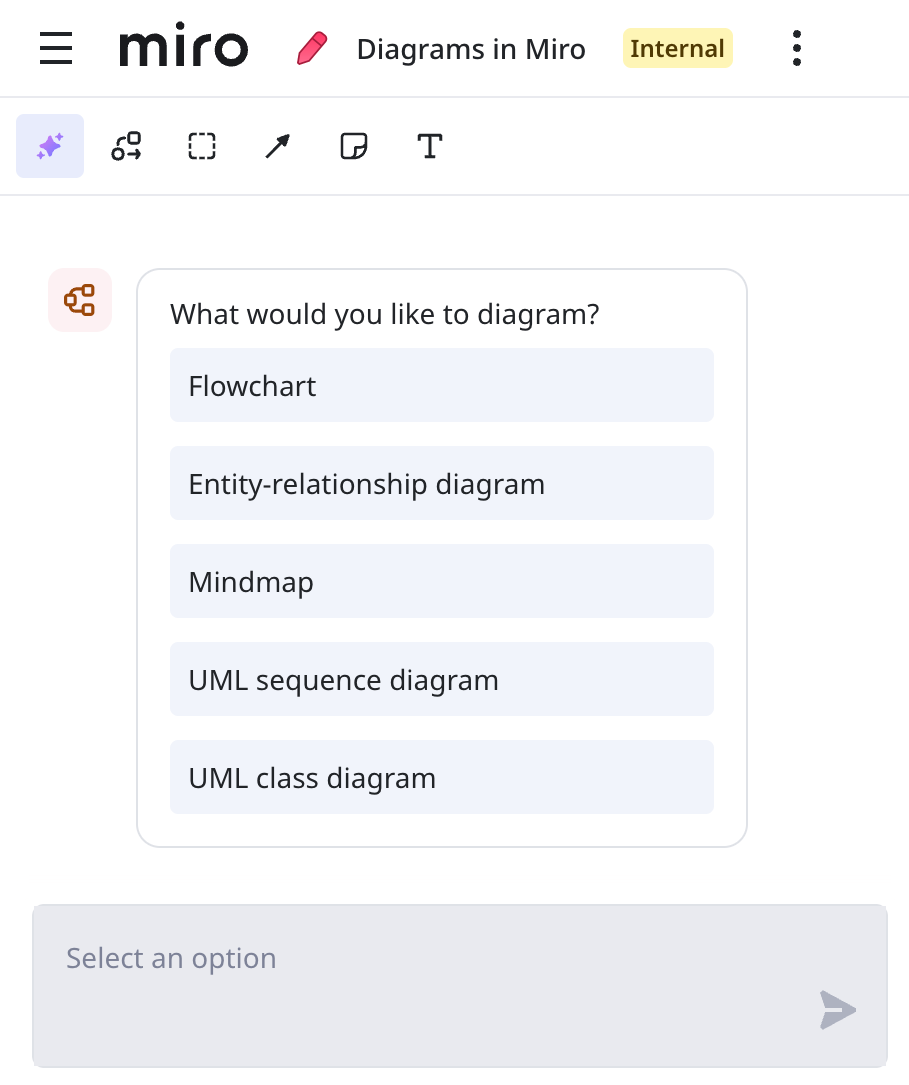

   • Indiquez un prompt au partenaire d’IA pour générer votre Diagram avec Miro IA. Vous pouvez sélectionner ou mentionner du contenu existant sur le canevas pour l’utiliser comme contexte de votre prompt.

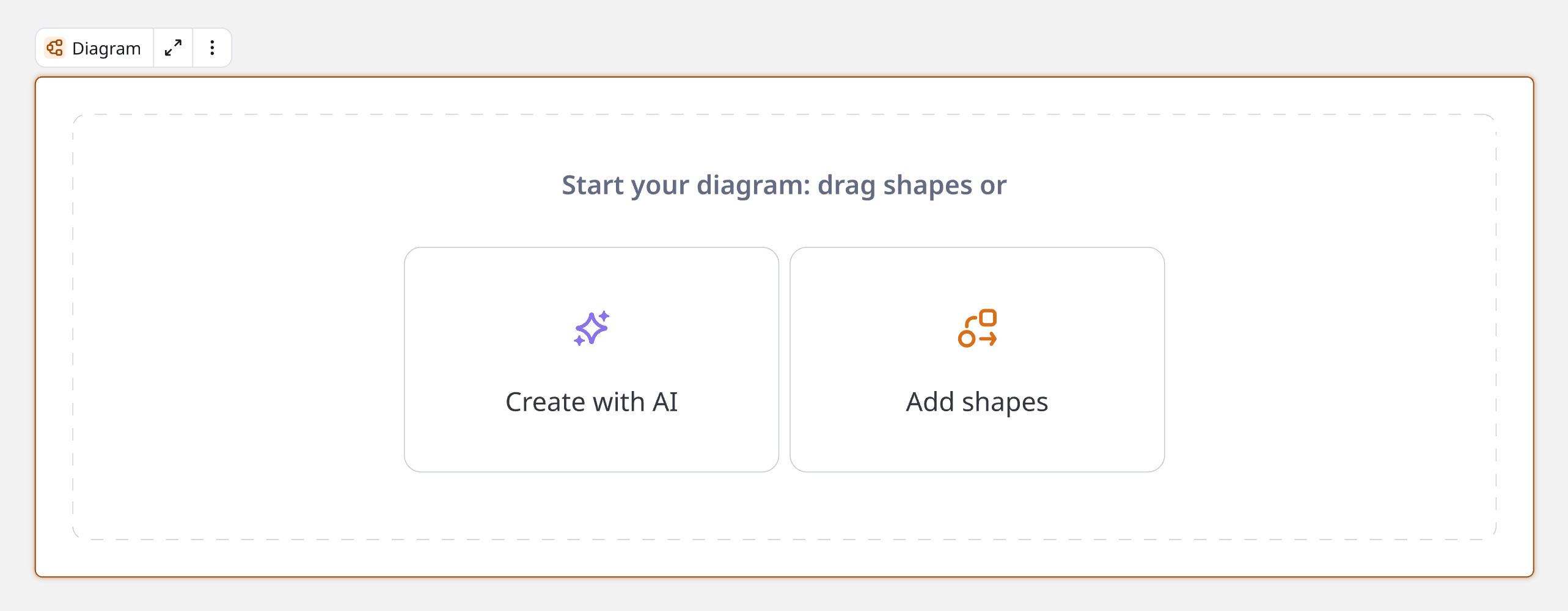

   • Pour commencer à créer votre Diagram manuellement, cliquez n’importe où sur le canevas pour placer le format. Pour plus d’informations, consultez Travailler sur votre Diagram.

Créez un Diagram manuellement dans Miro ou utilisez les partenaires d’IA pour soumettre un prompt à Miro IA.

ASTUCE : Si vous commencez à créer votre Diagram manuellement, vous pouvez toujours demander l’aide du partenaire d’IA à tout moment. Dans le menu contextuel du format au‑dessus du Diagram, cliquez sur Créer avec l’IA. Le panneau du partenaire d’IA s’ouvre, prêt pour votre prompt.

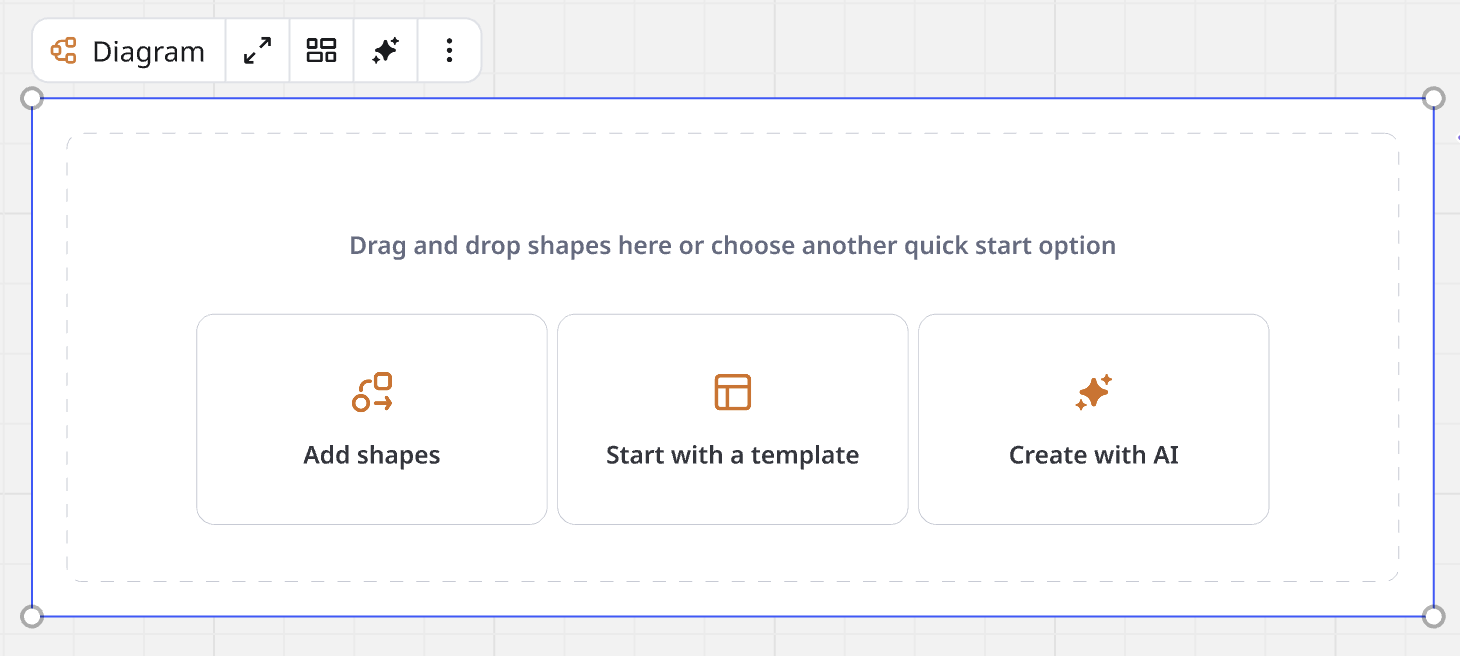

Démarrer un Diagram à partir d’un modèle

Lorsque vous ajoutez un nouveau format Diagram sur le canevas, vous pouvez sélectionner un modèle pour commencer rapidement. Pour ce faire :

1. Cliquez sur Commencer par un modèle dans le format Diagram.

   Cela ouvre automatiquement le mode Focus, où vous pouvez sélectionner l’un des nombreux modèles. Ces modèles sont préremplis de formes et de connexions pour vous aider à démarrer plus rapidement.

2. Sélectionnez le modèle que vous souhaitez utiliser et cliquez sur + Ajouter.

   Le modèle sera ajouté à votre Diagram ; vous pouvez ensuite commencer à le personnaliser en modifiant des formes ou en ajoutant de nouveaux éléments pour développer davantage votre diagramme.

Créer avec du code

Vous pouvez créer des diagrammes à partir de code en utilisant la syntaxe Mermaid directement dans le format Diagram. Pour plus d’informations, consultez Créer des diagrammes Mermaid.

Créer un Diagram à partir d’un diagramme existant

Si vous avez déjà créé un diagramme sur le canevas et souhaitez le structurer au format Diagram, vous pouvez le convertir en un clic. Les connexions restent intactes et vous bénéficiez des fonctionnalités propres au format Diagram.

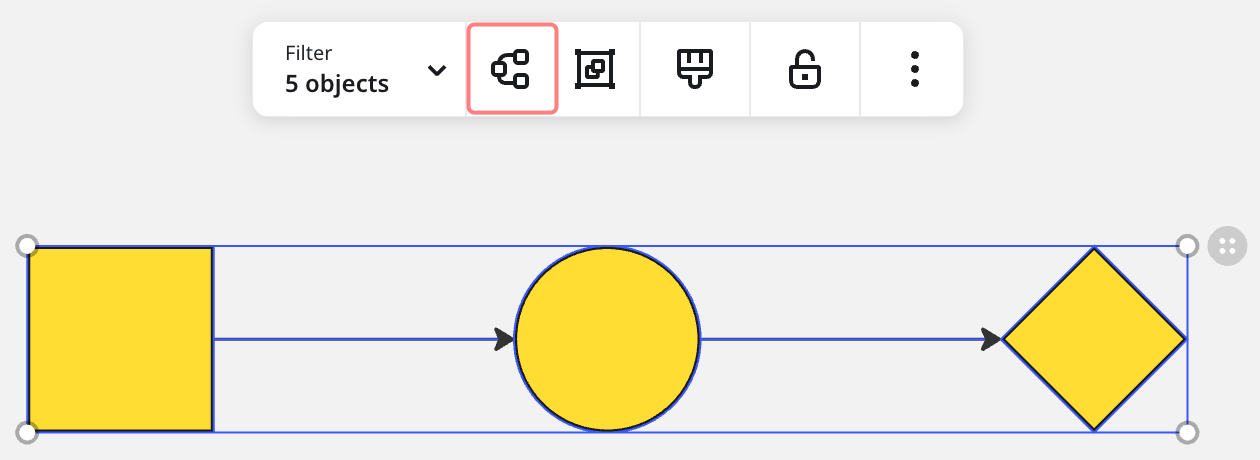

Pour convertir un diagramme existant sur le canevas au format Diagram :

1. Sélectionnez plusieurs formes connectées.
2. Cliquez sur Convertir en Diagram dans le menu contextuel.

Les formes et connexions sélectionnées seront structurées au format Diagram. Vous pouvez toujours déplacer des formes à l’intérieur ou à l’extérieur du format Diagram.

Travailler sur votre Diagram

Une fois que vous avez ajouté ou généré un Diagramme, vous pouvez l’affiner en utilisant le mode immersif, les calques et le menu contextuel. Ces outils vous aident à rester organisé, à limiter les distractions et à structurer efficacement votre Diagramme.

Utiliser le mode immersif

Les Diagrammes peuvent être ouverts en mode immersif (plein écran) lorsque vous souhaitez vous concentrer uniquement sur le Diagramme sur lequel vous travaillez et non sur le reste du tableau. Le mode immersif est l’espace de travail de diagrammes dans Miro, conçu pour un travail de diagramme efficace. Pour accéder à ce mode, cliquez sur l’icône du mode immersif au-dessus du Diagramme sur lequel vous travaillez.

Lorsque vous êtes en mode immersif, vous pouvez accéder à tous les outils d’édition du Diagram, notamment la personnalisation des formes, les calques, la génération par IA et l’outil Stylo pour le dessin à main levée et les annotations. De plus, les formes s’alignent sur une grille, ce qui facilite l’alignement précis des éléments. Vous pouvez aussi utiliser le redimensionnement précis en mode immersif, qui vous permet de spécifier des dimensions en pixels pour les widgets de votre Diagram. Pour plus d’informations, voir redimensionnement précis.

Le panneau Formes conserve son état ouvert ou fermé entre les sessions, de sorte que votre espace de travail reste configuré comme vous l’avez laissé.

Pour quitter le mode immersif, cliquez sur Retour au canevas en haut de l’écran.

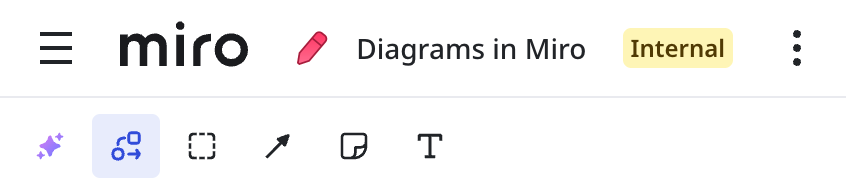

Utiliser les calques

Les calques dans les diagrammes vous permettent d’organiser et de gérer le contenu au sein d’un diagramme sans affecter le reste du tableau. Contrairement aux calques du canevas, qui s’appliquent à l’ensemble du tableau Miro, les calques du diagramme sont spécifiques au diagramme sur lequel vous travaillez.

Les calques dans les diagrammes fonctionnent comme suit :

• Les calques ne peuvent être gérés que dans le mode immersif du diagramme. Vous pouvez accéder rapidement au mode immersif en cliquant sur n’importe quelle forme du diagramme, puis en sélectionnant le bouton « Vous modifiez : nom du calque du diagramme ».
• Chaque diagramme possède son propre jeu de calques, distinct des calques du canevas.
• Chaque diagramme commence par un calque par défaut, où tous les nouveaux éléments sont placés. Si nécessaire, vous pouvez créer des calques supplémentaires pour mieux structurer des diagrammes complexes.
• Vous pouvez ajouter plusieurs calques pour structurer votre Diagram.
• Les éléments d’un Diagram peuvent être déplacés entre les calques.
• Vous pouvez masquer ou verrouiller des calques pour vous concentrer sur des parties spécifiques du Diagram lorsque vous modifiez ou présentez.
• Si vous effectuez un copier-coller ou dupliquez un Diagram, tous ses calques seront eux aussi dupliqués. Ceci est particulièrement utile pour créer différentes versions d’un Diagram sans avoir à recréer la structure de calques à chaque fois.

Ajouter un calque

Pour créer un nouveau calque dans un Diagram, procédez comme suit :

1. Ouvrez le mode Focus du Diagram.
2. Cliquez sur Calques en haut à droite pour ouvrir le panneau des calques du Diagram.
3. Cliquez sur + Nouveau calque pour créer un nouveau calque.
4. Renommez le calque (optionnel) pour garder votre Diagram organisé.

Sinon, cliquez avec le bouton droit sur un élément du Diagram, puis sélectionnez Déplacer vers le calque > + Nouveau calque.

Gérer les calques

Par défaut, tous les nouveaux éléments sont placés dans le calque par défaut. Pour mieux organiser votre Diagram, vous pouvez déplacer des éléments entre les calques, masquer ou verrouiller des calques et ajuster les paramètres des calques.

Déplacer des éléments entre les calques :

Pour déplacer des éléments entre les calques :

1. Cliquez avec le bouton droit sur l’élément ou les éléments que vous souhaitez déplacer.
2. Sélectionnez Déplacer vers le calque puis choisissez le calque vers lequel déplacer votre élément.

Masquer les calques :

Masquer des calques peut simplifier votre vue lors de la modification ou de la présentation d’un Diagram. Pour masquer un calque :

• Dans la barre latérale Calques du Diagram, cliquez sur l’icône en forme d’œil située à côté d’un calque pour le masquer ou l’afficher.

Verrouiller les calques :

Verrouiller un calque empêche toute modification accidentelle. Pour verrouiller un calque :

• Dans la barre latérale Calques du Diagram, cliquez sur l’icône en forme de cadenas située à côté d’un calque pour désactiver les modifications. Cliquez de nouveau pour déverrouiller.

Modifier les paramètres du calque :

Vous pouvez renommer, dupliquer, déplacer ou supprimer des calques. Pour modifier les paramètres d’un calque :

• Dans la barre latérale des calques du Diagram, cliquez sur l’icône des trois points à côté d’un calque pour accéder à des options supplémentaires.

Utiliser les conteneurs

Les conteneurs sont similaires aux cadres mais sont optimisés pour la fonctionnalité Diagrammes. Ils vous aident à regrouper et organiser les éléments sur votre canevas. Avec les conteneurs, les lignes de connexion fonctionnent de façon transparente, et vous pouvez imbriquer des conteneurs les uns dans les autres.

Il existe deux types principaux de conteneurs que vous pouvez utiliser :

• Conteneurs génériques : Ils fonctionnent comme des cadres et agissent comme parents de tous les éléments placés à l’intérieur d’eux. Vous pouvez nommer ces conteneurs pour définir des régions spécifiques au sein de votre diagramme. Vous pouvez aussi imbriquer des conteneurs génériques pour créer des sous-sections, ce qui est utile pour gérer des diagrammes plus complexes.
• Couloirs : Ils sont principalement utilisés pour les diagrammes de processus afin de séparer visuellement les différentes voies de travail, comme différents départements ou étapes d’un processus.

Pour une organisation supplémentaire, vous pouvez déplacer les conteneurs vers différents calques au sein de votre diagramme.

Menu contextuel du diagramme

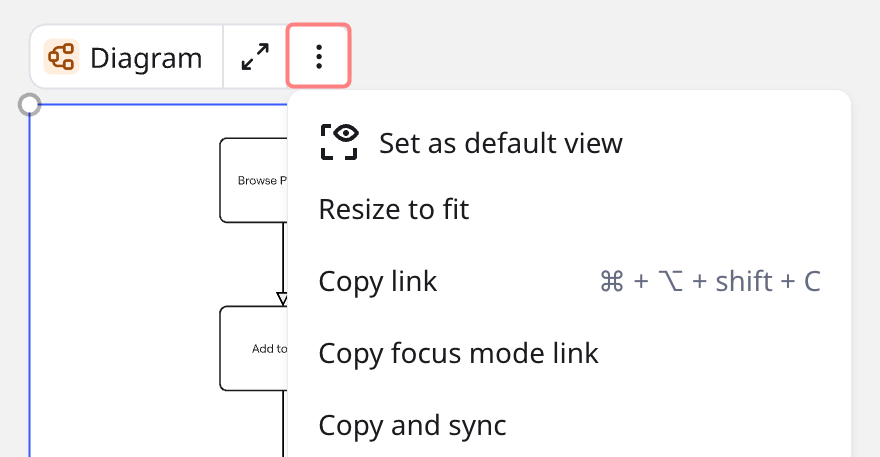

Lorsque vous travaillez sur des diagrammes, vous pouvez accéder à des fonctions supplémentaires via le menu contextuel, accessible en cliquant sur l’icône à trois points (...) au‑dessus du diagramme sur le canevas ou dans le coin supérieur droit du mode immersif.

Le menu contextuel propose les options suivantes :

• Copier le lien du mode immersif : Copiez un lien direct vers le Diagram en mode immersif pour le partager avec vos collaborateurs.
• Renommer : Modifiez le nom de votre Diagram pour le garder organisé, notamment lorsque le tableau contient plusieurs Diagrams.
• Attribuer (ou supprimer) un état : Les Diagrams peuvent avoir un badge d’état (par exemple, « Draft ») affiché à côté du nom du Diagram. Utilisez-le pour indiquer l’état actuel d’un Diagram à votre équipe. Sélectionnez Supprimer l’état pour l’effacer.
• Définir comme vue par défaut : Définissez le Diagram comme vue par défaut à l’ouverture du tableau. Le Diagram sélectionné s’ouvrira automatiquement en mode immersif à chaque ouverture du tableau.
• Exporter au format PDF : Exportez le Diagram directement au format PDF.
• Exporter sous forme d’image : Exporter le Diagram au format JPG, SVG ou PDF. Voir la rubrique Exporter votre Diagram sous forme d’image pour plus de détails.
• Infos : Consulter les métadonnées du Diagram, telles que Créé par et Dernière modification par.

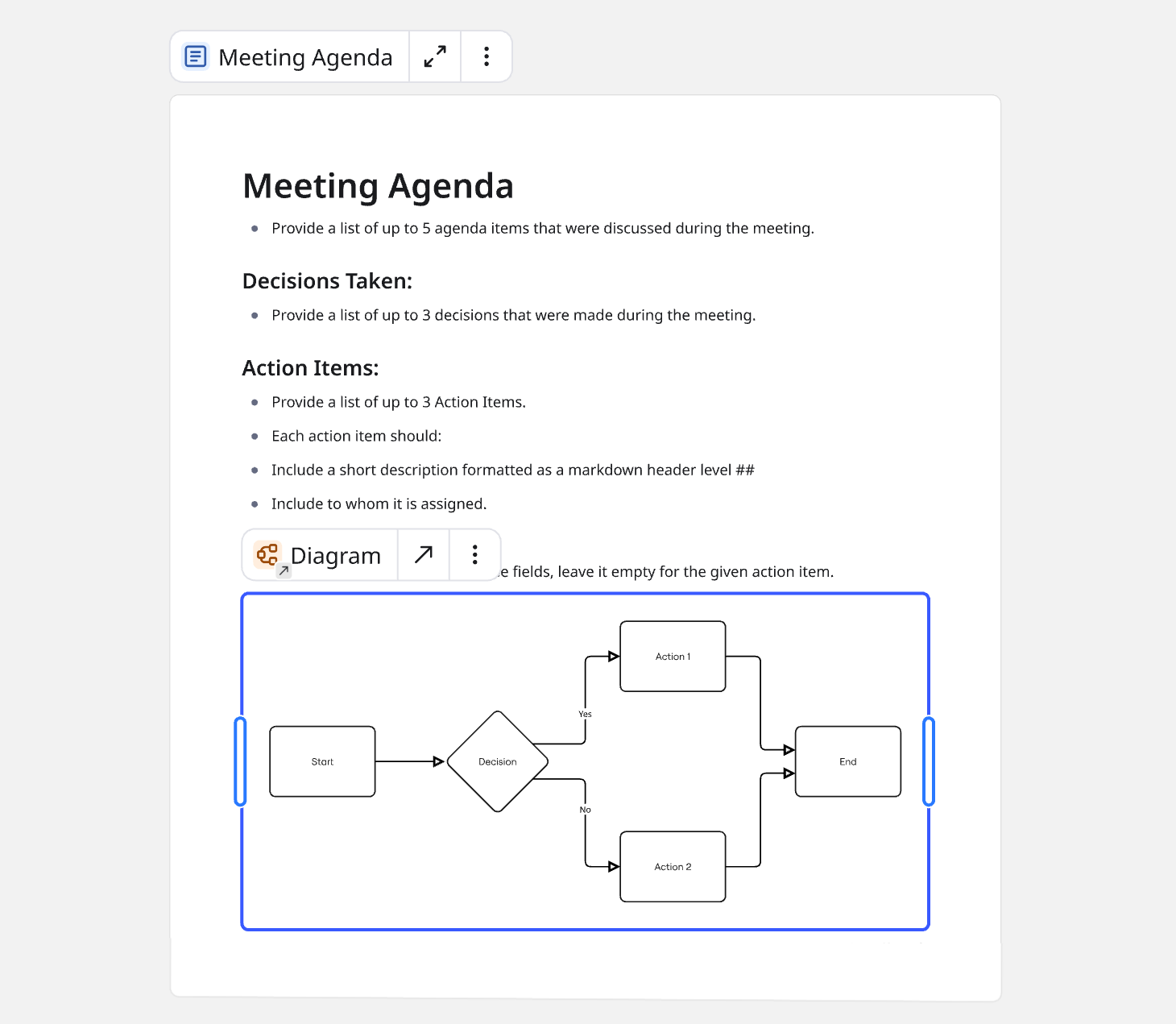

Ajouter votre Diagram à un Doc

Vous pouvez ajouter une copie synchronisée de votre Diagram à un Doc dans Miro afin d’apporter du contexte, de la structure et une clarté visuelle à vos documents. Cela est particulièrement utile lorsque vous devez partager votre Diagram avec d’autres personnes ou le présenter dans un format plus structuré.

Pour ajouter un Diagram à votre Doc, suivez ces étapes :

1. Sélectionnez le Diagramme sur le canevas
2. Glissez-déposez votre Diagramme dans un Doc
3. Redimensionnez et positionnez votre Diagramme dans le Doc selon les besoins

La copie synchronisée de votre Diagramme fait désormais partie du Doc.

REMARQUE : Les copies synchronisées sont en lecture seule pour tous. Pour modifier le contenu de la copie, modifiez le contenu du Diagramme d’origine.

Copier votre Diagramme dans un autre tableau

Lorsque plusieurs équipes collaborent sur différents tableaux, vous pouvez partager un même Diagram à plusieurs endroits en créant une copie synchronisée. Cela garantit que tout le monde reste aligné autour d’une source unique de vérité, où qu’ils se trouvent.

Pour copier une copie synchronisée d’un Diagram sur un autre tableau, suivez ces étapes :

1. Cliquez avec le bouton droit sur le Diagram que vous souhaitez partager.
2. Sélectionnez Copier et synchroniser.
3. Accédez au tableau de destination et collez le Diagram.

Le Diagram copié restera synchronisé avec l’original : toute modification apportée à la source sera automatiquement répercutée dans la copie synchronisée.

REMARQUE : Les copies synchronisées sont en lecture seule pour tout le monde. Pour modifier le contenu de la copie, modifiez le contenu du Diagram d’origine.

Partager votre Diagram

Plusieurs options permettent de partager votre Diagram :

1. Copiez l’URL depuis la barre d’adresse de votre navigateur lorsque vous êtes en mode immersif.
2. Cliquez sur le menu à trois points (...) et sélectionnez Copier le lien du mode immersif.

Exporter votre Diagram au format image

Vous pouvez exporter votre Diagram aux formats JPG, PDF ou SVG.

Pour exporter votre Diagram, procédez comme suit :

1. Sélectionnez votre diagramme sur le canevas, ou ouvrez-le en mode immersif.
2. Cliquez sur les trois points verticaux pour ouvrir le menu Plus.
3. Cliquez sur Exporter en tant qu’image (pour JPG, SVG ou PDF) ou sur Exporter en PDF.
   Pour le JPG, vous pouvez éventuellement sélectionner la résolution : Petit, (par défaut) Moyen ou Grand.
4. Cliquez sur Exporter.
