Diagramy Draw.io od Miro

Osoby: Wszyscy użytkownicy
Plany: wersje Free, Starter, Business, Education i Enterprise
Platformy: Przeglądarka, aplikacja komputerowa.

Korzystając z aplikacji Draw.io stworzonej przez Miro, możesz tworzyć i współpracować nad różnymi typami diagramów, łącząc międzyfunkcyjne zespoły, projekty i dokumenty techniczne w jednej przestrzeni roboczej. To narzędzie jest idealne do tworzenia diagramów technicznych, takich jak UML i ERD, projektowania szaf serwerowych oraz wizualizacji architektur sieciowych i chmurowych.

Kluczowe możliwości Diagramów Draw.io

Możesz usprawnić proces tworzenia diagramów za pomocą szeregu zaawansowanych funkcji dostępnych w aplikacji Draw.io Diagrams. Te funkcje umożliwiają lepsze dostosowanie, wydajność i integrację z Twoimi istniejącymi przepływami pracy.

• Uzyskaj dostęp do ponad 50 pakietów kształtów, w tym do modelu architektonicznego ArchiMate, obwodów elektrycznych i planów pięter, oraz wyszukuj kształty w otwartych bibliotekach ikon.
• Importuj diagramy z draw.io, Visio i Lucidchart.
• Korzystaj z zaawansowanych funkcji, takich jak warstwy, tagi, inteligentne kontenery, auto-układ i metadane kształtów.
• Sformatuj tekst w HTML i używaj matematycznego formatowania w etykietach.
• Generuj tekst diagramów, używając PlantUML, kodu Mermaid, danych arkusza kalkulacyjnego CSV i informacji o formatowaniu lub kodu SQL.
• Generuj diagramy z opisów tekstowych za pomocą inteligentnych szablonów draw.io.

✏️ Administratorzy Enterprise mogą dodać aplikację Draw.io Diagrams do swojej listy zatwierdzonych aplikacji z poziomu ustawień aplikacji.

Pierwsze kroki z Diagramami Draw.io

Ta sekcja poprowadzi Cię przez dostęp i początkowe ustawienie aplikacji Draw.io Diagrams na Twojej tablicy Miro, zapewniając jej gotowość do zadań związanych z tworzeniem diagramów.

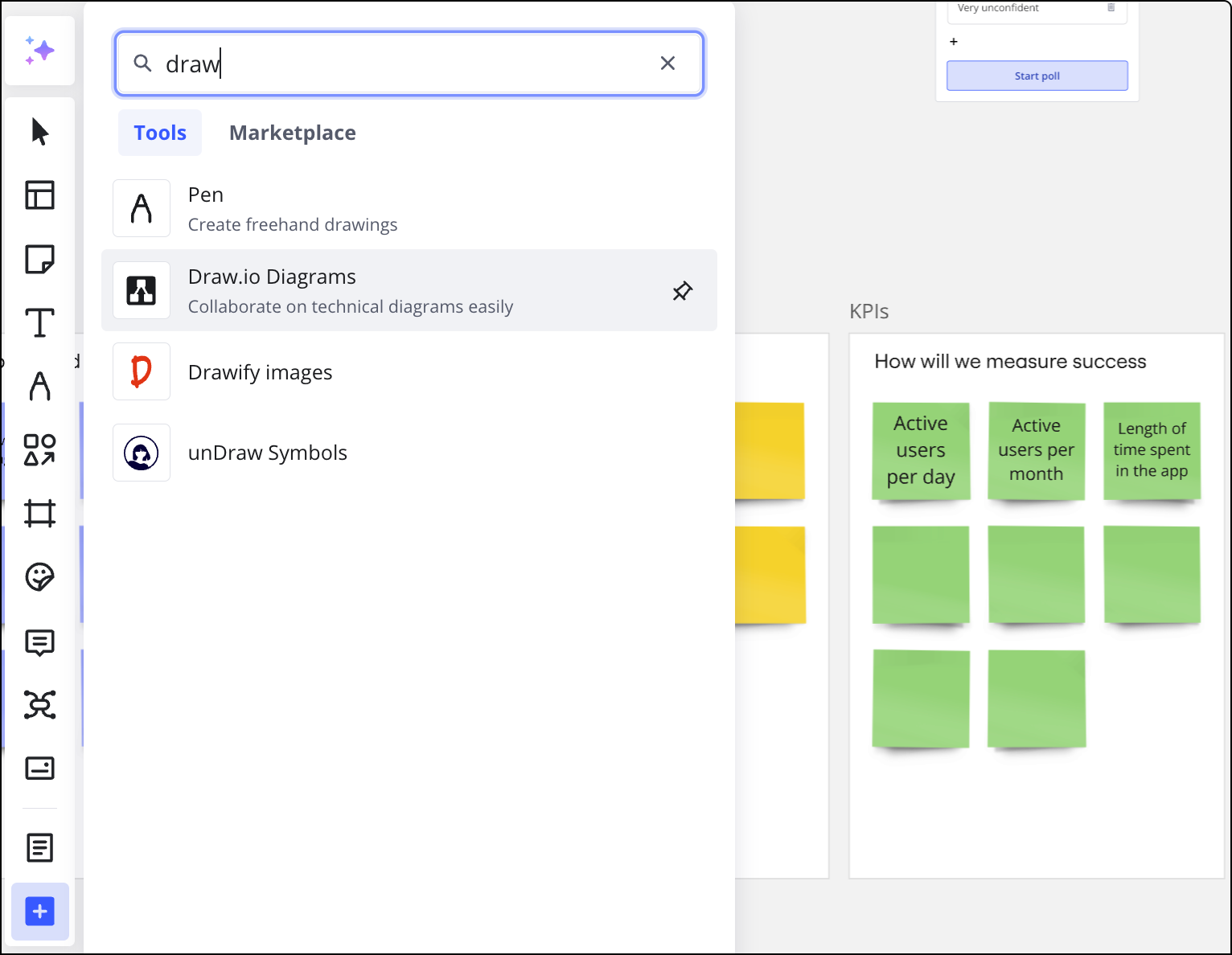

Uruchom aplikację Diagramy Draw.io

Aby rozpocząć korzystanie z Diagramów Draw.io, najpierw musisz uruchomić je z paska narzędzi tablicy Miro. Wykonaj następujące czynności:

1. Przejdź do paska narzędzi tworzenia po lewej stronie tablicy.
2. Kliknij ikonę Narzędzia, media i integracje (+) i wyszukaj Draw.io Diagrams.
3. Uruchom aplikację Diagramy Draw.io.

Uruchamianie aplikacji Draw.io Diagrams z paska narzędzi tworzenia

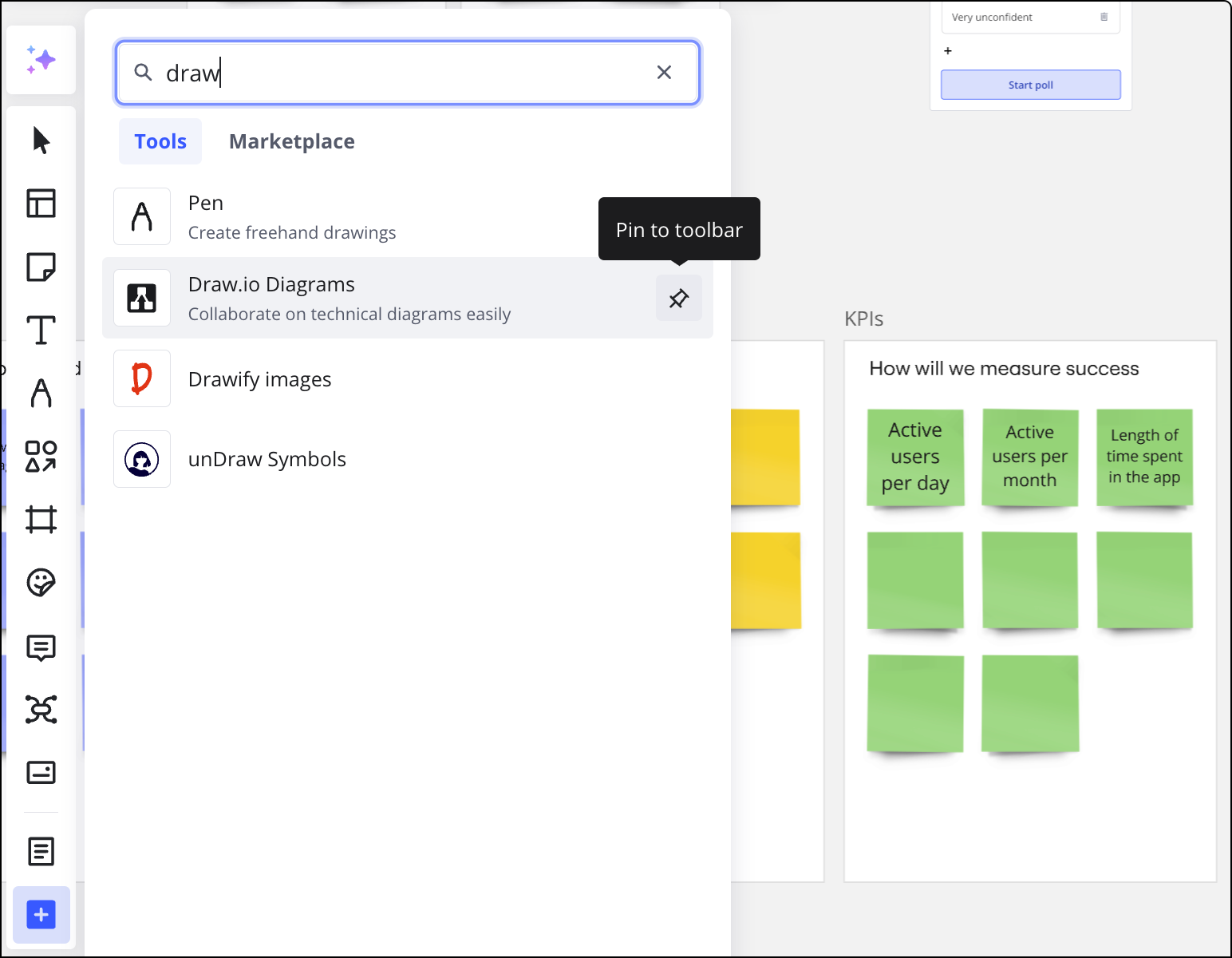

Przypnij Diagramy Draw.io do paska narzędzi

Aby mieć łatwiejszy dostęp w przyszłości, możesz przypiąć aplikację Draw.io Diagrams bezpośrednio do paska narzędzi tworzenia. Oto jak:

1. Po wyszukaniu aplikacji na pasku narzędzi, najedź kursorem na aplikację Draw.io Diagrams w wynikach wyszukiwania.
2. Kliknij ikonę Przypnij do paska narzędzi.

Przypinanie aplikacji Draw.io Diagrams do paska narzędzi

Twórz diagramy za pomocą Draw.io

Aplikacja Draw.io Diagrams oferuje elastyczność w rozpoczęciu pracy nad diagramami, pozwalając Ci rozpocząć od pustej planszy lub skorzystać z gotowych szablonów. Możesz również włączyć swoje istniejące diagramy z różnych źródeł.

💡 Możesz dodać istniejące diagramy draw.io do tablicy Miro. Dowiedz się, jak importować diagramy Draw.io.

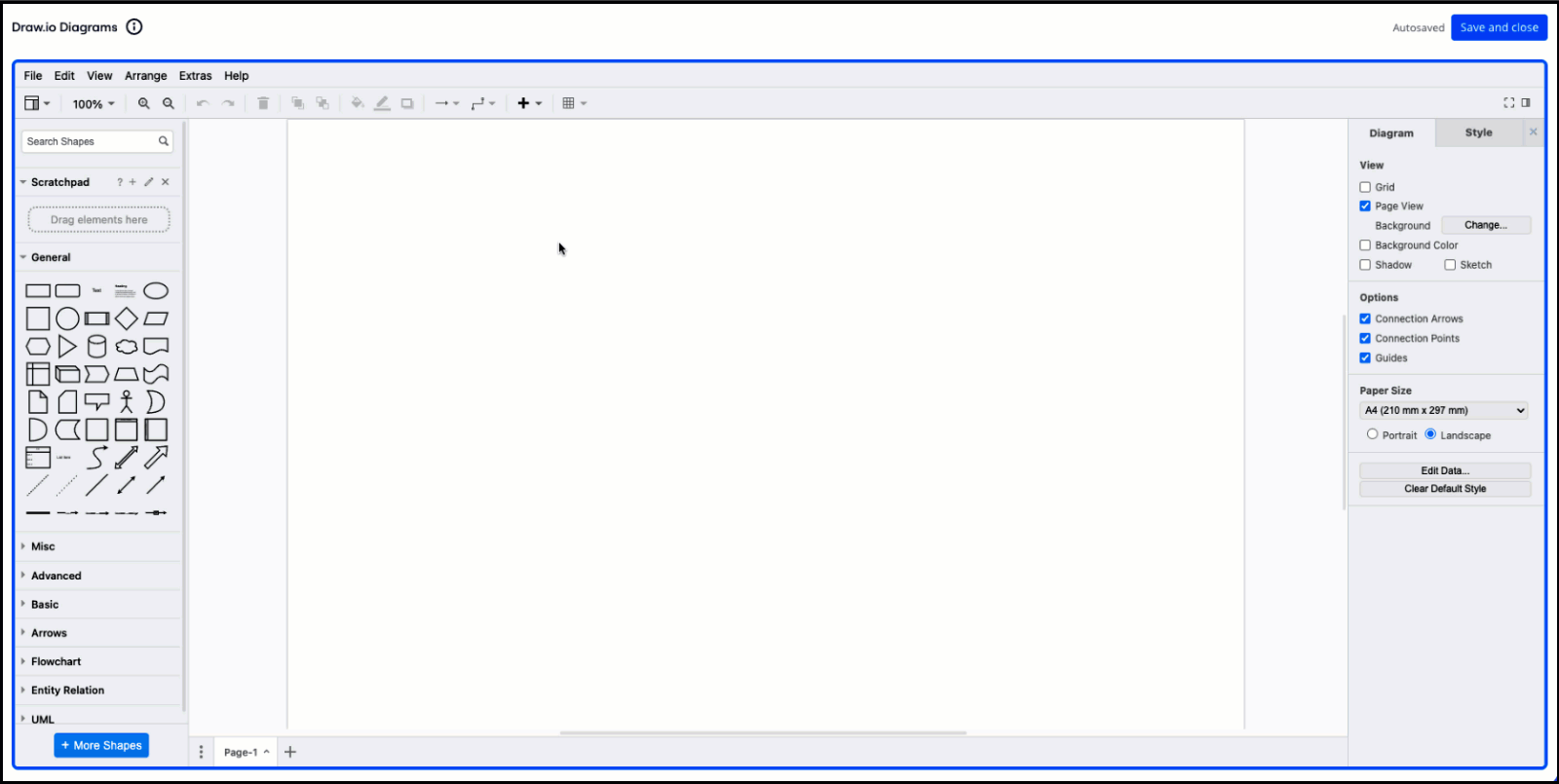

Utwórz nowy diagram

Aby zacząć diagram od zera, wykonaj następujące czynności. Ta metoda zapewnia pustą planszę dla Twoich niestandardowych projektów.

Użyj linijek Draw.io, konfigurowalnej tabelki i wytycznych dotyczących pozycjonowania, aby szybciej tworzyć diagramy.

1. Uruchom aplikację Diagramy Draw.io.
2. Zostaniesz przedstawiony pustą planszą, aby rozpocząć tworzenie diagramu. Możesz również przeciągać i upuszczać pliki draw.io na planszę draw.io.
3. Na pasku po lewej stronie zobaczysz różne kategorie kształtów.
4. Kliknij i przeciągnij kształty (np. prostokąt lub owal) z paska bocznego na planszę.
5. Kontynuuj dodawanie kształtów i łączników w miarę potrzeb, aby ukończyć diagram. Możesz także dodać inne elementy, takie jak pola tekstowe, obrazy i więcej z paska po lewej stronie.
6. Po zakończeniu kliknij Zapisz i zamknij w prawym górnym rogu aplikacji Draw.io Diagrams.

Tworzenie nowego diagramu przy użyciu aplikacji Draw.io Diagrams

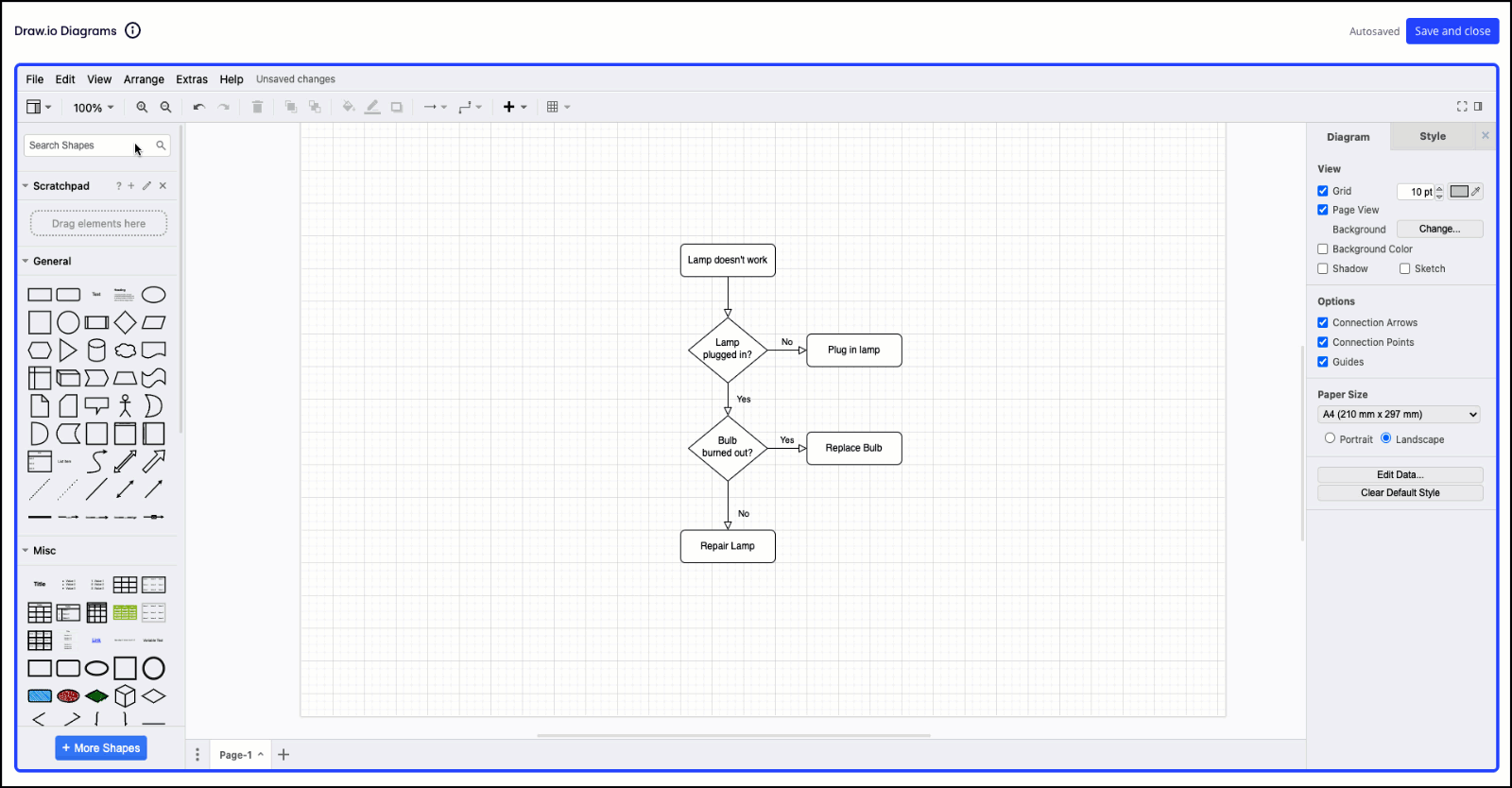

Wybierz szablon

Jeśli wolisz zacząć od wcześniej zaprojektowanej struktury, możesz wybrać spośród dostępnych szablonów. Oto jak:

1. Uruchom aplikację Diagramy Draw.io.
2. W górnym pasku narzędzi kliknij ikonę Wstaw (+).
3. Kliknij szablon.
4. Wybierz szablon
5. Edytuj szablon według potrzeb.
6. Po zakończeniu kliknij Zapisz i zamknij w prawym górnym rogu.

Wybór szablonu z aplikacji Draw.io Diagrams

Modyfikuj diagramy

Gdy diagram znajduje się na planszy w aplikacji Draw.io Diagrams, możesz modyfikować jego komponenty na różne sposoby, aby doskonalić jego strukturę i wygląd.

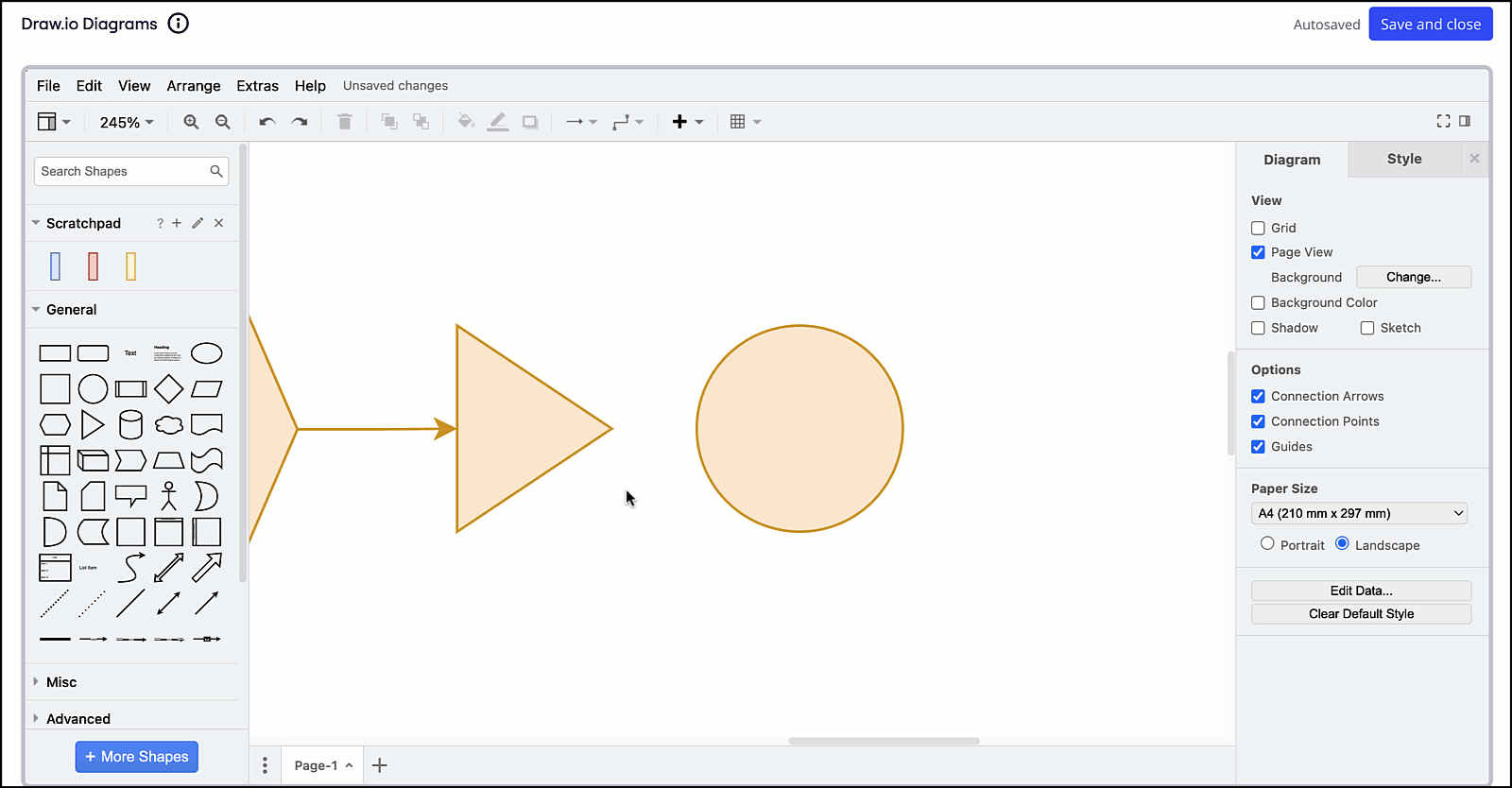

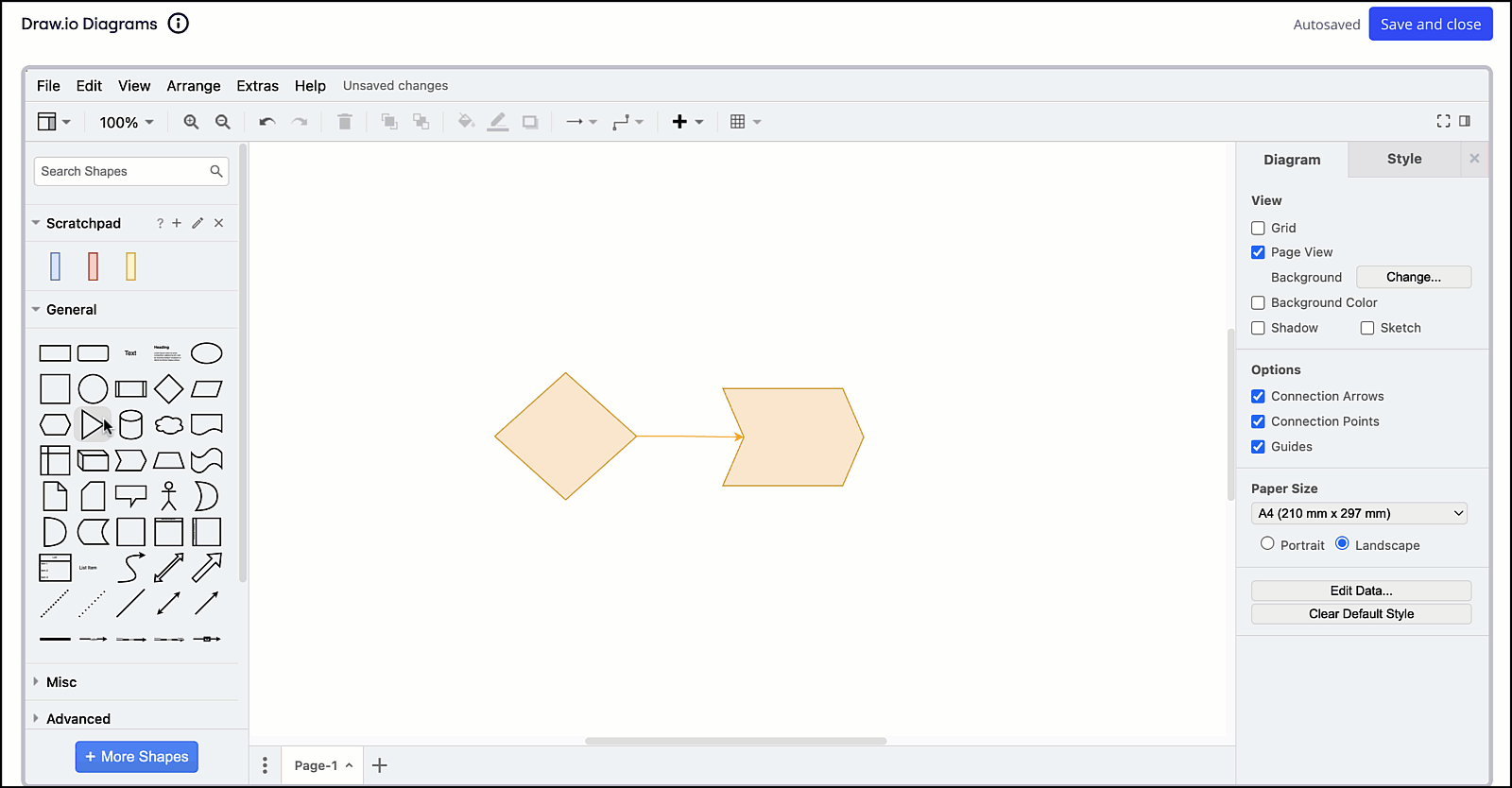

Połącz kształty

Łączenie kształtów jest fundamentalną częścią tworzenia diagramów. Postępuj zgodnie z tymi instrukcjami, aby utworzyć i dostosować połączenia:

1. Najedź kursorem na kształt. Pojawią się małe punkty połączeń.
2. Kliknij i przeciągnij od jednego z tych punktów połączeń do innego kształtu, aby utworzyć linię łączącą.
3. Kliknij linię łącznika, aby ją dostosować. W prawym panelu bocznym możesz zmienić styl łącznika (prosty, zakrzywiony itp.), dodać groty strzałek lub inne zakończenia oraz dostosować kolor i grubość linii.

Łączenie kształtów w aplikacji Draw.io Diagrams

Dodawaj etykiety do kształtów i łączników

Aby dodać informacje tekstowe do elementów diagramu, możesz etykietować kształty i łączniki. Oto jak:

1. Kliknij dwukrotnie na kształt lub łącznik i zacznij pisać.
2. Sformatuj etykietę z menu tekstowego po prawej stronie planszy. Możesz zmienić styl, kolor, kierunek i wysokość czcionki.

Dodawanie etykiet do kształtów w aplikacji Draw.io Diagrams

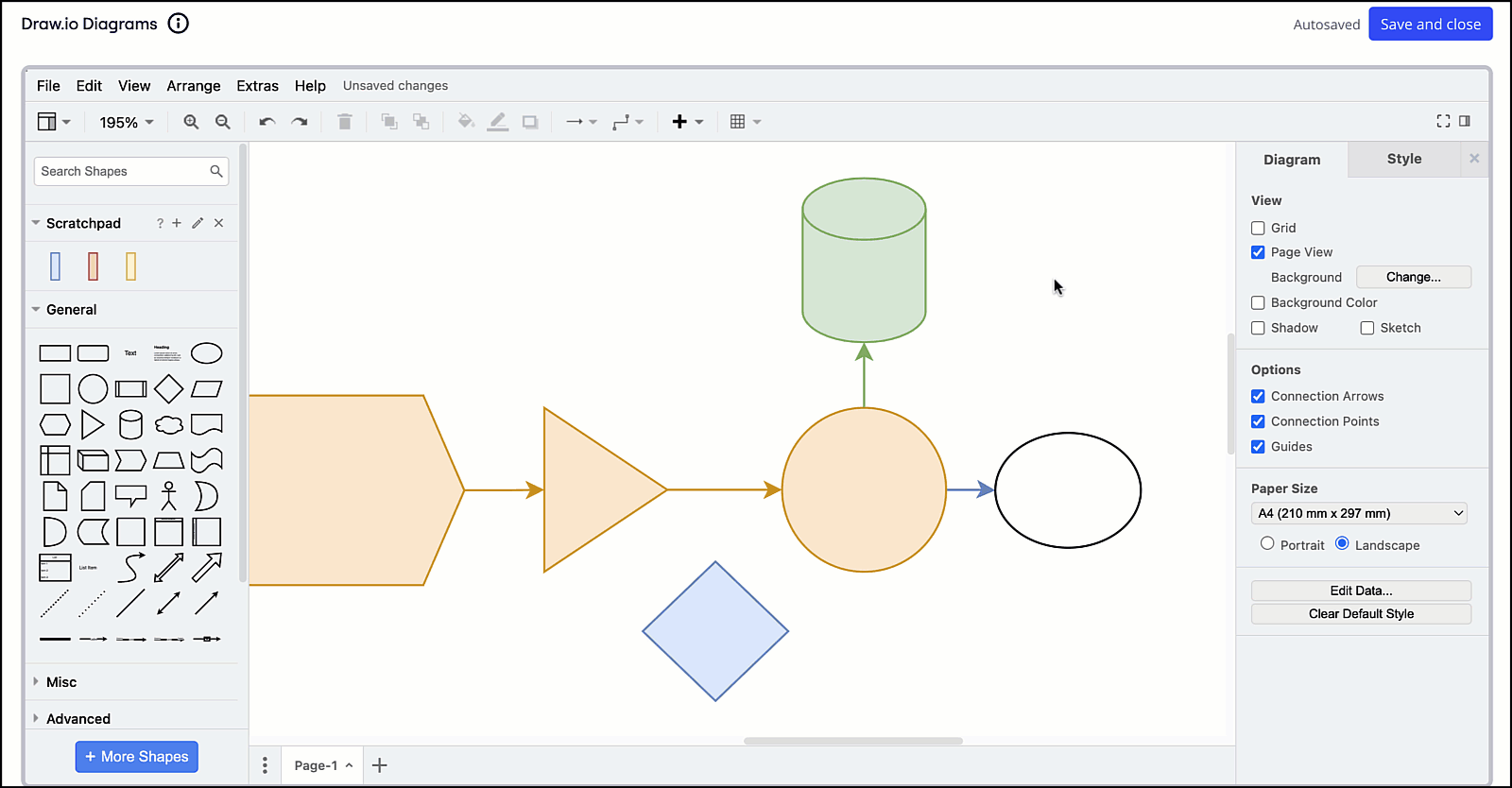

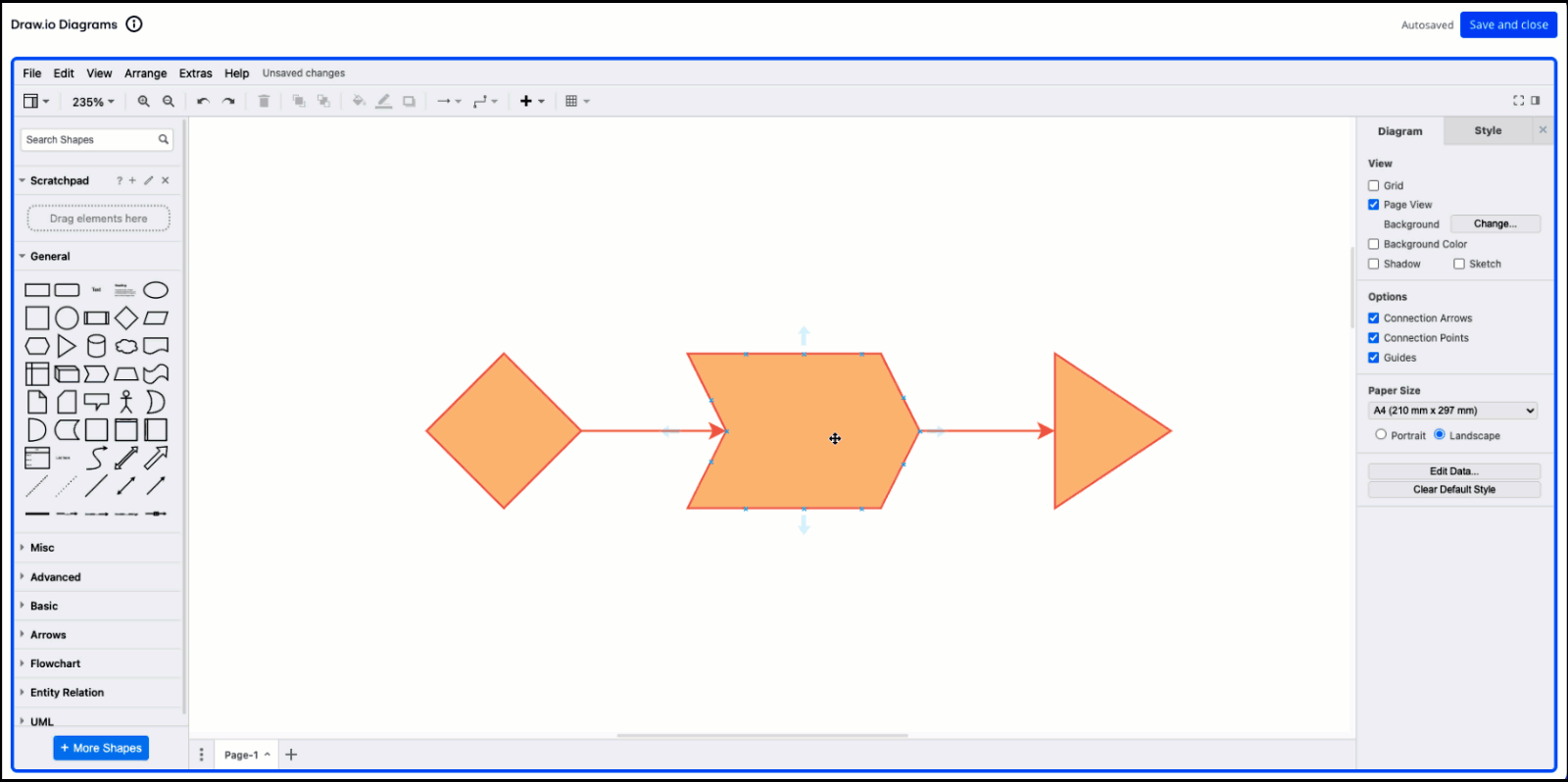

Przesuwaj, zmieniaj rozmiar i usuwaj obiekty

Możesz łatwo manipulować obiektami na swojej planszy. Te kroki wyjaśniają, jak je przenieść, zmienić rozmiar lub usunąć:

1. Aby przenieść kształt lub łącznik, kliknij i przeciągnij go do żądanej lokalizacji.
2. Aby zmienić rozmiar kształtu, kliknij go i przeciągnij dowolną z małych niebieskich kropek.
3. Aby usunąć obiekt, zaznacz go i naciśnij klawisz Usuń na klawiaturze lub kliknij ikonę Usuń na górnym pasku narzędzi.

Przenoszenie, zmiana rozmiaru i usuwanie obiektu w aplikacji Draw.io Diagrams

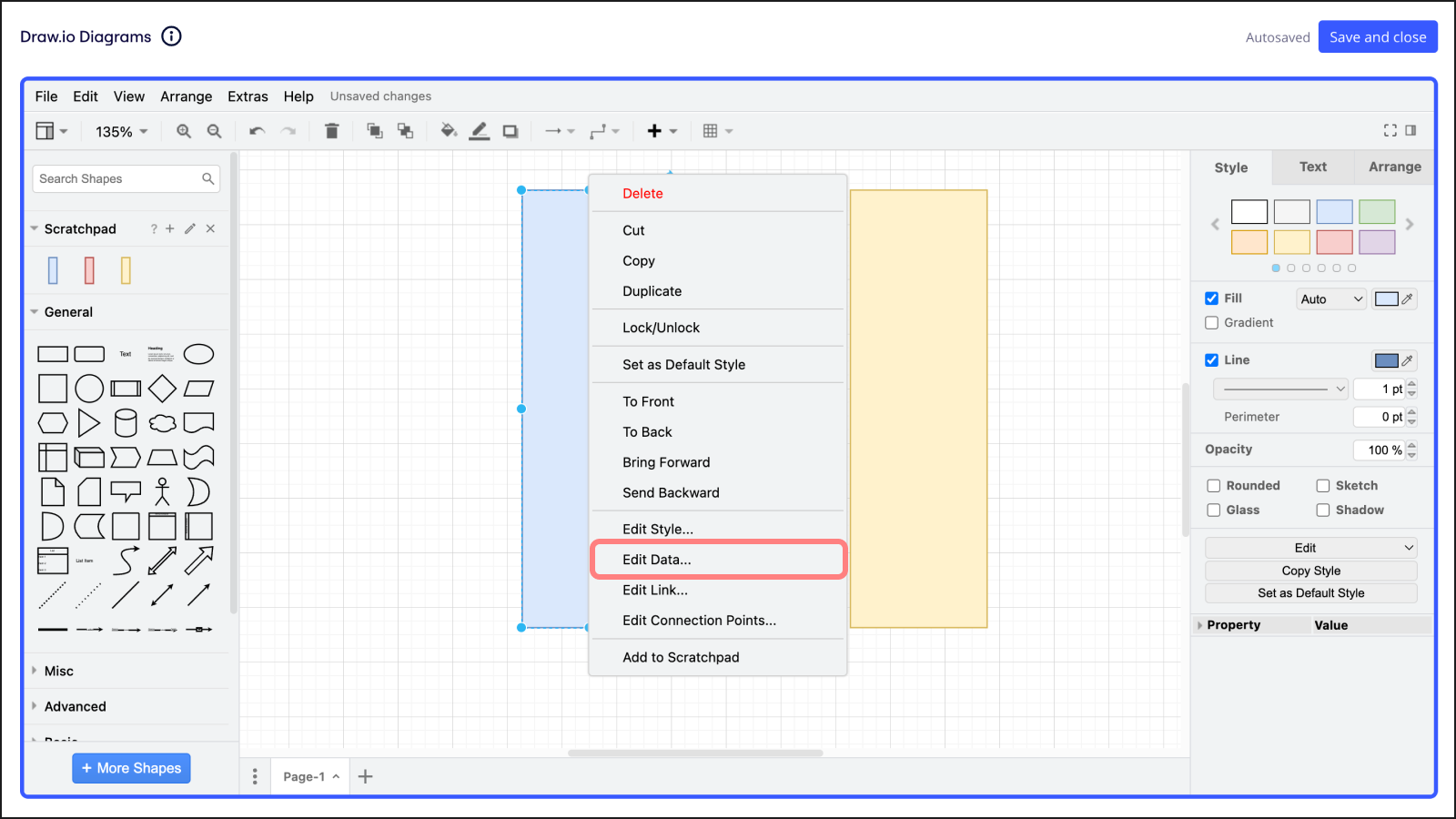

Edytuj metadane kształtu

Możesz dodać ważne szczegóły do swoich kształtów jako metadane, aby były bardziej informacyjne. Wykonaj następujące kroki:

1. Uruchom aplikację Diagramy Draw.io.
2. Wybierz kształt w swoim diagramie.
3. Kliknij prawym przyciskiem myszy na kształcie i wybierz Edycja danych.
4. Otworzy się okno dialogowe z metadanymi kształtu. Nazwy właściwości są po lewej stronie, a ich wartości po prawej.
5. Dodaj pary klucz-wartość dla informacji, które chcesz powiązać z kształtem.
6. Kliknij Zastosuj, aby zapisać metadane do kształtu.
7. Najedź na kształt, aby wyświetlić jego metadane.

Edycja metadanych kształtu

Dodaj warstwy do swojego diagramu

Warstwy pomagają poprawić organizację i przejrzystość twoich diagramów, pozwalając na oddzielanie różnych części do skoncentrowanej edycji lub wyświetlania. Jest to szczególnie przydatne dla złożonych projektów.

1. Otwórz diagram w aplikacji Diagramy Draw.io.
2. Kliknij Wyświetl, a następnie wybierz Warstwy, aby wyświetlić okno dialogowe Warstw.
3. Aby dodać nową warstwę, kliknij ikonę plus (+) na dole okna dialogowego Warstwy.
4. Aby edytować nazwę warstwy, kliknij dwukrotnie warstwę, edytuj tekst i kliknij Zmień nazwę.
5. Wybierz warstwę, aby była aktywna do dodawania lub edytowania elementów.
6. Aby ukryć lub pokazać warstwę, kliknij ikonę oka obok nazwy warstwy.
7. Kliknij Zapisz i zamknij, gdy skończysz edytować diagram.

Dodawanie warstw w aplikacji Draw.io Diagrams

Zarządzaj kształtami i bibliotekami kształtów

Draw.io Diagrams oferuje rozbudowane opcje korzystania z różnych bibliotek kształtów oraz zarządzania niestandardowymi kształtami, aby dostosować się do Twoich specyficznych potrzeb w zakresie diagramów.

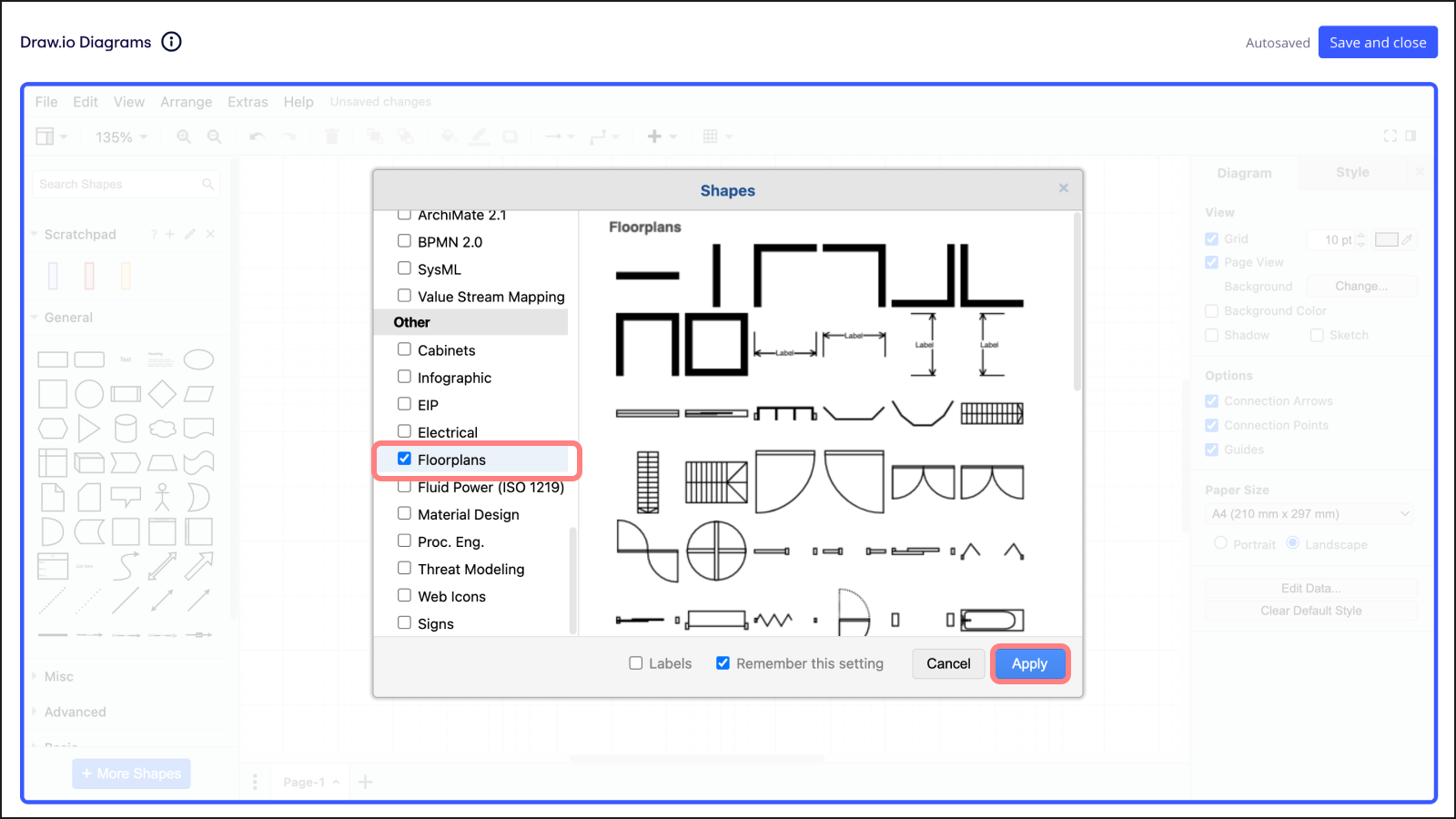

Wykorzystaj szeroki zakres pakietów kształtów Draw.io

Możesz poszerzyć swoje możliwości tworzenia diagramów, uzyskując dostęp do obszernej selekcji pakietów kształtów Draw.io. Oto, jak je dodać:

1. Uruchom aplikację Diagramy Draw.io.
2. Kliknij Więcej kształtów na dole panelu Kształty po lewej stronie.
3. Przeglądaj kategorie i zaznacz pola obok pakietów kształtów, które chcesz dodać.
4. Kliknij Zastosuj, aby dodać wybrane pakiety kształtów do panelu Kształty.

Wybieranie pakietu kształtów draw.io

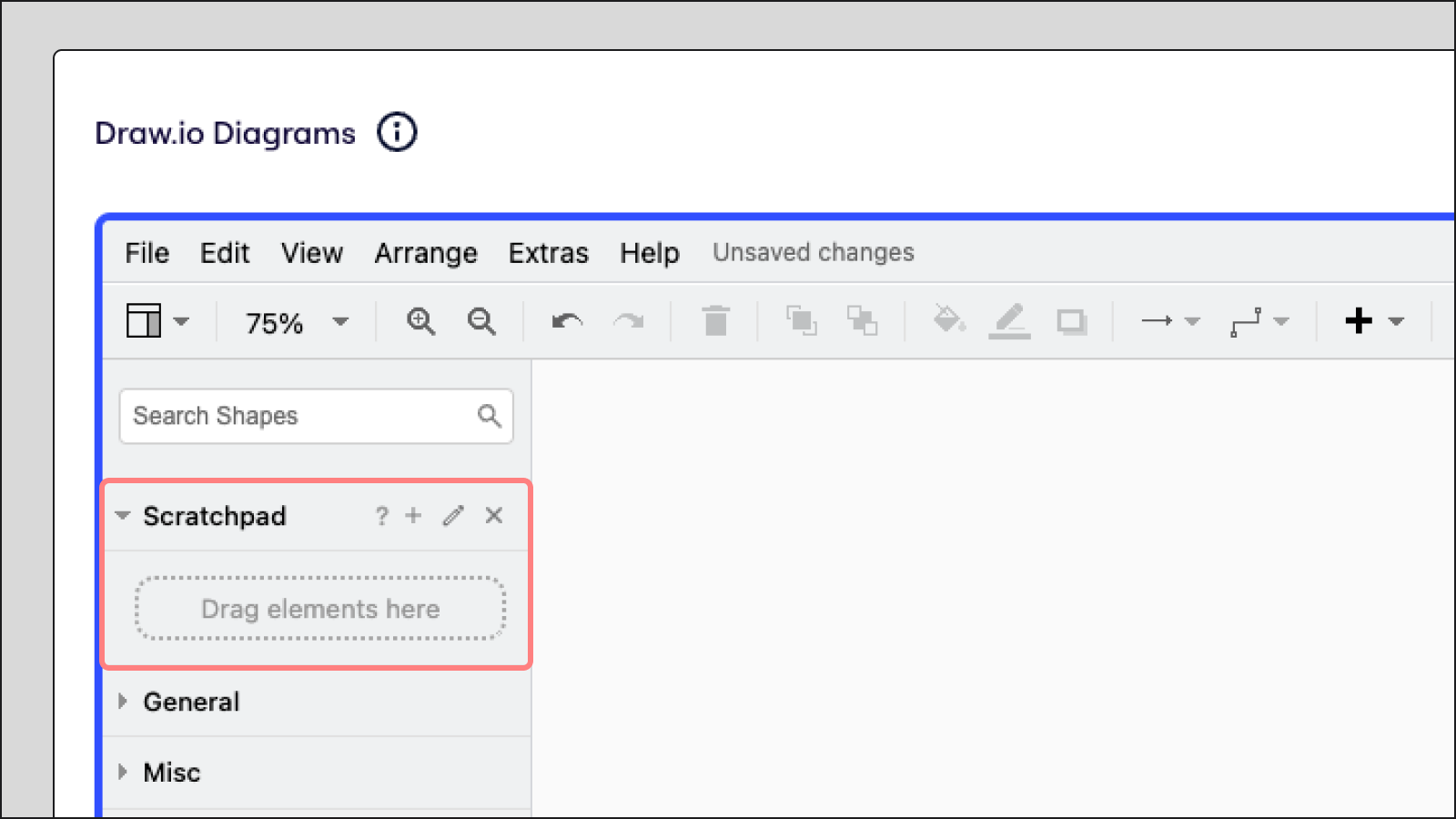

Dodaj niestandardowe kształty za pomocą scratchpada

Aby jeszcze bardziej dostosować swoje doświadczenie w tworzeniu diagramów, możesz tworzyć i integrować spersonalizowane biblioteki kształtów za pomocą notatnika. Wykonaj następujące kroki:

1. Uruchom aplikację Diagramy Draw.io.
2. Przejdź do Widok.
3. Wybierz Scratchpad.
4. Pulpit roboczy otworzy się w panelu po lewej stronie.
5. Dodaj niestandardowe kształty, przeciągając pliki na tablicę roboczą.

Dodawanie niestandardowych kształtów za pomocą notatnika

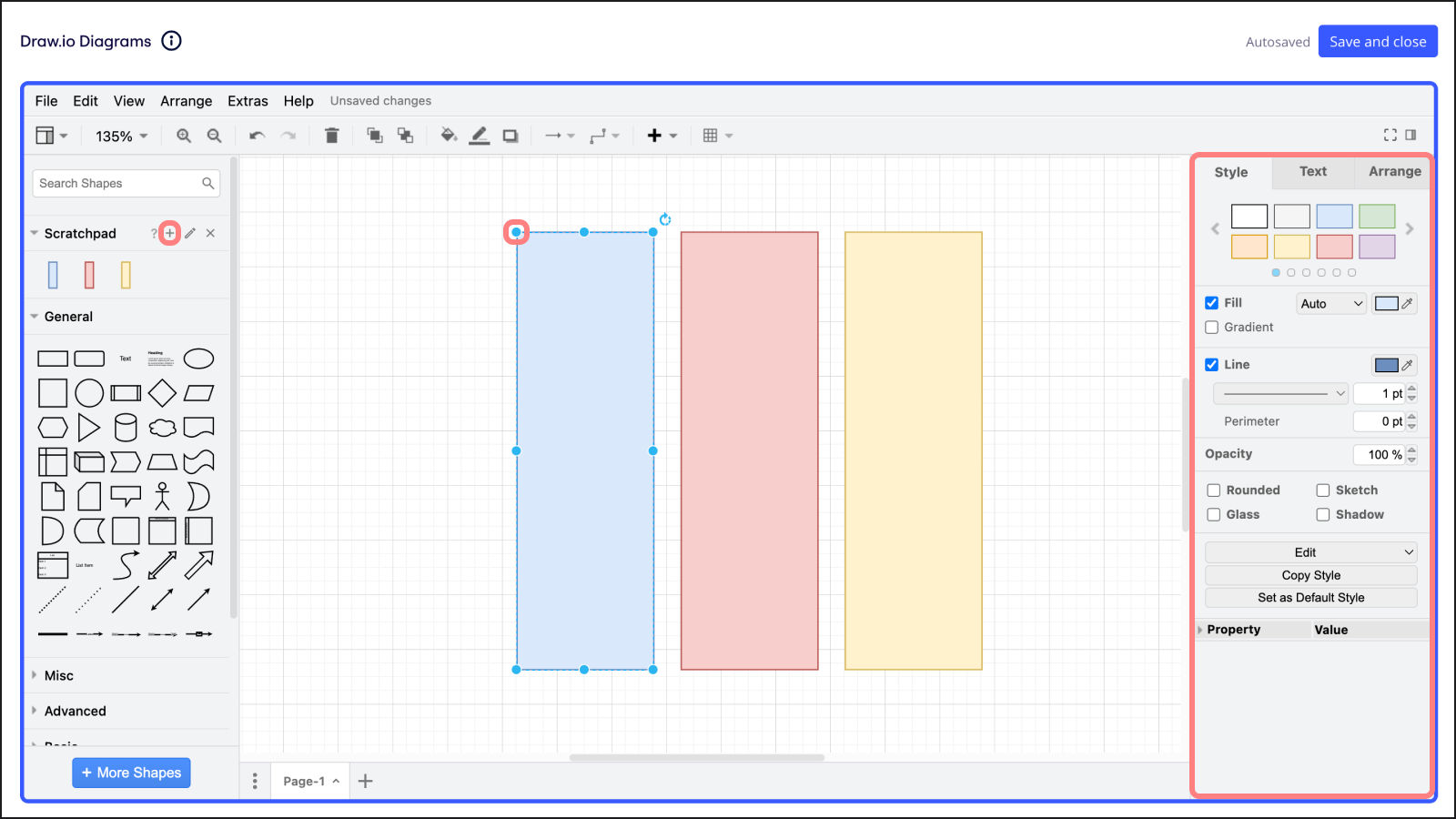

Edytuj kształty niestandardowe w notatniku

Gdy niestandardowe kształty trafią do Twojej tablicy szkiców, możesz je modyfikować. Oto jak:

1. Na planszy kliknij na kształt.
2. Kliknij i przeciągnij niebieskie kropki, aby zmienić rozmiar kształtu.
3. Użyj panelu po prawej stronie, aby dalej dostosować kształt, w tym kolor kształtu, tekst i rozmiar.
4. Po zakończeniu kliknij kształt, a następnie kliknij ikonę plusa na kartce roboczej.
5. Kształt zostanie dodany do twoich niestandardowych kształtów.

Modyfikowanie niestandardowych kształtów za pomocą scratchpada

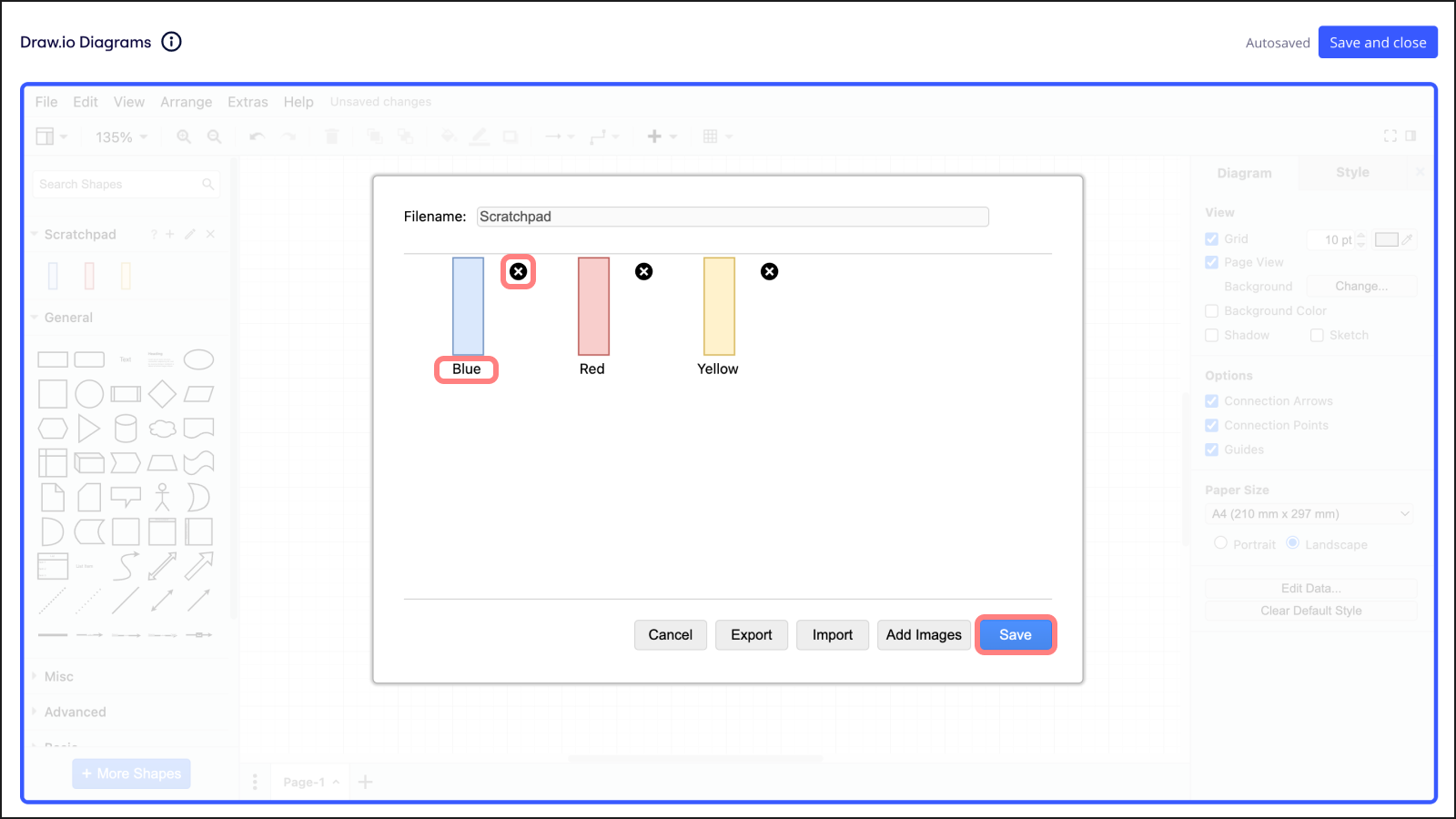

Usuń i zmień nazwę niestandardowych kształtów w szkicowniku

Możesz zarządzać swoimi niestandardowymi kształtami, usuwając je lub zmieniając im nazwę w notatniku. Wykonaj te instrukcje:

1. W obrębie notesu kliknij ikonę ołówka.
2. Aby usunąć kształt z notatnika, kliknij x w prawym górnym rogu kształtu.
3. Kliknij pole tekstowe pod kształtem, aby wpisać nazwę. Kształty dodawane do notatnika są domyślnie bez tytułu.
4. Kliknij Zapisz po zakończeniu edycji.

Usuwanie i zmiana nazwy niestandardowych kształtów przy użyciu scratchpada

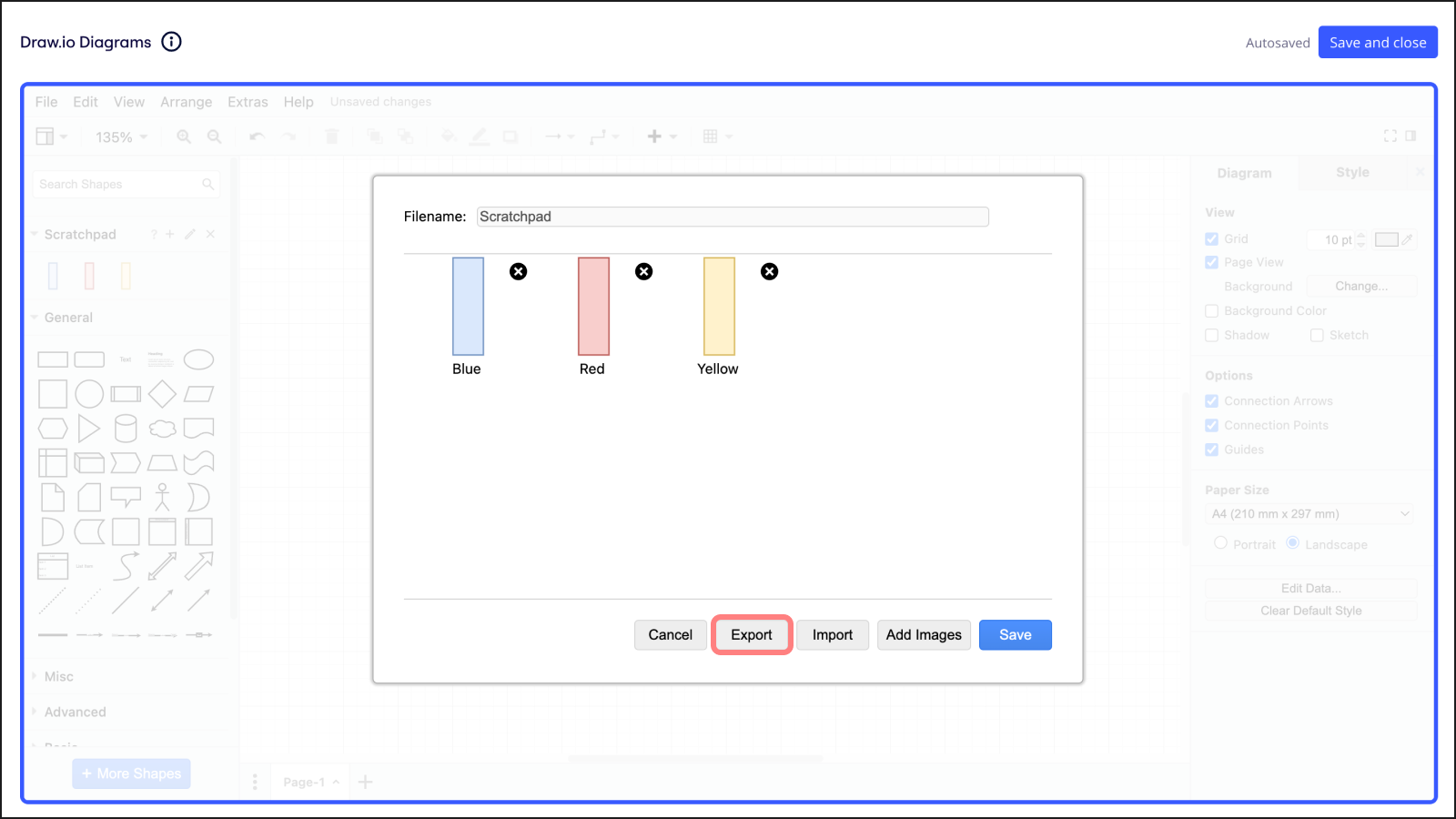

Eksportuj niestandardowe kształty jako bibliotekę kształtów

Aby używać swoich niestandardowych kształtów w innych miejscach lub je udostępniać, możesz je eksportować jako bibliotekę. Oto proces:

1. W notatniku kliknij ikonę ołówka.
2. Kliknij Eksportuj, aby zapisać swoje niestandardowe kształty jako bibliotekę.
3. Wpisz nazwę pliku dla swojej biblioteki kształtów i wybierz lokalizację, w której chcesz zapisać plik.
4. Kliknij Zapisz.

Eksportowanie niestandardowych kształtów jako biblioteki

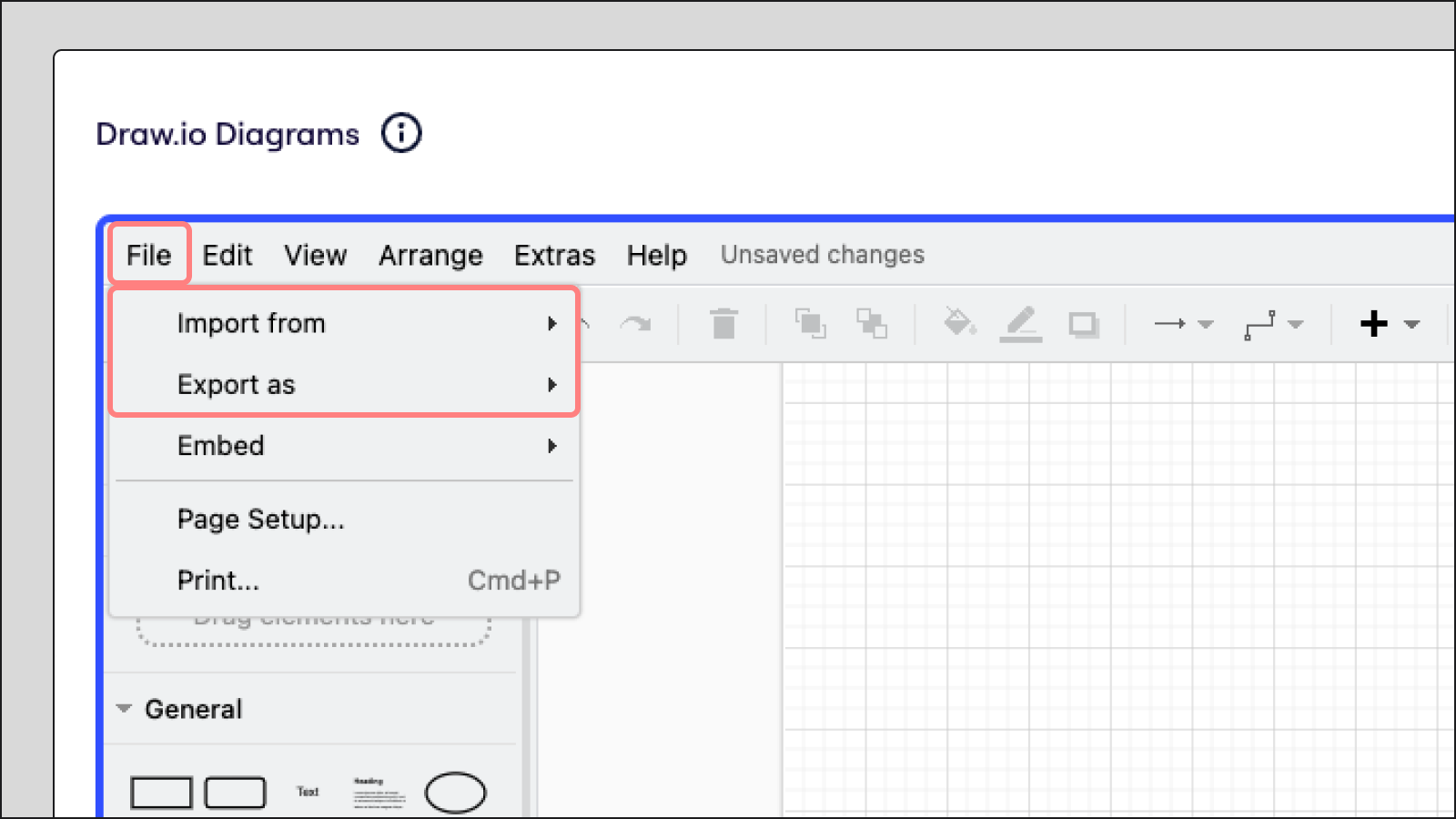

Praca z diagramami Visio

Draw.io Diagrams umożliwia płynne przechodzenie między narzędziami do diagramów, zapewniając, że możesz pracować z diagramami Visio na różnych platformach bez utraty szczegółów. Oto jak je importować i eksportować:

1. Uruchom aplikację Diagramy Draw.io.
2. Aby zaimportować, kliknij Plik w lewym górnym rogu, najedź na Importuj z i wybierz Urządzenie. Możesz również przesłać swój plik Visio (VSDX) za pomocą jednej z usług w chmurze w menu.
3. Wybierz plik Visio (VSDX) z urządzenia i kliknij Otwórz, aby zaimportować.
4. Aby wyeksportować, po zakończeniu tworzenia diagramu kliknij Plik, najedź kursorem na Eksportuj jako i wybierz Visio (VSDX).
5. Postępuj zgodnie z instrukcjami, aby ukończyć proces eksportu.

Importowanie i eksportowanie diagramów w aplikacji Draw.io Diagrams

Zapisz, edytuj i eksportuj diagramy Draw.io

Ten rozdział obejmuje podstawowe, ostatnie kroki w Twoim przepływie pracy z diagramami: zapisywanie pracy na tablicy Miro, wprowadzanie kolejnych edycji oraz eksportowanie diagramów w różnych formatach.

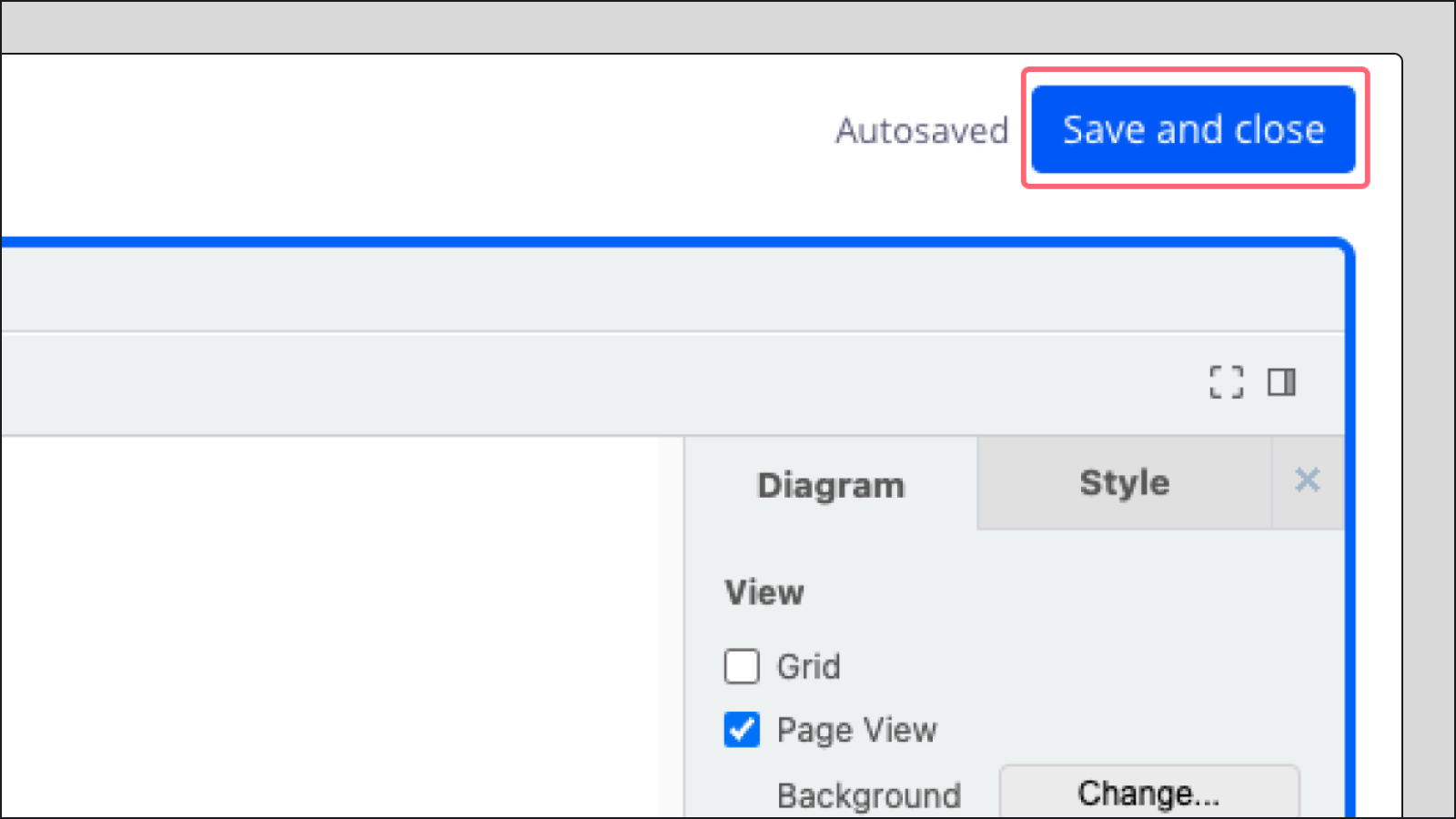

Zapisz swój diagram Draw.io

Po wprowadzeniu zmian w aplikacji Draw.io Diagrams, musisz zapisać swoją pracę na tablicy Miro. Wykonaj następujące czynności:

1. Po zakończeniu wprowadzania zmian w diagramie zawsze pamiętaj, aby kliknąć Zapisz i zamknij w prawym górnym rogu aplikacji Draw.io Diagrams.
2. Aplikacja Draw.io Diagrams zostanie zamknięta, a Twój diagram automatycznie pojawi się na Twojej tablicy Miro.

Zapisywanie diagramu z aplikacji Draw.io

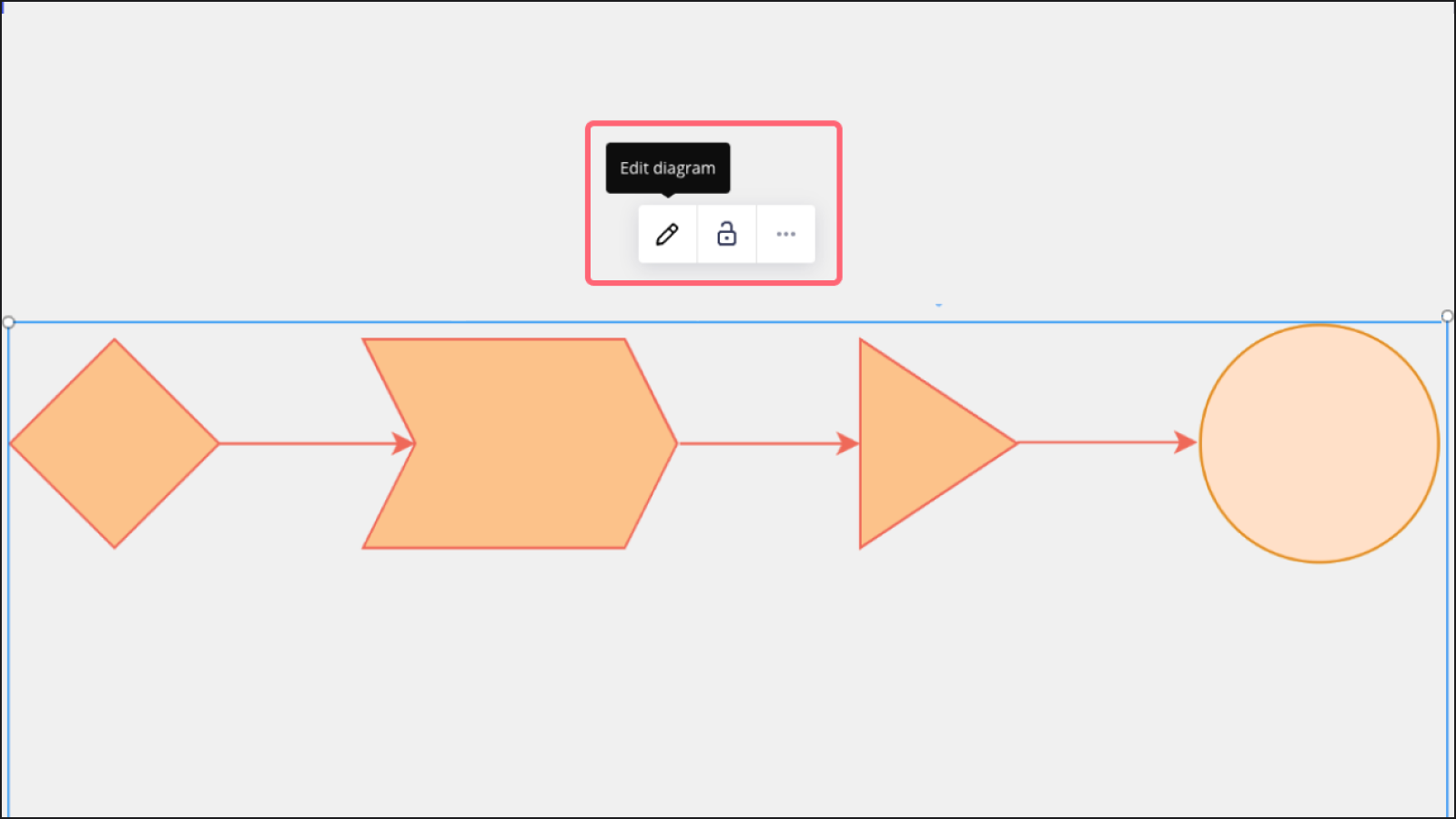

Edytuj swój diagram Draw.io

Jeśli musisz wprowadzić dalsze zmiany w diagramie już istniejącym na Twojej tablicy Miro, oto jak go edytować:

1. Na swojej tablicy Miro wybierz diagram, który chcesz edytować.
2. Pojawi się pasek narzędzi.
3. Na pasku narzędzi kliknij ikonę ołówka Edycja.
4. Otworzy się aplikacja Draw.io Diagrams, a Ty możesz wprowadzać zmiany w diagramie.

Edycja diagramu w aplikacji Draw.io Diagrams

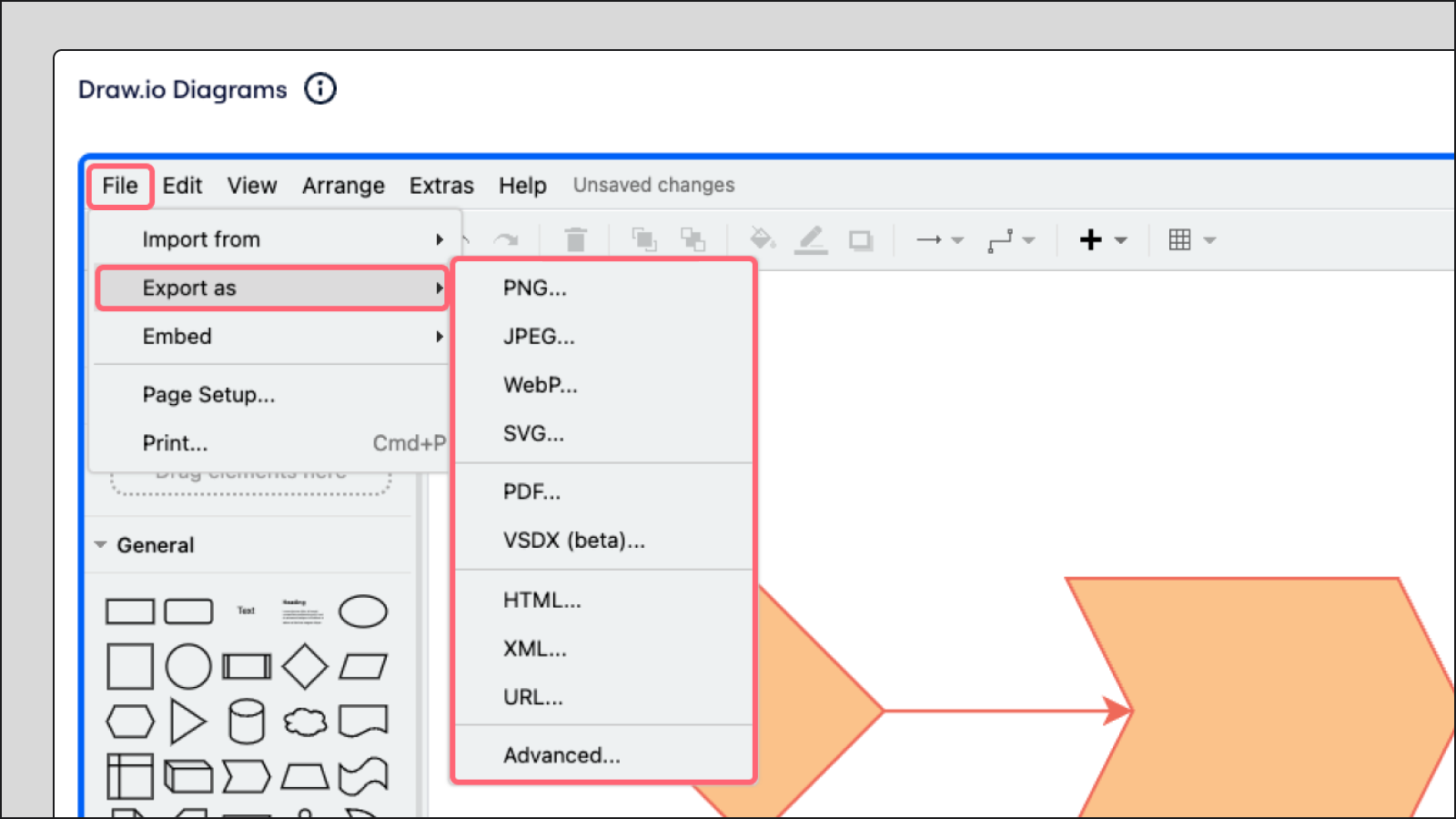

Wyeksportuj swój diagram Draw.io

Możesz eksportować diagram w kilku formatach, w tym PNG, JPEG i PDF, bezpośrednio z aplikacji. Wykonaj następujące czynności:

1. Kliknij Plik w lewym górnym rogu aplikacji Draw.io Diagrams.
2. Najedź na Eksportuj jako.
3. Wybierz pożądany format i postępuj według instrukcji.
4. Kliknij Eksportuj.

Eksportowanie diagramu z aplikacji Draw.io Diagrams

Informacje referencyjne

Ta sekcja zawiera dodatkowe informacje, w tym konkretne przypadki użycia i często zadawane pytania dotyczące Draw.io Diagrams, aby pomóc Ci jak najlepiej wykorzystać to narzędzie.

Kiedy używać Diagramów Draw.io

Draw.io Diagrams jest szczególnie przydatne, gdy Twoje projekty mają bardziej specjalistyczne wymagania dotyczące diagramów. Rozważ użycie w następujących sytuacjach:

• Niszowe biblioteki kształtów: Uzyskaj dostęp do niszowych kształtów, niezależnie czy są one przeznaczone do skomplikowanych schematów inżynierii elektrycznej, czy do konkretnego układu planów pięter.
• Dostosowywanie: Twórz własne pakiety kształtów za pomocą plików Visio (VSSX) lub bezpośrednio w draw.io, aby dostosować swoje diagramy dokładnie do swoich potrzeb.
• Płynna integracja: Draw.io zapewnia płynną kompatybilność z głównymi narzędziami do diagramów, takimi jak Visio, Lucidchart i inne. Udostępniaj i wspólnie współpracuj bez wysiłku, używając Visio (VSDX) jako uniwersalnego formatu.
• Zachowaj ważne szczegóły: Zachowaj istotne metadane warstw i kształtów (tekst w twoich diagramach), aby utrzymać bogactwo informacji podczas migracji z Visio, draw.io lub Lucidchart.

Ta aplikacja platformy zewnętrznej wykorzystuje kod open source Draw.io z repozytorium Github i jest bezpiecznie hostowana przez Miro; żadne dane nie są udostępniane stronom trzecim. Draw.io jest zamknięty na wkład. W związku z tym ta aplikacja platformy strony trzeciej jest dostarczana "w stanie, w jakim się znajduje" ze wszystkimi błędami i jest oferowana bez jakiejkolwiek gwarancji, odszkodowania, zobowiązań dotyczących bezpieczeństwa ani jakiejkolwiek pomocy ze strony Miro lub Draw.io.

Często zadawane pytania

Oto odpowiedzi na niektóre powszechnie zadawane pytania dotyczące używania aplikacji Draw.io Diagrams w Miro.
