Diagramy Mermaid dla Miro

Osoby: Wszyscy użytkownicy
Plany: Wszystkie plany
Platformy: Przeglądarka, komputer stacjonarny

Dzięki aplikacji Mermaid możesz łatwo tworzyć i osadzać bogate, oparte na kodzie diagramy bezpośrednio na swoich tablicach Miro. Pozwala to wizualizować złożone systemy, przepływy pracy lub struktury danych za pomocą prostego tekstowego kodowania, co zwiększa współpracę i zrozumienie.

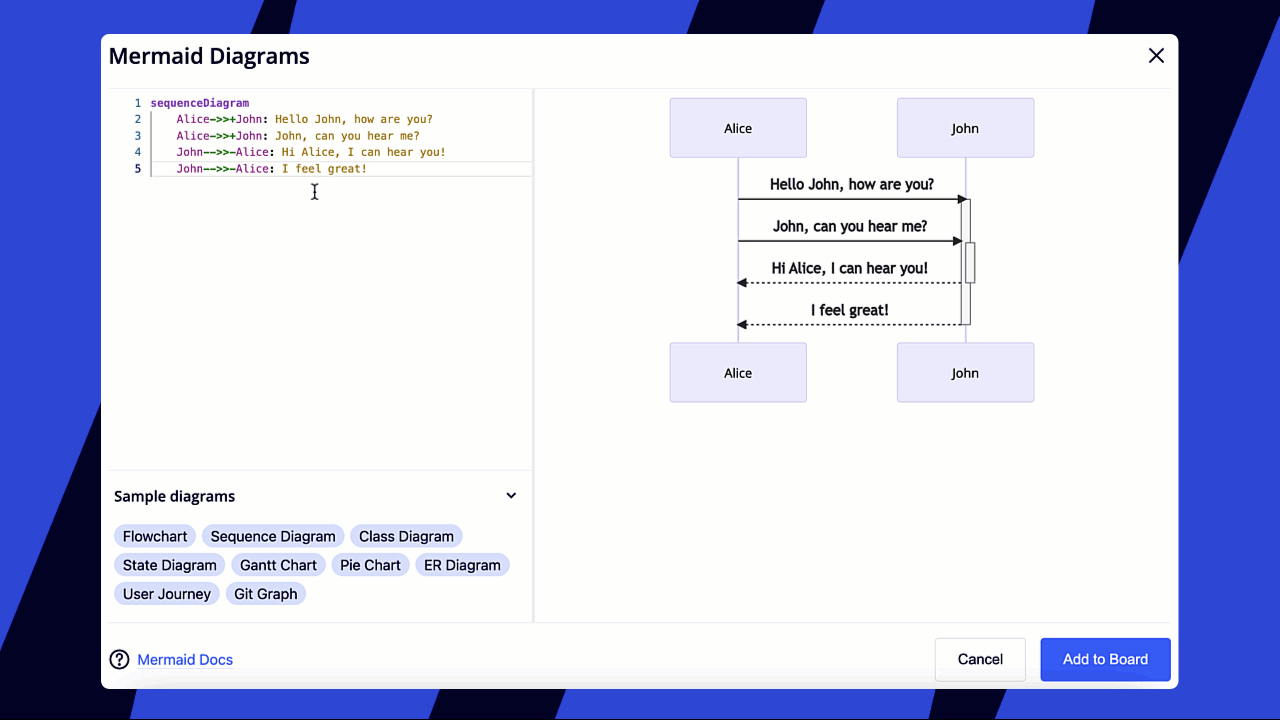

Zmiana kodu diagramu i widok podglądu w czasie rzeczywistym

Zainstaluj aplikację Mermaid

Możesz zainstalować aplikację Mermaid z Miro Marketplace lub bezpośrednio z paska narzędzi na tablicy Miro.

Aby zainstalować z Miro Marketplace:

1. Przejdź do Miro Marketplace lub skorzystaj z tego bezpośredniego linku do aplikacji Mermaid.
2. Wybierz zespół Miro, aby zakończyć instalację.

Możesz również zainstalować aplikację z paska narzędzi:

1. W pasku narzędzi po lewej stronie tablicy wybierz Narzędzia, media i integracje (+). Otworzy się panel Narzędzia, media i integracje.
2. W karcie Narzędzia wyszukaj i wybierz Mermaid Diagrams.
3. Panel aplikacji Mermaid Diagrams otworzy się, a aplikacja zostanie dodana do twojego paska narzędzi.

✏️ Uwaga: Użytkownicy nie będący administratorami nie mogą instalować aplikacji, jeśli instalacja aplikacji jest ograniczona w ustawieniach zespołu.

Tworzenie i dodawanie diagramów do tablic Miro

Po zainstalowaniu aplikacja Mermaid umożliwia generowanie diagramów za pomocą kodu tekstowego i dodawanie ich do tablicy jako obrazy.

Po instalacji znajdziesz aplikację Mermaid na pasku narzędzi tworzenia. Aplikacja otwiera się z przykładowym kodem domyślnym. Gdy modyfikujesz kod, by zbudować swój diagram, odświeża się on w obszarze podglądu po prawej, co pozwala na śledzenie zmian w czasie rzeczywistym.

Aplikacja Mermaid zawiera kilka przykładowych diagramów, dostępnych w lewym dolnym rogu panelu aplikacji. Możesz wybrać jeden z tych przykładów, a następnie dostosować go do swoich potrzeb.

Możesz zmieniać rozmiar panelu edytora kodu, przeciągając jego prawą krawędź.

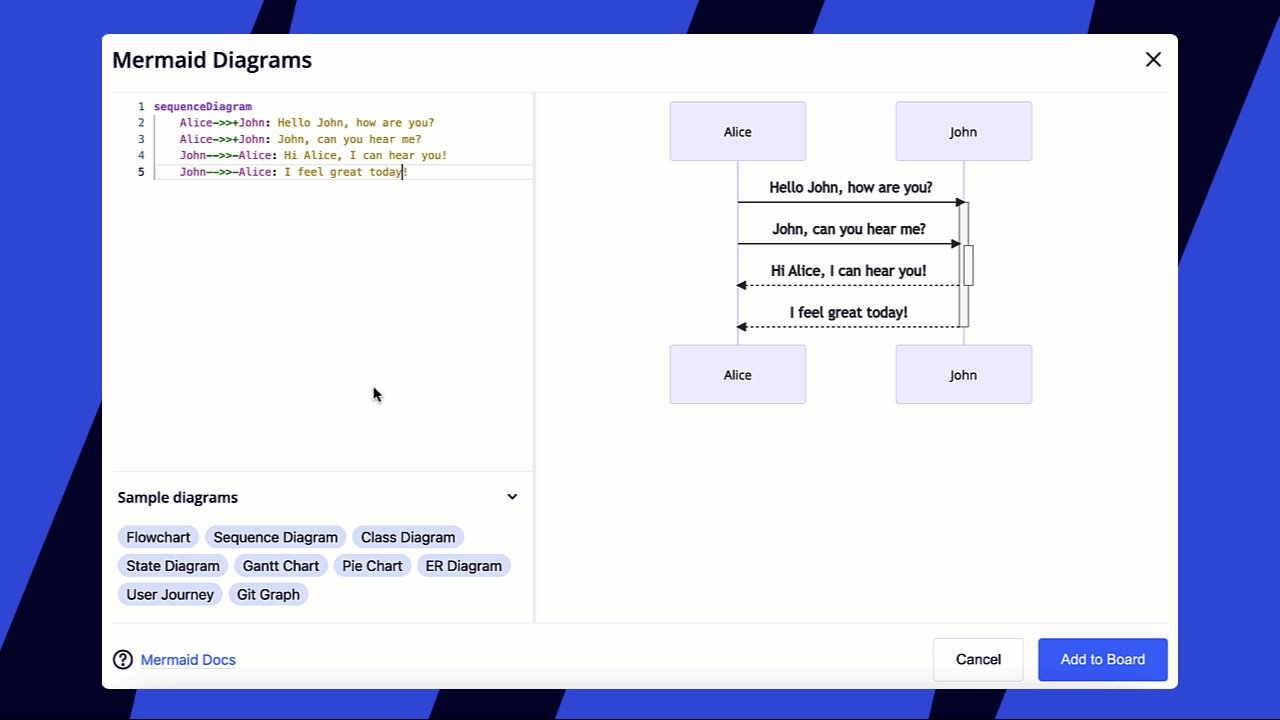

Zmiana rozmiaru panelu edytora kodu

Gdy skończysz budować diagram, kliknij Dodaj do tablicy. Diagram zostanie dodany do tablicy jako obraz.

Dodawanie diagramu do tablicy

Edytuj istniejące diagramy

Możesz również modyfikować diagramy Mermaid, które są już na Twojej tablicy Miro.

1. Kliknij obraz diagramu Mermaid na swojej tablicy, aby go zaznaczyć.
2. Kliknij ikonę Mermaid w menu kontekstowym, które się pojawi (lub znajdź ją na pasku narzędzi).
3. Otworzy się edytor Mermaid z kodem diagramu. Wprowadź zmiany w edytorze kodu.
4. Kliknij Zaktualizuj diagram.
5. Zostaniesz przeniesiony z powrotem na swoją tablicę Miro, a diagram na tablicy zostanie zaktualizowany o wprowadzone zmiany.

Dodatkowe informacje

Oto kilka dodatkowych zasobów i szczegółów dotyczących pracy z diagramami Mermaid w Miro.

Składnia i dokumentacja Mermaid

Aplikacja Mermaid używa specyficznej składni do generowania diagramów z tekstu. Szczegółowe informacje o składni, w tym typy diagramów i dostępne opcje, można znaleźć w oficjalnej dokumentacji Mermaid. Link do tej dokumentacji można również znaleźć w lewym dolnym rogu panelu aplikacji Mermaid w Miro.

Udostępnianie i eksportowanie diagramów

Po dodaniu diagramu Mermaid do tablicy działa on jako obraz. Możesz pobrać ten obraz bezpośrednio z tablicy, jeśli to konieczne. Aby współpracować z innymi, możesz udostępnić tablicę Miro zawierającą diagram.
