Miro-Diagramme

Wer kann das tun: Alle Nutzer
Welche Preispläne: Alle Preispläne
Welche Plattformen: Browser, Desktop

Diagram ist ein Format in Miro, mit dem du komplexe Ideen visualisieren und brainstormen kannst. Mit einfachem Zugriff auf wichtige Werkzeuge wie Miro AI, Ebenen und Diagrammformen ist Diagram ein vollständiger Arbeitsbereich, zum Beispiel für Prozessabbildungen und Systemdesign.

HINWEIS: Miro-Formate, wie Dokumente und Notizen, haben jetzt einheitlichen Zugriff auf Miro AI. Während zuvor jedes Format einen eigenen KI-Agenten hatte, kannst du jedes Format jetzt mit einer einheitlichen KI-Kollegen-Erfahrung erstellen. Weitere Informationen findest du in KI-Kollegen entwickeln die KI-Erstellung in Miro weiter.

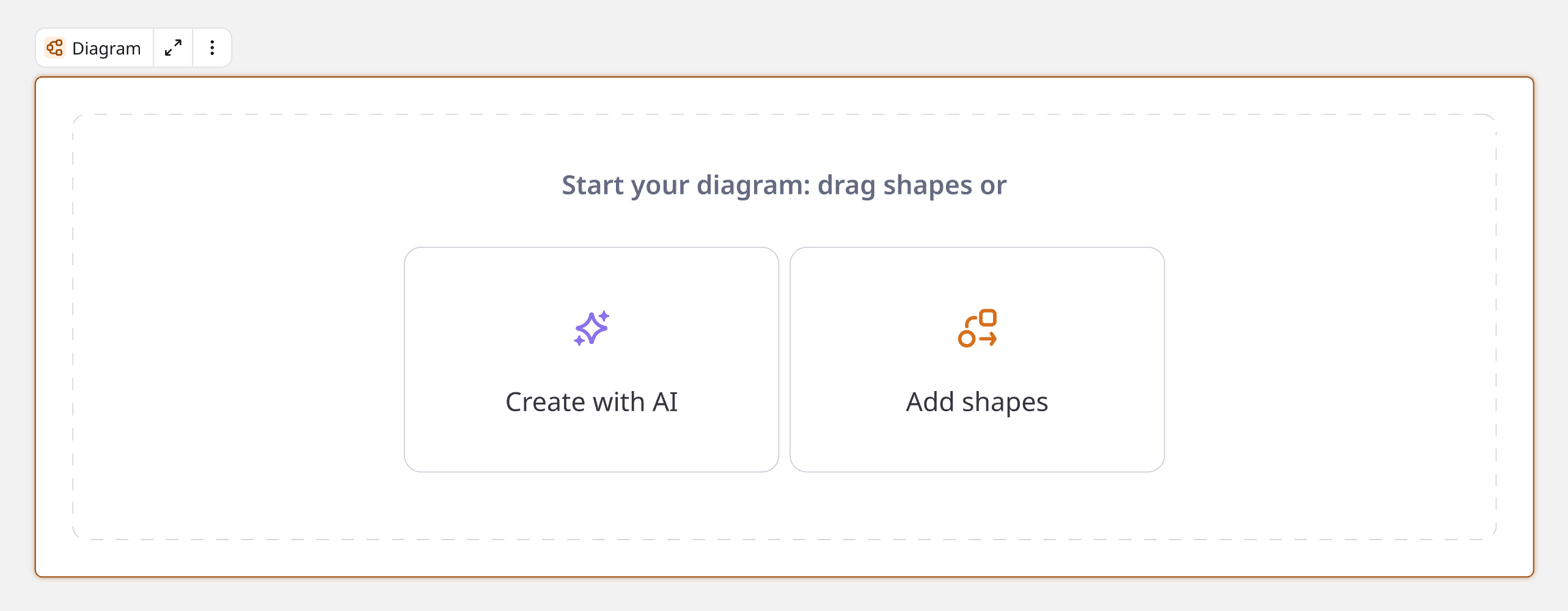

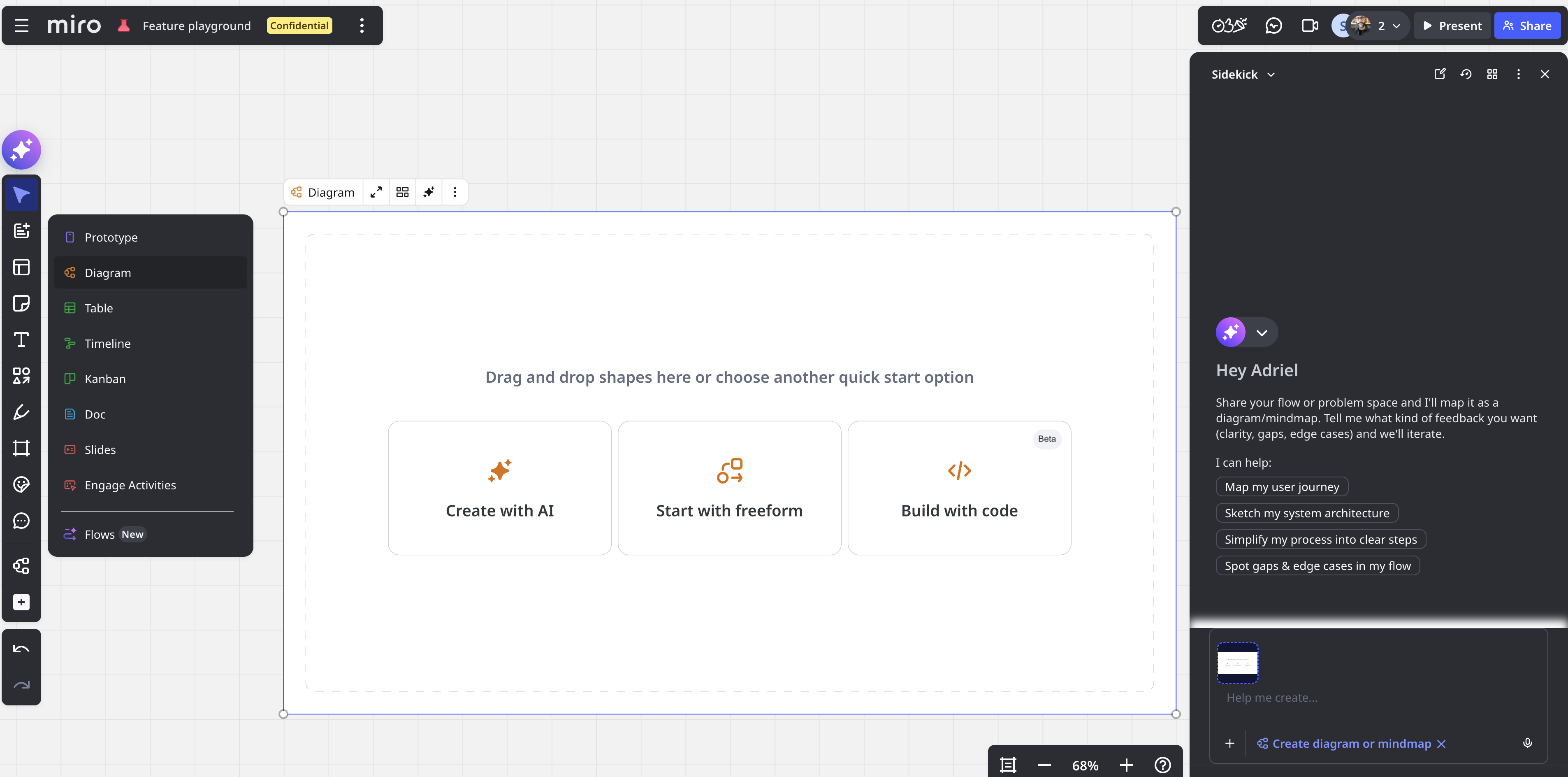

Neues Diagramm zum Canvas hinzufügen

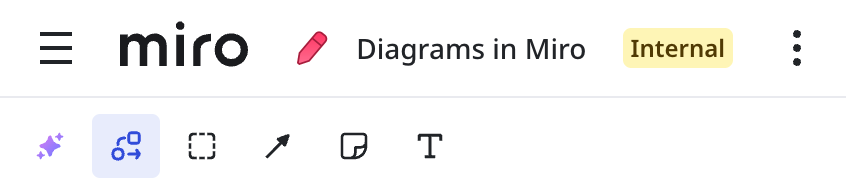

1. Auf einem Miro-Canvas klickst du in der Erstellungsleiste auf Formate und Flow.
2. Klicke auf Diagram.

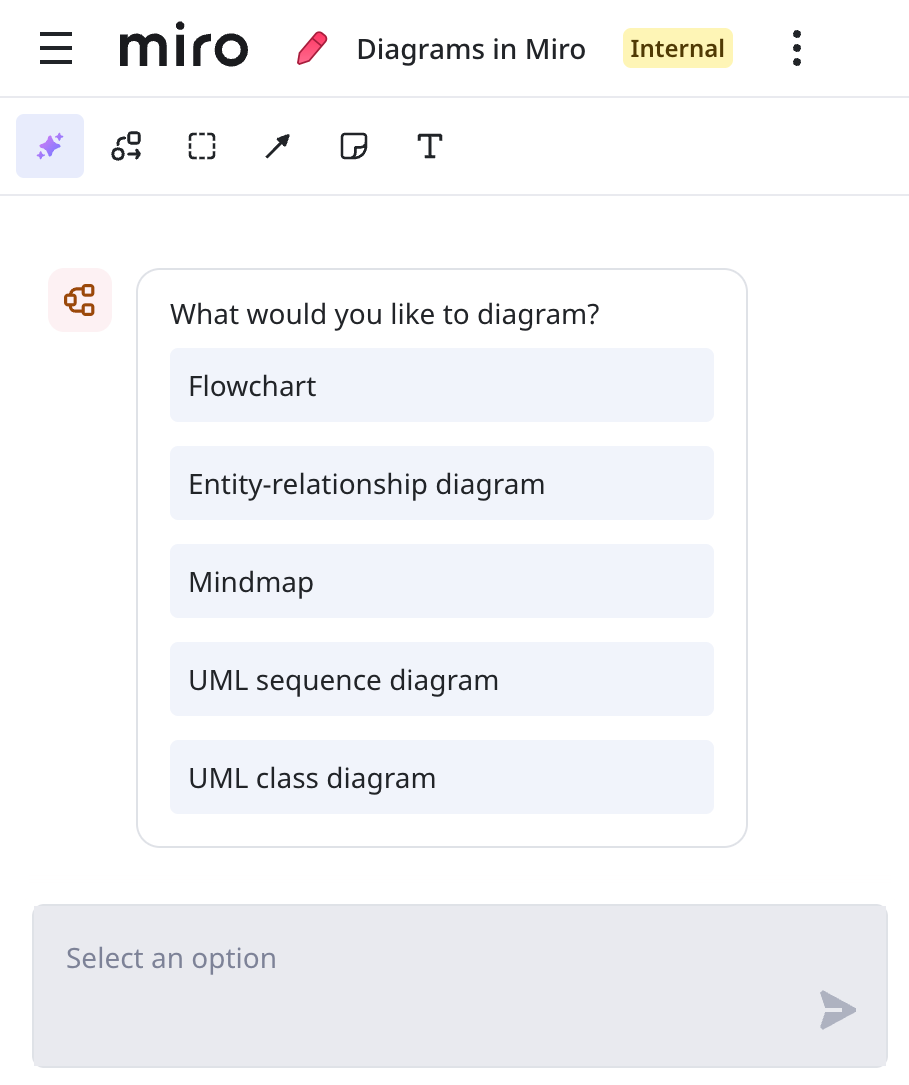

   Das Panel des KI-Kollegen öffnet sich und ist bereit, dein Diagramm zu erstellen.
3. Wähle eine der folgenden Optionen:
   • Fordere den KI-Kollegen mit einem Prompt auf, dein Diagramm mit Miro AI zu erstellen. Du kannst vorhandene Inhalte auf dem Canvas auswählen oder erwähnen, damit sie der Prompt als Kontext nutzt.
   • Wenn du dein Diagramm manuell erstellen möchtest, klicke irgendwo auf das Canvas, um das Format zu platzieren. Weitere Informationen findest du unter Arbeite an deinem Diagramm.

Erstelle ein Diagramm in Miro manuell oder nutze den KI-Kollegen, um Miro AI per Prompt anzuleiten.

TIPP: Wenn du dein Diagram manuell erstellst, kannst du jederzeit Unterstützung vom KI-Kollegen anfordern. Klicke im Kontextmenü des Formats oberhalb des Diagramms auf Mit KI erstellen. Das seitliche Feld des KI-Kollegen öffnet sich und ist bereit für deinen Prompt.

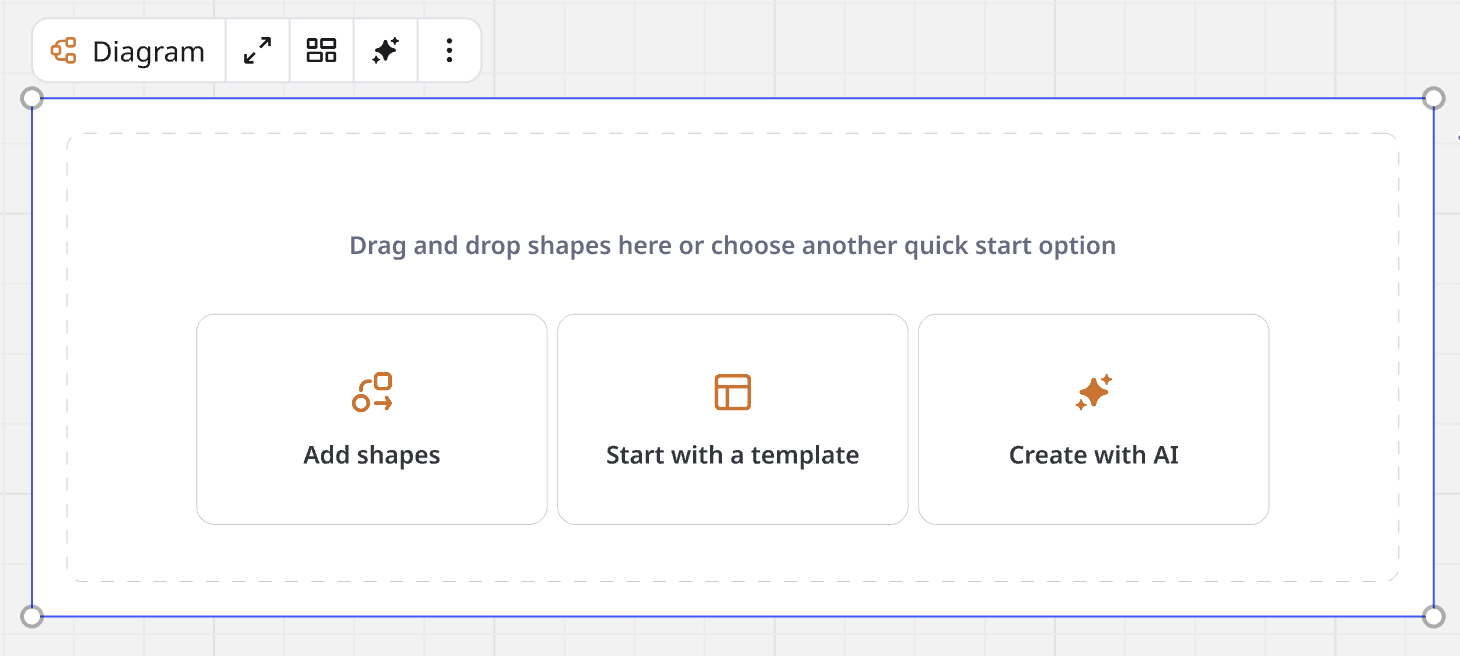

Diagram mit einer Vorlage starten

Wenn du ein neues Diagram-Format zum Canvas hinzufügst, kannst du eine Vorlage auswählen, um schnell zu starten. Um dies zu tun:

1. Klicke im Diagram-Format auf Mit Vorlage starten.

   Dadurch öffnet sich automatisch der Focus-Modus, in dem du eine der zahlreichen Vorlagen auswählen kannst. Diese Vorlagen sind bereits mit Formen und Verbindungen vorbefüllt, damit du schneller loslegen kannst.

2. Wähle die gewünschte Vorlage aus und klicke auf + Hinzufügen.

   Die Vorlage wird deinem Diagram hinzugefügt, und du kannst sie anpassen, indem du Formen bearbeitest oder neue Elemente hinzufügst, um dein Diagram weiter auszubauen.

Mit Code erstellen

Du kannst Diagramme aus Code direkt im Diagram-Format mit Mermaid-Syntax erstellen. Weitere Informationen findest du unter Mermaid-Diagramme erstellen.

Aus einem vorhandenen Diagramm ein Diagram erstellen

Wenn du bereits ein Diagramm auf dem Canvas erstellt hast und es in das Diagram-Format strukturieren möchtest, kannst du es mit einem Klick umwandeln. Dabei bleiben alle Verbindungen erhalten und Diagram-spezifische Funktionen werden hinzugefügt.

So wandelst du ein bestehendes Diagramm auf dem Canvas in das Diagram-Format um:

1. Wähle mehrere verbundene Formen aus.
2. Klicke im Kontextmenü auf Als Diagramm verpacken.

Deine ausgewählten Formen und Verbindungen werden in ein Diagram überführt. Du kannst Formen weiterhin in das Diagram-Format hinein- und herausverschieben.

Dein Diagram bearbeiten

Nachdem du ein Diagram hinzugefügt oder erstellt hast, kannst du es mit Fokusmodus, Ebenen und dem Kontextmenü verfeinern. Diese Werkzeuge helfen dir, organisiert zu bleiben, Ablenkungen zu minimieren und dein Diagram effizient zu strukturieren.

Fokusmodus verwenden

Du kannst Diagramme im Fokusmodus (Vollbild) öffnen, wenn du dich ausschließlich auf das Diagram konzentrieren möchtest, an dem du gerade arbeitest, und nicht auf andere Inhalte auf dem Board. Der Fokusmodus ist der für Diagramme optimierte Arbeitsbereich in Miro, der effizientes Arbeiten ermöglicht. Um auf diesen Modus zuzugreifen, klicke auf das Fokusmodus-Symbol über dem Diagram, an dem du arbeitest.

Während du dich im Fokusmodus befindest, kannst du auf alle Bearbeitungstools für dein Diagram zugreifen, darunter Formanpassung, Ebenen, KI-gestützte Generierung und das Stiftwerkzeug für Freihandzeichnungen und Anmerkungen. Zusätzlich rasten Formen am Raster ein, wodurch sich Elemente einfacher präzise ausrichten lassen. Du kannst im Fokusmodus außerdem die Präzise Größenanpassung verwenden, mit der du Pixelmaße für Widgets innerhalb deines Diagrams festlegen kannst. Weitere Informationen findest du unter Präzise Größenanpassung.

Das Formenfeld merkt sich seinen geöffneten oder geschlossenen Zustand zwischen den Sitzungen, sodass dein Arbeitsbereich so konfiguriert bleibt, wie du ihn verlassen hast.

Um den Fokusmodus zu beenden, klicke oben auf dem Bildschirm auf Zurück zum Canvas.

Ebenen verwenden

Ebenen in Diagrammen ermöglichen es dir, Inhalte innerhalb eines Diagramms zu organisieren und zu verwalten, ohne den Rest des Boards zu beeinflussen. Im Gegensatz zu Canvas-Ebenen, die für das gesamte Miro-Board gelten, sind Diagrammebenen spezifisch für das Diagramm, an dem du arbeitest.

Ebenen in Diagrammen funktionieren wie folgt:

• Ebenen können nur im Fokusmodus des Diagramms verwaltet werden. Du gelangst schnell in den Fokusmodus, indem du auf eine beliebige Form im Diagramm klickst und dann die Schaltfläche „Du bearbeitest: Name der Diagrammebene“ auswählst.
• Jedes Diagramm hat sein eigenes Set an Ebenen, getrennt von den Canvas-Ebenen.
• Jedes Diagramm beginnt mit einer Standardebene, in die alle neuen Elemente eingefügt werden. Falls nötig, kannst du zusätzliche Ebenen erstellen, um komplexe Diagramme besser zu strukturieren.
• du kannst mehrere Ebenen hinzufügen, um dein Diagram zu strukturieren.
• Elemente innerhalb eines Diagrams können zwischen Ebenen verschoben werden.
• du kannst Ebenen ausblenden oder sperren, um dich beim Bearbeiten oder Präsentieren auf bestimmte Teile des Diagrams zu konzentrieren.
• Wenn du ein Diagram kopierst und einfügst oder duplizierst, werden alle seine Ebenen ebenfalls dupliziert. Das ist besonders nützlich, um verschiedene Versionen eines Diagrams zu erstellen, ohne die Ebenenstruktur jedes Mal neu anlegen zu müssen.

Neue Ebene hinzufügen

Um innerhalb eines Diagrams eine neue Ebene zu erstellen, gehe wie folgt vor:

1. Öffne den focus mode des Diagram.
2. Klicke oben rechts auf Ebenen, um die Diagram-Ebenen-Seitenleiste zu öffnen.
3. Klicke auf + Neue Ebene, um eine neue Ebene hinzuzufügen.
4. Benenne die Ebene (optional), um dein Diagram übersichtlich zu halten.

Alternativ kannst du ein Element in einem Diagram mit der rechten Maustaste anklicken und dann In Ebene verschieben > + Neue Ebene auswählen.

Ebenen verwalten

Standardmäßig werden alle neuen Elemente in der Standardebene abgelegt. Um dein Diagram besser zu organisieren, kannst du Elemente zwischen Ebenen verschieben, Ebenen ausblenden oder sperren und die Ebeneneinstellungen anpassen.

Elemente zwischen Ebenen verschieben:

So verschiebst du Elemente zwischen Ebenen:

1. Rechtsklicke auf das oder die Elemente, die du verschieben möchtest.
2. Wähle In Ebene verschieben und dann die Ebene, in die du dein Element verschieben möchtest.

Ebenen ausblenden:

Das Ausblenden von Ebenen kann deine Ansicht beim Bearbeiten oder Präsentieren eines Diagrams vereinfachen. Um eine Ebene auszublenden:

• In der Seitenleiste „Diagrammebenen“ klicke auf das Augensymbol neben einer Ebene, um sie ein- oder auszublenden.

Ebenen sperren:

Das Sperren einer Ebene verhindert versehentliche Änderungen. Um eine Ebene zu sperren:

• In der Seitenleiste „Diagrammebenen“ klicke auf das Schloss-Symbol neben einer Ebene, um Änderungen zu deaktivieren. Klicke erneut darauf, um sie zu entsperren.

Ebeneinstellungen ändern:

Du kannst Ebenen umbenennen, duplizieren, verschieben oder löschen. Um die Ebeneinstellungen zu ändern:

• In der Seitenleiste „Diagram layers“, klicke auf das Drei-Punkte-Symbol neben einer Ebene, um zusätzliche Optionen aufzurufen.

Container verwenden

Container ähneln Rahmen, sind aber für Diagramme optimiert. Sie helfen dir, Elemente auf deinem Canvas zu gruppieren und zu organisieren. Bei Containern funktionieren Verbindungslinien reibungslos, und du kannst Container ineinander verschachteln.

Es gibt zwei Haupttypen von Containern, die du verwenden kannst:

• Generische Container: Sie funktionieren wie Rahmen und dienen als übergeordnetes Element für alle darin platzierten Elemente. Du kannst diese Container benennen, um bestimmte Bereiche innerhalb deines Diagramms zu definieren. Du kannst generische Container auch verschachteln, um Unterabschnitte zu erstellen, was bei der Verwaltung komplexerer Diagramme hilfreich ist.
• Swimlanes: Sie werden hauptsächlich für Prozessdiagramme verwendet, um verschiedene Arbeitsbereiche visuell zu trennen, z. B. verschiedene Abteilungen oder Phasen eines Prozesses.

Für zusätzliche Organisation kannst du Container in verschiedene Ebenen innerhalb deines Diagramms verschieben.

Kontextmenü des Diagramms

Wenn du an Diagrammen arbeitest, findest du zusätzliche Funktionen im Kontextmenü, das du über das Symbol mit den drei Punkten (...) über dem Diagramm auf dem Canvas oder in der rechten oberen Ecke des Fokusmodus aufrufst.

Das Kontextmenü bietet folgende Optionen:

• Link zu Fokusmodus kopieren: Kopiere einen direkten Link zum Diagramm im Fokusmodus, um ihn mit Mitwirkenden zu teilen.
• Umbenennen: Ändere den Namen deines Diagramms, damit es organisiert bleibt, besonders wenn ein Board mehrere Diagramme enthält.
• Status zuweisen (oder entfernen): Diagramme können ein Status-Label (zum Beispiel Entwurf) haben, das neben dem Diagrammnamen angezeigt wird. Verwende es, um deinem Team den aktuellen Zustand eines Diagramms mitzuteilen. Wähle Status entfernen, um den Status zu löschen.
• Als Standardansicht festlegen: Lege das Diagramm als Standardansicht fest, wenn das Board geöffnet wird. Das gewählte Diagramm öffnet sich dann jedes Mal automatisch im Fokusmodus, wenn das Board geöffnet wird.
• Als PDF exportieren: Exportiere das Diagramm direkt als PDF-Datei.
• Als Bild exportieren: Exportiere das Diagramm als JPG, SVG oder PDF. Siehe Exportiere dein Diagramm als Bild für Details.
• Info: Diagramm-Metadaten anzeigen, z. B. Erstellt von und Zuletzt geändert von.

Füge dein Diagramm zu einem Doc hinzu

Du kannst eine synchronisierte Kopie deines Diagramms in ein Doc in Miro einfügen, um deinen Dokumenten Kontext, Struktur und visuelle Klarheit zu geben. Das ist besonders nützlich, wenn du dein Diagramm mit anderen teilen oder es in einem strukturierteren Format präsentieren möchtest.

Um ein Diagramm zu deinem Doc hinzuzufügen, gehe wie folgt vor:

1. Wähle das Diagramm auf dem Canvas aus.
2. Ziehe per Drag & Drop dein Diagramm in ein Doc.
3. Passe Größe und Position an deines Diagramms im Doc bei Bedarf an.

Deine synchronisierte Kopie des Diagramms ist jetzt Teil des Docs.

HINWEIS: Synchronisierte Kopien sind für alle nur im Ansichtsmodus verfügbar. Um den Inhalt der Kopie zu ändern, musst du das ursprüngliche Diagramm bearbeiten.

Diagramm auf ein anderes Board kopieren

Wenn mehrere Teams über verschiedene Boards hinweg zusammenarbeiten, kannst du dasselbe Diagramm an mehreren Stellen teilen, indem du eine synchronisierte Kopie erstellst. So bleibt für alle eine zentrale Datenquelle erhalten, egal wo sie arbeiten.

Um eine synchronisierte Kopie eines Diagramms auf ein anderes Board zu kopieren, gehe wie folgt vor:

1. Klicke mit der rechten Maustaste auf das Diagramm, das du teilen möchtest.
2. Wähle Kopieren und synchronisieren.
3. Gehe zum Ziel-Board und füge das Diagramm ein.

Das kopierte Diagramm bleibt mit dem Original synchronisiert—Änderungen am Ursprungsdiagramm werden automatisch in der synchronisierten Kopie übernommen.

HINWEIS: Synchronisierte Kopien sind für alle nur im Ansichtsmodus. Um den Inhalt der Kopie zu ändern, musst du den Inhalt des ursprünglichen Diagramms ändern.

Diagram teilen

Es gibt verschiedene Möglichkeiten, dein Diagram mit anderen zu teilen:

1. Kopiere die URL aus der Adressleiste deines Browsers, während du dich im Fokusmodus befindest.
2. Klicke auf das Menü mit den drei Punkten (...) und wähle Fokusmodus-Link kopieren.

Diagram als Bild exportieren

Du kannst dein Diagram als JPG, PDF oder SVG exportieren.

Gehe wie folgt vor, um dein Diagram zu exportieren:

1. Wähle dein Diagramm auf dem Canvas aus oder öffne es im Fokusmodus.
2. Klicke auf die senkrechten drei Punkte, um das Menü Mehr zu öffnen.
3. Klicke auf Als Bild exportieren (für JPG, SVG oder PDF) oder Als PDF exportieren.
   Für JPG kannst du optional die Auflösung Klein, (Standard) Mittel oder Groß wählen.
4. Klicke auf Exportieren.
